Zyklus : Tiefbohrer, Gabelstapler

Definition

Definition der Tiefenberechnung entsprechend dem Typ des ausgewählten Elements.

Bohrungstyp: Der Typ des ausgewählten Elements ist sehr wichtig, um die Art und Weise zu verstehen, wie die Tiefe berechnet wird.

Es gibt drei Arten von Elementen:

  1. Durchgangslöcher: Wenn das ausgewählte Loch ein Durchgangsloch ist (Informationen während der Erstellung des Lochs), dann die Bearbeitung geht immer durch das Material , die Tiefenparameter sind nicht notwendig.

  2. Sacklöcher: Eine Tiefe ist im Bohrungsfeature definiert.

  3. Kreise: Es ist keine Tiefe im Element definiert. Dies ist ein Sonderfall.

Es gibt vier Arten der Tiefenberechnung, die angeboten werden:

  • Element (Standardwert)

  • Rohteil

  • Manuell / Element

  • Manuell / Rohteil

Element (Fall 1):

  • Sacklöcher: Die bearbeitete Tiefe ist die Lochtiefe.

  • Kreise: Da ein Kreis keine Tiefe hat, muss der Wert im Feld Tiefe (Wert A) eingegeben werden. Dies ist das gleiche Verhalten wie die Option Manuell / Element. Die Tiefe wird entsprechend der Z-Positionierung des Kreises definiert.

Rohteil (Fall 2):

Die Bearbeitung erfolgt durch das Material.

Manuell / Element (Fall 3):

Ein Wert muss manuell im Feld Tiefe (Wert A) eingegeben werden.

Die Tiefe wird entsprechend der Z-Positionierung des Elements (Loch oder Kreis) definiert.

Manuell / Rohteil (Fall 4):

Ein Wert muss manuell im Feld Tiefe (Wert B) eingegeben werden.

Die Tiefe wird entsprechend dem Rohteilwert definiert. Da eine Vorbohroperation definiert ist, wird die Tiefe vom Boden des vorgebohrten Lochs .

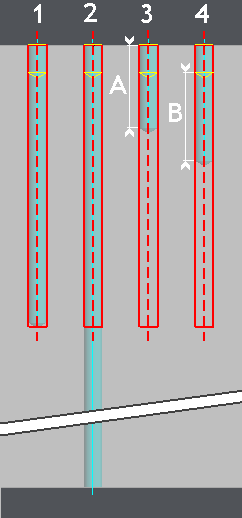

Sacklöcher

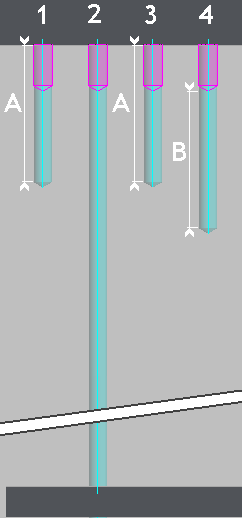

Kreise
