Zyklus : Tiefbohrer, Gabelstapler
|
|
Definition
Die verschiedenen Parameter, die dem Tiefbohrmodus gewidmet sind, werden nachstehend erläutert.
Prinzip

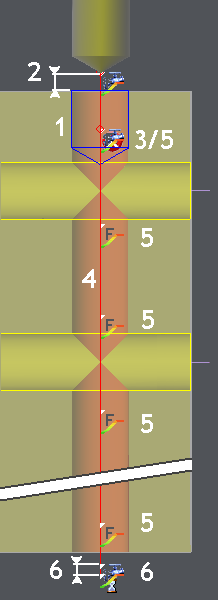

Das Tiefbohren folgt einem sehr präzisen Prozess:
|
1. Vorbohren: Vor dem Tiefbohren muss eine Vorbohroperation in das Loch programmiert werden. Die Tiefe dieses Bohrens kann ungefähr 1,5 x Durchmesser betragen. Bei einem Durchmesser von 10 mm ist eine Tiefe von 15 mm erforderlich. |
|
|
2. Werkzeuganfahrt: Die Spindeldrehzahl wird reduziert, dann stoppt die Spindel in Sicherheitsabstand, bevor sie in das Loch einfährt. |
|
|
3. Werkzeugangriff: Das Werkzeug greift in das vorgebohrte Loch ein, ein Stopp wird für die Steuerungsoperation eingestellt. |
|
|
4. Bearbeitung: Die Spindel läuft während der gesamten Bearbeitung mit normaler Drehzahl. |
|
|
5. Vorschubreduzierung: Der Vorschub wird reduziert bei jeder Kreuzung mit einem anderen Loch . Der Vorschub kann auch zu Beginn der Bearbeitung reduziert werden, um die gute Führung des Bohrers zu gewährleisten. Wenn das Loch ein Durchgangsloch ist, kann der Vorschub auch vor dem Durchgang reduziert werden. Die anderen Löcher müssen zuerst bearbeitet werden, wenn die Kreuzung erkannt werden soll. |
|
|
6. Rückzug: Ein Rückzug und eine Verweilzeit werden am Boden des Lochs definiert. Danach wird das Werkzeug mit reduzierter Spindeldrehzahl zurückgezogen. |
Beschreibung der Parameter
Kühlung verzögern
Wenn diese Option auf Ja gesetzt ist, erfolgt die Kühlung am Boden des vorgebohrten Lochs.
Reduzierte Spindeldrehzahl
Geben Sie den Wert der Spindeldrehzahl ein, den Sie für Anfahrt und Rückzug des Bohrers programmieren möchten. Der Wert wird in Umdrehungen pro Minute ausgedrückt.
Vorschubreduktionskoeffizient
Dieser Wert ist ein Koeffizient relativ zum in der Technologie definierten Vorschub.
Anfahrabstand bei reduziertem Vorschub
Wenn zu Beginn des Lochs eine reduzierte Spindeldrehzahl benötigt wird, definieren Sie den Abstand in diesem Feld. Nach diesem Abstand wird die Spindeldrehzahl auf den Normalwert geändert. Sie ist auf der Seite Technologie definiert.
|
Abstand vor Kreuzung (A): Dieser Abstand gibt den Zeitpunkt an, zu dem der Vorschub vor einer Kreuzung mit einem anderen Loch auf einen reduzierten Wert geändert wird. |
|
|
Abstand nach Kreuzung (B): Dieser Abstand gibt den Zeitpunkt an, zu dem der Vorschubwert auf den Standardwert geändert wird. |
|
|
Abstand vor Durchgang (C): Bei Durchgangslöchern ist es möglich, den Vorschub vor dem Durchgang durch das Material zu reduzieren. |
|
|
|
|
|
|
|
|
