Einleitung

Diese Methode ermöglicht die Berechnung aller Inseln auf einer gegebenen Höhe unter Berücksichtigung des Rohteils als Tasche .

Auf den ersten Blick könnte das erzielte Ergebnis wie ein Schnitt aussehen, aber das ist nicht der Fall: Die Berechnung berücksichtigt das gesamte Material, das sich oberhalb der gegebenen Höhe befindet. Daher werden Hinterschnitte verwaltet und da die Berechnung vom Rohteil ausgeht, werden auch die Mehrflächenbearbeitungen .

verwaltet. Eigenschaften:

1. Unterer Radius:

Wie bei jedem anderen Profiltyp wird, wenn sich ein Radius am Boden der Tasche befindet, das Profil um den Radiuswert versetzt erstellt.

Ein Symbol weist auf die Anwesenheit eines Radius am Boden hin und der Wert wird in der Bezeichnung angezeigt.

Der untere Radius kann ausschließlich als visuelles Merkmal ohne mechanische Funktion dienen. Um ihn von der Bearbeitung auszuschließen, muss die Option Lesen auf Volumen Option Nein auf der Optionen Seite jedes Zyklus auf Ja gesetzt werden. Wenn auf Optionen Seite

gesetzt, bearbeitet der Zyklus den Radius unter Beibehaltung des auf der Seite angegebenen Werts.

2. Das Rohteil ist die Tasche: Das Anfahren des Werkzeugs erfolgt immer außerhalb des Materials. Was durch das Silhouetteprofil erzeugt wird, sind die Inseln, d.h. das .

nicht bearbeitete Material

3. Auswahlhöhe:

Es können mehrere Silhouettenberechnungen durchgeführt werden, da jede je nach ausgewählter Berechnungshöhe variiert.

Schruppen Hinweis: Dieser Profiltyp ist für und Konturschruppen

Operationen bestimmt.

Es ist nicht effizient, geschlossene Taschen oder beliebige Innenformen zu bearbeiten. Methodik

  1. Rechtsklick zur Auswahl Silhouette

  2. Klicken Sie auf eine Fläche, um die Ausrichtung des Werkzeugs festzulegen.

  3. Geben Sie die Berechnungshöhe (unterer Z) an

Beispiele

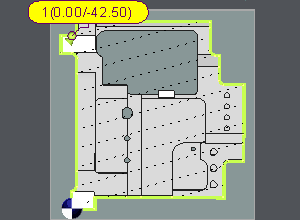

Konturschruppen

Klicken Sie auf eine beliebige ebene Fläche dieses Teils.

Um sicherzustellen, dass die gesamte Teilkontur erfasst wird und ein Konturschruppen programmiert wird, wählen Sie die niedrigste Z-Koordinate .

Das Berechnete ist das Material, das während der Bearbeitung vermieden wird, das Rohteil ist die Tasche.

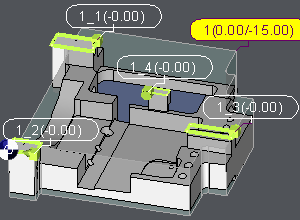

Flächenschruppen

In diesem Fall ist eine Schruppoperation von Z0 bis Z-15 durchzuführen.

Eine ebene Fläche wird ausgewählt und der Z-Wert wird entweder durch direkte Eingabe oder durch Referenzierung einer Volumenkante definiert. Alle zu vermeidenden Inseln werden automatisch berechnet und auf Z0 positioniert.

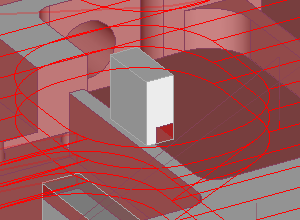

Wie im dritten Bild gezeigt, weist Insel Nummer 4 eine Hinterschnittform auf. Das Profil wird präzise generiert, um diese Geometrie zu berücksichtigen.
