Einleitung
Diese Methode stellt einen Sonderfall dar, bei dem eine Tasche aus dem Kanten des Volumens erstellt wird, anstatt aus einer Fläche wie in anderen Fällen. Sie ist dazu bestimmt, zwei spezifische Situationen zu behandeln: eine Form ohne eine Bodenfläche oder eine Form mit einer nicht ebenen Bodenfläche.
Eigenschaften
-
Das angezeigte Profil muss geschlossen sein; eine offene „Profil“-Tasche kann nicht erstellt werden.
-
Warnung: Hinterschnittformen werden nicht unterstützt. Das erstellte Profil sollte vor der Programmierung des Zyklus überprüft werden.
Hinweis:
Dieser Profiltyp ist für Formen gedacht, bei denen eine ebene Fläche kann nicht ausgewählt werden.
Die beiden Hauptfälle sind:
-
eine Tasche durch das Material
-
eine Tasche mit einer nicht ebenen Bodenfläche.
Methodik
-
Rechtsklick zur Auswahl von Profil
-
Klicken Sie auf eine ebene Fläche.
-
Klicken Sie auf eine Kante des zu bearbeitenden Bereichs.
-
Geben Sie die Bodentiefe Z der Tasche an
Beispiele
|

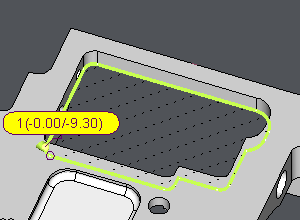

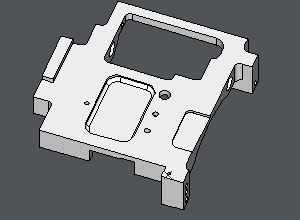

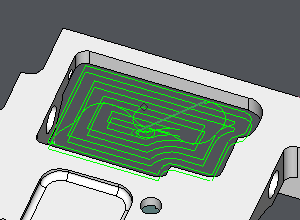

Tasche durch das Material Zuerst wird die ebene Fläche ausgewählt, die die Kante enthält. Als Nächstes wird eine Kante der zu bearbeitenden Tasche angegeben. Der Bodentiefenwert Z wird dann durch Auswahl der Wandunterseite angegeben, die sich bei Z-9,3 befindet. Das Profil wird auf dieser Höhe erstellt, kann aber im Dialogfeld nach Wunsch angepasst werden. In diesem Fall könnte die Tasche von den beiden gegenüberliegenden Seiten bearbeitet werden; alternativ könnte die Bodentiefe geändert werden, um in einem einzigen Durchgang durchzubohren. |
|
|
|
|

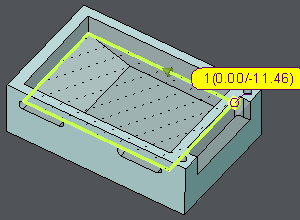

Tasche mit nicht ebener Bodenfläche Zuerst wird die ebene Fläche ausgewählt, die die Kante enthält (in diesem Fall die obere Fläche). Als Nächstes wird eine Kante der benötigten Tasche angegeben. Der Bodentiefenwert Z wird dann durch Auswahl der Höhe angegeben, an der die Neigung beginnt. Diese Konfiguration ermöglicht einen Schruppdurchgang der Tasche, ohne die Neigungsfläche einzubeziehen. |
|
