Einleitung

Diese Methode verwendet die gleiche Berechnung wie das Profil vom Typ Silhouette, aber anstatt die Inseln zu erstellen, erstellt sie die Taschen, die sich darin befinden die Inseln.

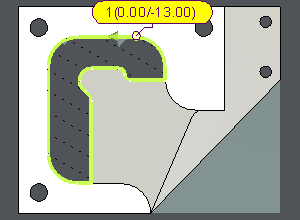

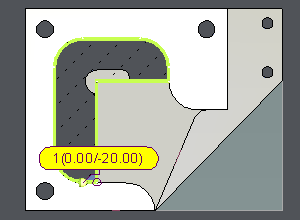

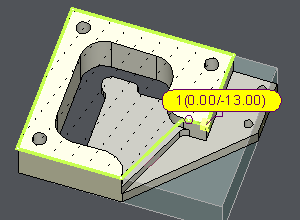

Hier ist ein Beispiel: gleiche Auswahl, links mit 'Tasche Silhouette', in der Mitte mit 'Silhouette', rechts mit 'Profil'.

In diesem Fall gab es keine andere Lösung, um die benötigte Tasche zu erstellen (keine Bodenfläche, Profil kann die Hinterschnittform nicht verwalten)

Eigenschaften

1. Bodenradius:

   1. Wie bei jeder anderen Profilart, wenn sich am Boden der Tasche ein Radius befindet, wird das Profil um den Radiuswert versetzt erstellt.

   2. Ein Symbol weist auf das Vorhandensein eines Radius am Boden hin und der Wert wird in der Bezeichnung angezeigt.

   3. Der Bodenradius kann ausschließlich als visueller Effekt dienen, ohne mechanische Eigenschaften. Um die Bearbeitung zu vermeiden, stellen Sie die Solidgeometrie berücksichtigen Option auf Nein auf der Optionsseite jedes Zyklus. Wenn auf Ja eingestellt, bearbeitet der Zyklus den Radius unter Berücksichtigung des auf der Optionsseite angegebenen Spitzenwertes.

2. Wie der Silhouette-Typ verwaltet die Taschen-Silhouette Hinterschnittformen .

3. Es können mehrere Profile verfügbar sein, die die Auswahl eines oder aller davon ermöglichen. In einigen Fällen wird kein Profil erkannt.

4. Die Taschen-Silhouette bleibt auch nach der Bearbeitung aktiv. Sie kann gelöscht werden, ohne dass Zyklen, die sich darauf beziehen, beeinträchtigt werden.

Methodik

1. Rechtsklick zur Auswahl von Tasche Silhouette

2. Klicken Sie auf eine Fläche, um die Ausrichtung des Werkzeugs festzulegen.

3. Geben Sie die Höhe der Berechnung an (untere Z)

4. Wenn Profile erkannt werden, wählen Sie das gewünschte Profil aus oder klicken Sie auf den Hintergrund, um alle Profile auszuwählen.
