Einleitung

Dies stellt die Standardmethode dar. Durch Auswahl einer Flachbereich wird die entsprechende Tasche automatisch erstellt, mit automatisch erkannten Inseln . Die Bodenhöhe entspricht der Höhenlage der Volumenfläche, während die Starthöhe aus dem Rohteil bestimmt wird.

Eigenschaften

1. Unterer Radius :

Wie jeder andere Profiltyp, wenn sich ein Radius am Boden der Tasche befindet, wird das Profil um den Radiuswert versetzt erstellt.

Ein Symbol weist auf das Vorhandensein eines Radius am Boden hin und der Wert wird im Label angezeigt.

Der untere Radius kann ausschließlich als visuelles Merkmal ohne mechanische Funktion dienen. Um ihn von der Bearbeitung auszuschließen, muss die Option Lesen auf Volumen in der Nein Seite jedes Zyklus auf Einstellungen gesetzt werden. Wenn auf Ja gesetzt, bearbeitet der Zyklus den Radius unter Beibehaltung des in der Seite angegebenen Spitzenwertes. Einstellungen Seite

2. Offene Taschen :

Dieses Profil erkennt, ob eine Seite offen oder geschlossen ist.

Die Farbkonvention ist:

  • Hellgrün: geschlossenes Element

  • Dunkelrot: offenes Element

Der Zyklus berücksichtigt diese Informationen und überfährt entsprechend dem in der Strategie angegebenen Wert.

3. Inseln :

Sie werden automatisch auf der richtigen Höhe erstellt.

Hinweis:

Dieser Profiltyp muss im Falle von 'echte' Taschen verwendet werden, im Gegensatz zu anderen Profilen, die für Schlichtbearbeitungen und offene Bereiche sehr effizient sind.

Es ist nicht der beste Weg, Taschen mit vielen Z-Ebenen und Untertaschen zu bearbeiten, aber es ist sehr effizient, wenn es viele Inseln zu vermeiden gibt.

Methodik

  1. Rechtsklick zur Auswahl der Bodenfläche

  2. Klicken Sie auf eine Fläche

  3. Möglicherweise die Höhen ändern

Beispiele

Tasche mit vielen Inseln auf verschiedenen Höhen

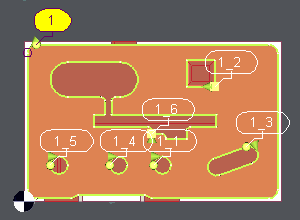

Durch Klicken auf die Bodenfläche wird das Profil 1 erstellt und 6 Inseln werden erkannt.

Die Höhen der Inseln werden automatisch vom Volumen abgelesen.

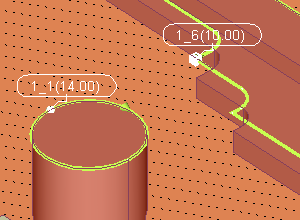

Wie im dritten Bild gezeigt, wenn eine Insel zwei verschiedene Höhen hat, wird die höhere genommen, um Material für die Schlichtbearbeitung zu belassen.

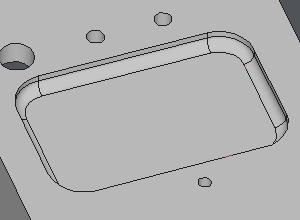

Tasche mit Radius am Boden

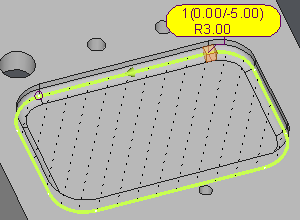

Rechts ist das Symbol, das einen Radius am Boden anzeigt, mit seinem entsprechenden Wert im Label zu sehen.

Das Profil wird von der Bodenfläche mit dem Wert des Radius verschoben.
