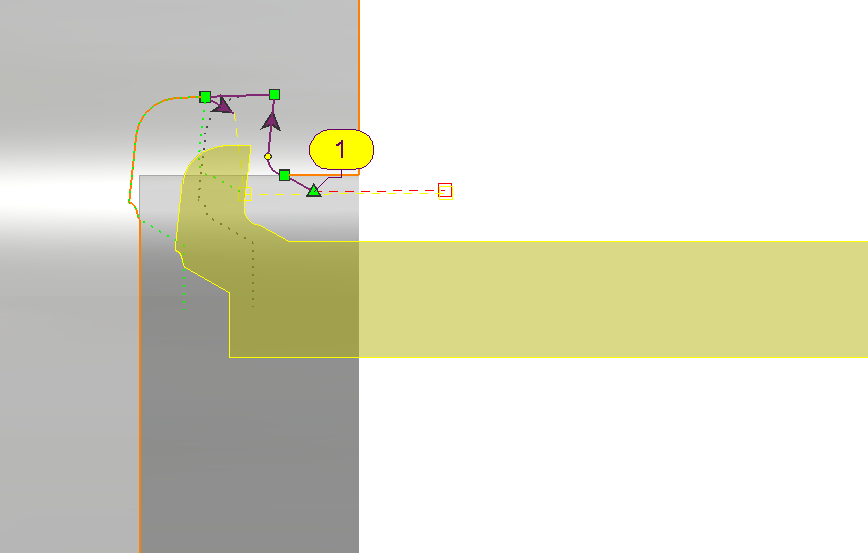

Dies ist ein sehr spezifischer Werkzeugweg, da er folgt beliebiger Geometrie mit Standard-Drehwerkzeug und spezifischen Formwerkzeugen. Es wird ein Durchgang berechnet, aber seien Sie sehr vorsichtig: Es gibt keine Kollisionsprüfung für diesen Zyklus! Außerdem gibt es keine Materialabfuhr vom Rohteil!

Der Werkzeugweg wird bestimmt manuell , indem der ausgewählten Geometrie mit G01- und G02/03-Bewegungen gefolgt wird.

Die Anfahr- und Rückfahrpunkte werden in der Geometrieauswahl festgelegt. Diese Punkte steuern, wo das Schneidwerkzeug seine Bewegung relativ zum Werkstück beginnt und beendet.

• Formwerkzeuge are typically used for this type of operation.

• Die Anfahr- und Rückfahrpunkte werden in einem bestimmten Abstand festgelegt entlang der Werkzeugachse .

Das Rohteil wird nun für eine Punkt-zu-Punkt-Operation berechnet.

Sehen Sie sich ein Video an, das ein Beispiel für die Anwendung dieses Zyklus zeigt:

Dialogbereich

Parameter

Werkzeugweg

Zyklusart

Nummer der imaginären Nase

Werkzeugweg

Dialogbereich

Parameter

Anfahr- und Rückfahrcharakteristiken

Sicherheitsabstand

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Schnittgeschwindigkeit

Spindeldrehzahl

Drehzahlbereich

Vorschub in Z

Vorschub

Vorschub in X

Spindeldrehrichtung

Max Drehzahl

Spezifische Kühlung

Kühlungsnummer

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Radiuskorrektur

Länge komp. Nummer

Benutzerinformation

Kommentar

Überwachung

Bearbeitungsset

Dialogbereich

Parameter

Kollisionsmanagement

Kollisionsprüfung mit Rohteil

Abstand XY

Sicherheitsbereich

Abstand Z

Sicherheitsabstand in Z für Eilgänge

Sicherheitsabstand in X für Eilgänge

Splineberechnung

Splinetoleranz

Spline auflösen in
