Zyklen: Abstechen, Punkteinstich

Definition

T Diese Befehle werden verwendet, um die Pilotpunkte und die Berechnung des Werkzeugwegs zu definieren.

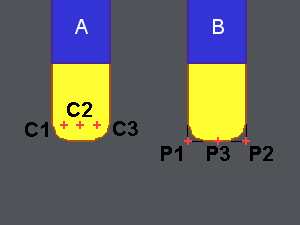

Abhängig davon, wie das Werkzeug "gemessen" wird, gibt es 2 Möglichkeiten, das Werkzeug zu steuern:

  • Werkzeugmittelpunkt ( A ): GO2cam berechnet den Werkzeugradius-Offset-Werkzeugweg.

  • Punkt P ( B ): der Punkt P entspricht dem in X und Z "gemessenen" Punkt.

Das Dropdown-Menü bietet 5 Möglichkeiten, die ersten drei entsprechen einer Werkzeugmittelpunktsteuerung, die letzten drei einer Punkt P-Steuerung:

  • Rechts ( C3 ) : Werkzeugmittelpunkt-Pfad nach rechts.

  • Mitte ( C2 ) : Werkzeugmittelpunkt-Pfad in der Werkzeugmitte.

  • Links ( C1 ) : Werkzeugmittelpunkt-Pfad nach links.

  • Rechts zu Punkt P ( P2 ) : Punkt P-Pfad nach rechts.

  • Links zu Punkt P ( P1 ) : Punkt P-Pfad nach links.

  • Mitte zu Punkt P ( P3 ) : Punkt P-Pfad zur Mitte.
