Diese Option wird in mehreren Bearbeitungszyklen mit unterschiedlichen Zwecken und Verhaltensweisen verwendet.
Bitte benutzen Sie die Baum auf der rechten Seite des Bildschirms.
Zyklus : Direkte Einstiche, Z-Niveau Einstiche / Zig Zag Grooving, Wtype Grooving
Definition für Direkte Einstiche, Z-Niveau Einstiche & Wtype Einstiche
|

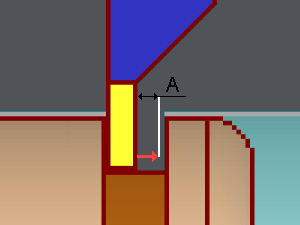

Der Rückzugsabstand (
A
) ermöglicht den seitlichen Rückzug des Werkzeugs vor seiner Rückkehr im Eilgang (bei jedem Eintauchen).
|
|
Definition für Zig Zag Einstiche
Möglichkeit, einen Rückzugsabstand zwischen zwei Durchgängen im Zig Zag Einstich zu definieren.
Der Rückzugsabstand is done before the vertical plunge. The value must be small (around 0.1)
Diese Option ermöglicht es, die Werkzeugflexion nach einem horizontalen Durchgang zu kompensieren und dadurch das Brechen der Wendeplatte bei harten Materialien zu vermeiden. Dies ist speziell für ISCAR-Werkzeuge bestimmt.
|

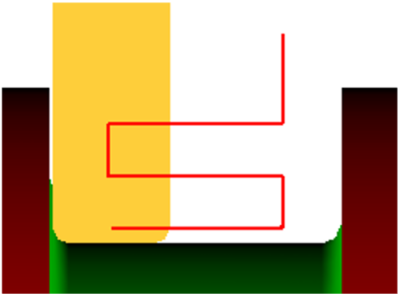

Kein Rückzugsabstand (Wert = 0) |

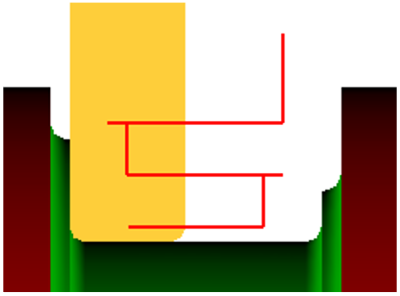

Rückzugsabstand = 1 mm (großer Wert zur Visualisierung) |
|
|
Zyklus : ZigZag Einstiche
Rückzugsabstand am Ende
Ein Strategieparameter namens Rückzugsabstand am Ende ist jetzt verfügbar. Er ermöglicht einen schnellen Rückzug in einem Winkel von 45 Grad von der Rohteilwand. Ein Wert muss vom Benutzer eingegeben werden. Der gezeichnete Werkzeugweg folgt diesem Abstand.
|
|
