Schlichten mit Schlichten linear arbeitet in parallelen Bahnen entlang der Oberfläche, mit konstantem Abstand in der Ebene. Bei Teilen mit vertikalen Wänden hinterlässt der konstante Abstand in der Ebene Grate an diesen Wänden.

• 1-Pass Schlichtzyklus

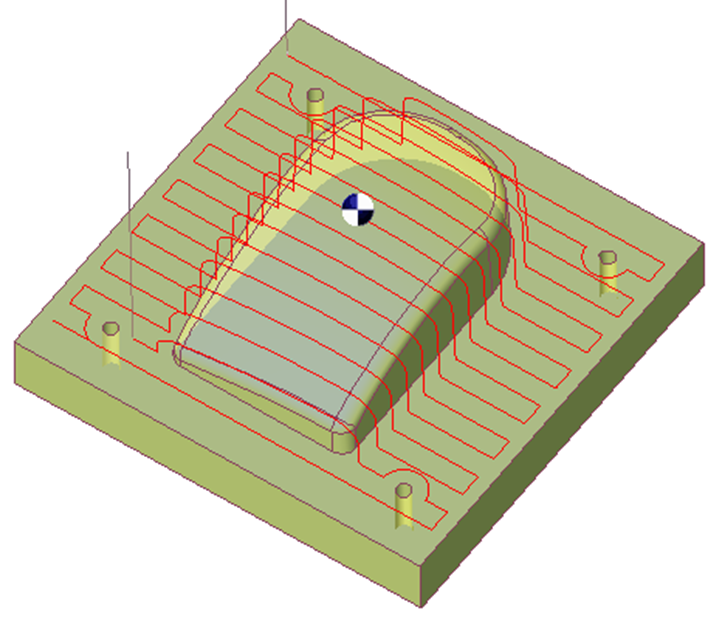

• Projektion einer 2D-Schraffur auf das Teil - der Werkzeugweg ist ein Sweep, der der Form des Teils mit parallelen Bahnen in der XY-Ebene folgt.
  GO2cam berechnet für jeden Punkt die Z-Höhe, auf der sich das Werkzeug befinden muss.

• Schnelle Zyklusberechnung

• Die Gratspitze wird nicht eingehalten.

• Dieser Zyklus eignet sich zur Bearbeitung von weichem Material oder zur Bearbeitung von Teilen mit geringer Neigung oder Teilen mit relativ konstanter Neigung.

Wir haben kürzlich (V6.09) die zufällige Verteilung der Punkte (G1 in NC-Datei) geändert.

Dies verbessert die visuelle Oberflächenqualität und respektiert weiterhin die Toleranz.

Dialogbereich

Parameter

Schlichtstrategie

Schlichtrichtung

Automatische Winkelwahl

Winkel

Begrenzung der Bearbeitung

Begrenzungsbereich

Bearbeitung bis zur Begrenzung verlängern

Schrittüberlappungsberechnung

seitl. Zustellung XY (%)

Schrittüberlappungswert (Ae)

BodenRauhigkeit

Aufmaße

Aufmaß in XY

Aufmaß in Z

Aufm. senkr. zur Fläche (3D)

Dialogbereich

Parameter

Sicherheit (in Z)

Sicherheitsebene SE

Sicherheitsabstand

Anfahren und Abfahren in Z

Rückzugshöhe im Zyklusablauf

Sicherheit (in XY)

Sicherheit für Werkzeugschaft

Werkzeughalter Management

Anfahren und Abfahren in XY

Anfahrdistanz

Ausfahrdistanz

Anfahrradius

Ausfahrradius

Anfahrradius Winkel

Ausfahrradius Winkel

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Schnittgesch. Vc

Vorschub pro Zahn

Spindeldrehrichtung

Spindeldrehzahl n

Vorschubeinheit

Getriebestufe

Zustellvorschub

Spezifische Kühlung

Kühlungsnummer

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Korrekturregister Länge

Korrekturregister Durchmesser

Benutzerfelder

Kommentar

Überwachung

Fräseinstellungen

Dialogbereich

Parameter

Verhalten bei Spannmitteln und Komponenten

Spalt Prüfung

Abstand XY

Sicherheitsbereich

Abstand Z

Splineberechnung

Splinetoleranz

Auflösen in
