Tasten am Rohteil zur Definition des Teileursprungs. Wenn der Zyklus ausgeführt wird, fährt der Messtaster die Fläche an, um das Zentrum zu identifizieren. Der Werkzeugweg kann in der Simulation visualisiert werden.

Es ist auch möglich, Drahtgeometrie für die Definition des Tastens anzuklicken.

Jeder ausgewählte Tasttyp generiert einen separaten Bearbeitungszyklus. Es ist möglich, mehrere Tasttypen zu verwenden, um einen Nullpunkt zu definieren (um die x-, y- und z-Koordinaten zu erhalten):

  1. Tasten des Nullpunkts - 2D Ecke 1*1, mit Namen Nullpunkt 1

  2. Tasten des Nullpunkts – Z einer Fläche, mit Namen Nullpunkt 1

Der in der Strategie definierte Name des Nullpunkts muss für beide Tastzyklen gleich sein, um sie miteinander zu verknüpfen.

Die Kombination beider Zyklen definiert die Position der WCS-Koordinaten im Controller.

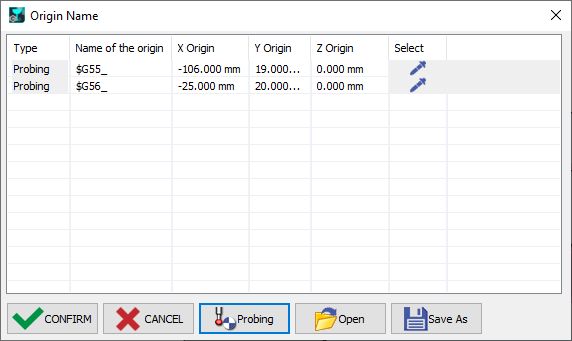

Klicken Sie auf Tasten, um die Nullpunktlisten für die Tastzyklen zu generieren.

Die WCS-Nullpunkte müssen parallel erstellt werden, um sie für die Programmierung und die Ausgabe in NC-Codes zu verwenden.


Tasttypen

Rechteckiger Block

Definiert in der Mitte des Rechtecks

Rechteckige Tasche

Definiert in der Mitte der rechteckigen Tasche

Zylinder

Definiert in der Mitte des Zylinders

Zylindrische Tasche

Definiert in der Mitte der zylindrischen Tasche

Z einer Fläche

Definition auf einer Z-Höhe

2D Ecke 2x2

Definition an einer rechteckigen Ecke

2D Ecke 2x1

Definition an einer rechteckigen Ecke

2D Ecke 1x2

Definition an einer rechteckigen Ecke

2D Ecke 1x1

Definition an einer rechteckigen Ecke

Rechteckiger Block X

Definition in der Mitte des Rechtecks in X

Rechteckiger Block Y

Definition in der Mitte des Rechtecks in Y

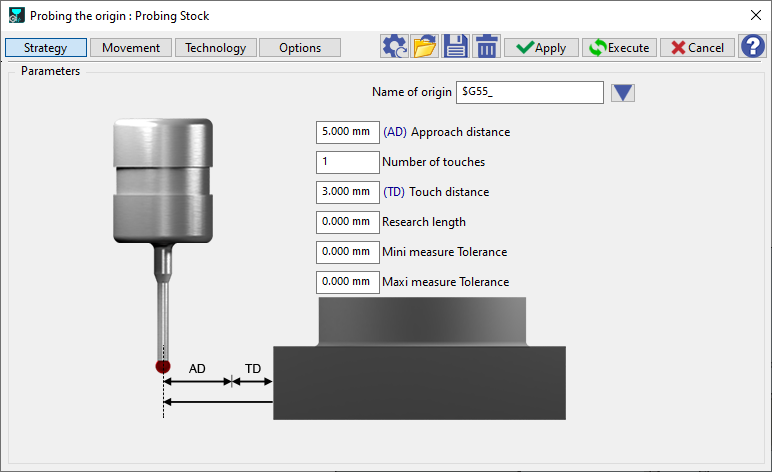

Strategieparameter

Bewegungsparameter

Dialogbereich

Parameter

Sicherheit (in Z)

Ebene Eilgang.

Sicherheitsabstand

Anfahren und Rückzug in Z

Rückzug zwischen Berührungen

Bewegung zwischen Berührungen

Technologieparameter

Dialogbereich

Parameter

Schnittbedingungen

Vorschub

Werkzeugnummerierung

Werkzeugnummer

Spezifische Nummer

Längenkorrekturnummer

Durchmesser Korrektur-Nr.

Benutzerfelder

Kommentar

Überwachung

Fräs-Setup

Optionale Parameter

Dialogbereich

Parameter

Verhalten bei Spannmitteln und Komponenten

Kollisionsprüfung

Offset XY

Sicherheitsbereich

Offset Z
