Ab V6.11 kann GO2cam erkennen Features auf Volumen für Mill-Turn Teile.

Die Erkennung funktioniert für die Produktionsumgebung von:

• Horizontale Drehmaschine

• Vertikale Drehmaschine

• Langdrehmaschine

1 . Die Erkennung funktioniert nur, wenn eine Rotationsfläche vorhanden ist.

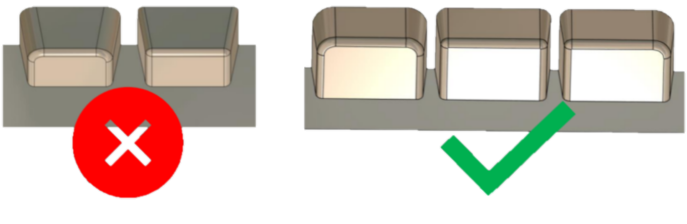

2 . Damit Taschen/Inseln erkannt werden, müssen sie einen konischen Radius haben.

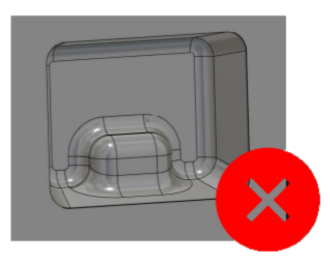

3 . Komplexe 3D-Formen werden nicht erkannt.

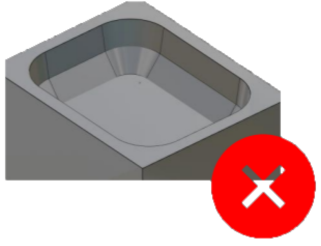

4 . Nur Formen mit konstantem Konuswinkel werden berücksichtigt.

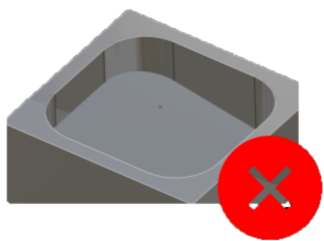

5 . Keine geneigte Bodenfläche wird berücksichtigt.

Die Typologie der erkannten Features sind: Taschen, offene Taschen und Nuten. Die erkannten Features für jeden sind wie folgt:

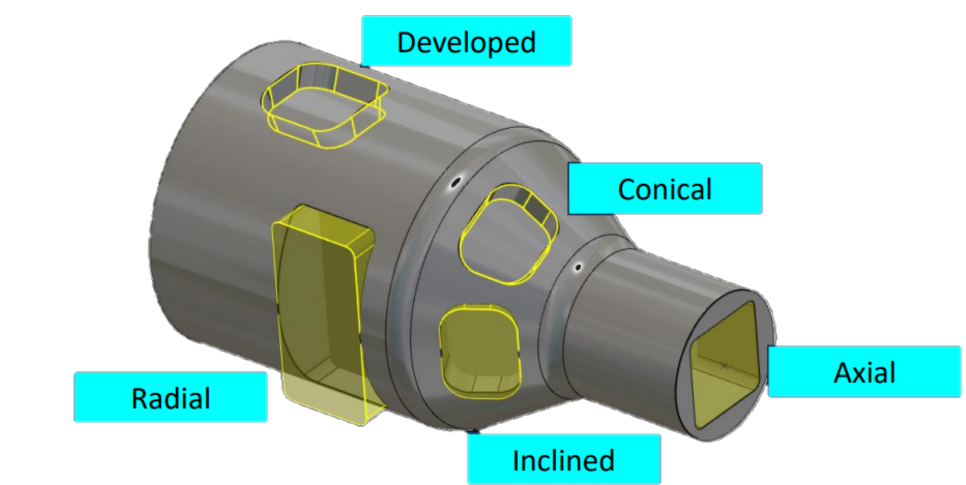

Taschen-Features:

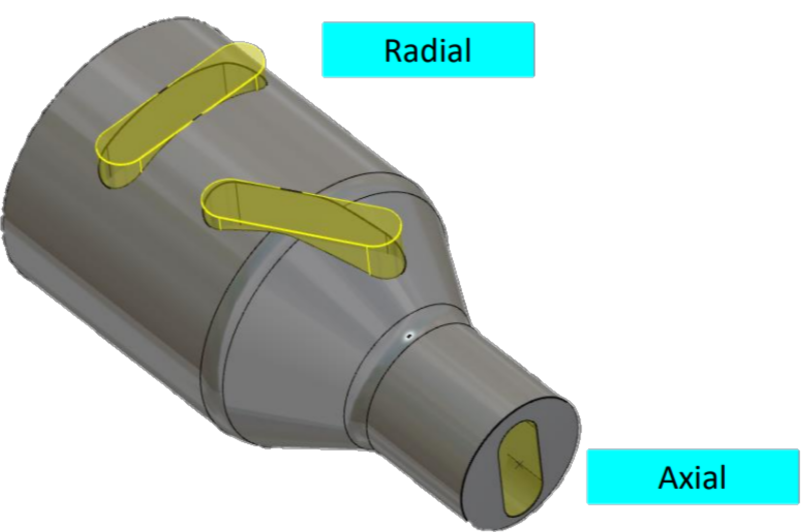

Nut-Features:

Offene Taschen-Features:

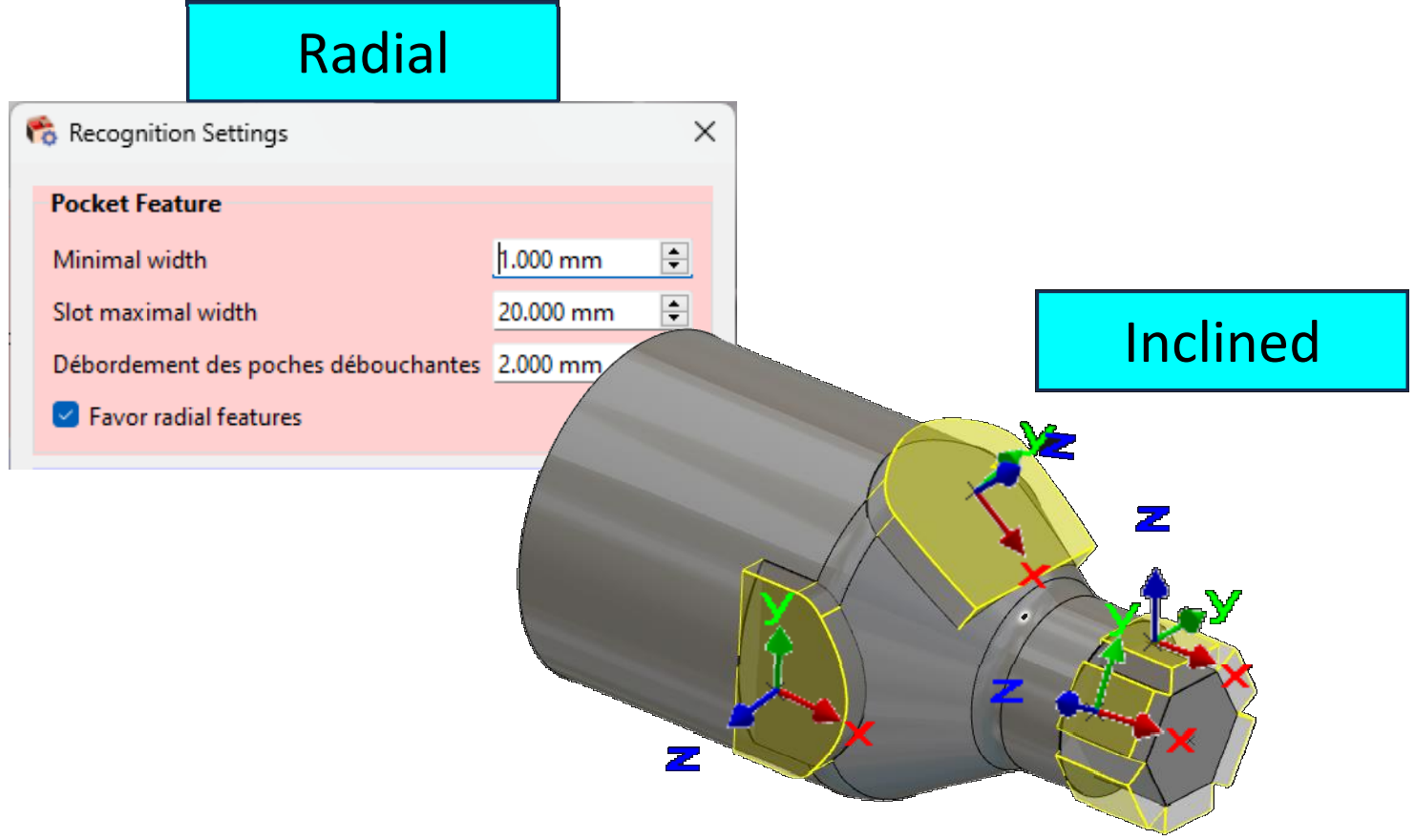

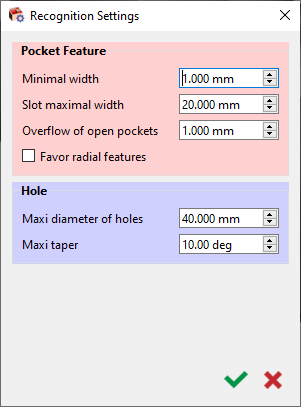

In der Erkennungseinstellungen können Sie wählen, ob Sie Radiale Features bevorzugen oder nicht

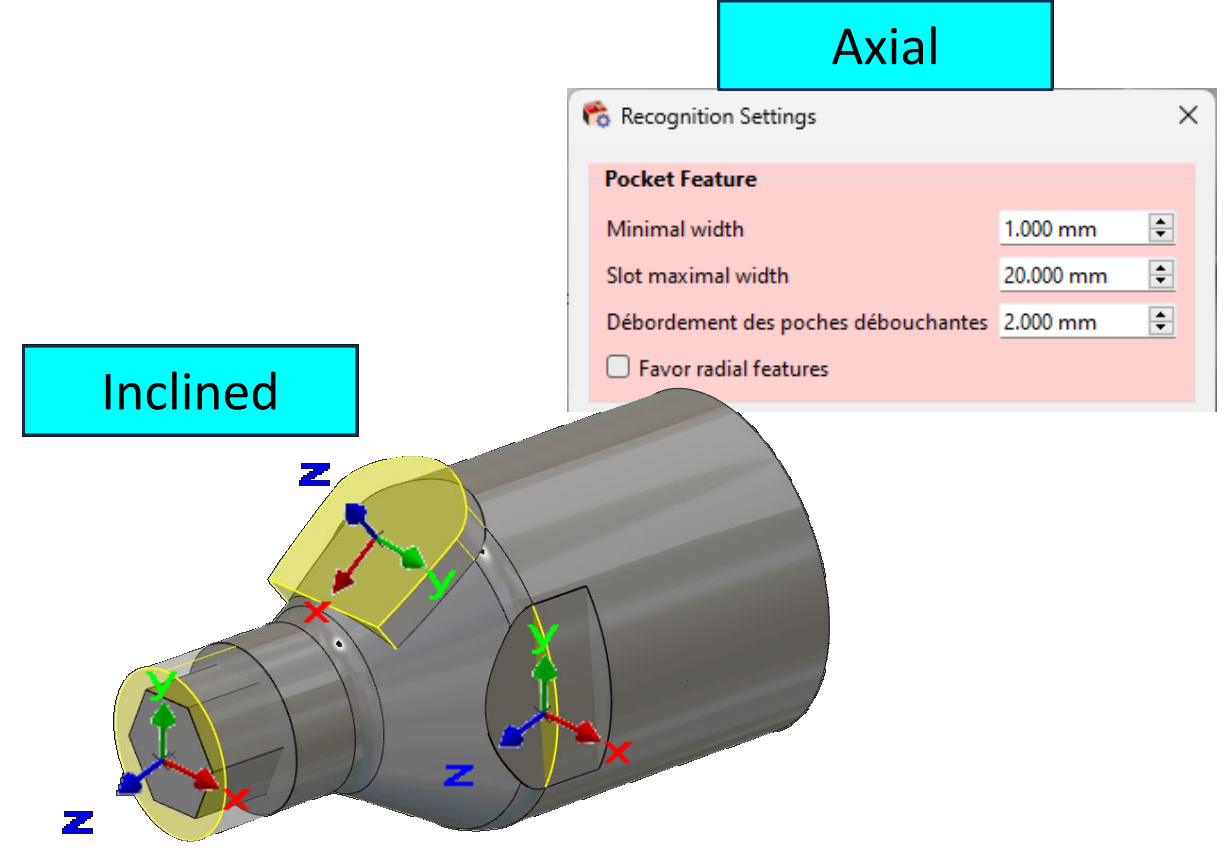

Offene Taschen-Features:

Neue Möglichkeit, ein offenes Taschen-Feature (lokal oder total) zu schließen

Die Funktion "offener Bereich auf Profil" wird nun auch für Features berücksichtigt.

Dies kann helfen, Risiken von Werkzeugkollisionen zu mindern.

Um ein Element des Features zu schließen, klicken Sie einfach auf die entsprechende Fläche des Features.

Ähnlich wie bei Profilen können Sie den Zustand eines gesamten Bereichs ändern, anstatt Element für Element zu klicken:

• Shift + Klick auf zwei Elemente : Öffnet/schließt alle Elemente zwischen den ausgewählten.

• Klicken auf die Blase : Schaltet das gesamte Feature um.

Hinweis: Es gibt eine Einschränkung im Vergleich zu Profilen – nur Elemente, die ursprünglich im Feature offen waren, können geschlossen (und bei Bedarf wieder geöffnet) werden. Wenn eine Fläche nicht geändert werden kann, wird sie beim Überfahren in Rot angezeigt.

Der Prozess zur Anwendung der automatischen Features in MillTurn ist ähnlich wie beim Fräsen:

1. Teil importieren

2. Maschine und Material auswählen.

3. Automatische Feature-Erkennung starten und auswählen, welche Features bearbeitet werden sollen.

4. Validieren, um die Werkzeugwege zu berechnen und das Teil zu bearbeiten.

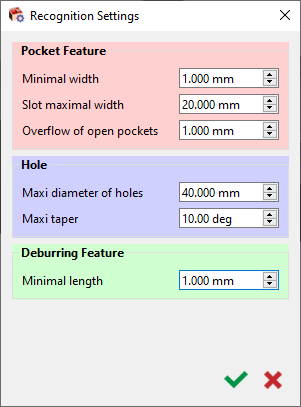

Fenster für Erkennungseinstellungen:

Dieses Fenster für Erkennungseinstellungen wurde ab V6.11 hinzugefügt. Es ermöglicht, einige vorläufige Parameterwerte für die Erkennung von Taschen-Features und Bohrungen .

Ein weiterer interessanter Aspekt ist, dass wir jetzt einen Überlauf für durchgehende Taschen definieren können, um sicherzustellen, dass die Taschentiefe vollständig bearbeitet wird.

Für das Fräsen kann eine minimale Länge festgelegt werden, auf der das Entgraten angewendet wird.

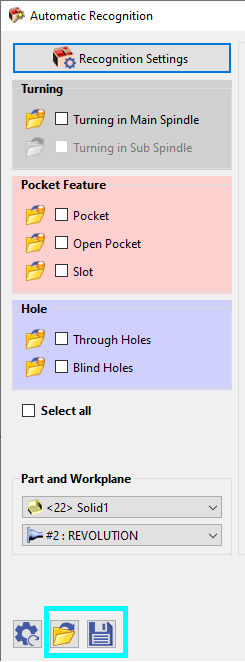

Alle automatischen Programmierfunktionen wurden in einem einzigen Fenster zusammengeführt.

Drehen : application of an automatic turning opelist for turning operations based on recognized parameters, adapting to main or secondary spindle as per plane selection (revolution or rework/return plane).

Die Liste der Opelisten/automatischen Opelisten, die über das Ordnersymbol zugänglich sind, basiert auf der korrekt definierten Typologie.

Taschen-Feature : application of milling cycles based on the preselected opelist (orange bubble on folder icon) or manually selected opelist (green bubble on folder icon).

Bohrung : Möglichkeit, eine Bibliothek von Bohrungsmodellen (Standard oder Benutzerdefiniert) auszuwählen. Die Erkennung weist dann das erste kompatible Modell aus der ausgewählten Bibliothek den erkannten Bohrungen zu.

Sie können auch jetzt speichern die ausgewählten Konfigurationseinstellungen und laden sie wieder zur Anwendung auf ein anderes Teil.

Kontur Modus für Profil ausgewählt wurde in Nut-Strategie hinzugefügt, um die Bearbeitung von Nuten in einem einzigen Durchgang in der Mitte mit einem Werkzeugdurchmesser ähnlich dem Nutdurchmesser zu ermöglichen.

Weitere Verbesserungen wurden ebenfalls ab V6.11 hinzugefügt:

• Die Optimierung der Bearbeitungsreihenfolge wurde verbessert, wenn "Gleiche Features gruppieren" aktiviert ist:

  • Gleiche Operationen werden zusammengeführt

  • Geeignetes Werkzeug wird gewählt (wenn Opelist das Werkzeug nicht erzwingt)

• Die Berechnung des minimalen Abstands ist nicht mehr nur auf den Abstand zwischen Tasche und Insel oder zwischen zwei verschiedenen Inseln beschränkt. Jetzt können wir auch den schmalsten Bereich einer Tasche bestimmen.

• Die Millturn-Erkennung wird auf die Identifizierung von Features in einer abgewickelten Ebene erweitert, basierend auf Rotationsflächen anstelle von planaren Flächen.

  • Abgewickelte Ebenen werden automatisch erstellt und funktionieren effektiv auf zylindrischen und konischen Oberflächen.

  • Zylindrische abgewickelte Ebenen werden in Millimetern gemessen

Das folgende Video zeigt die Verbesserungen, die an den Bearbeitungs-Features in V6.11 vorgenommen wurden.

Sehen Sie sich unten ein Video an, das die Voraussetzungen zeigt und die verschiedenen Feature-Erkennungen für die Typologien demonstriert.

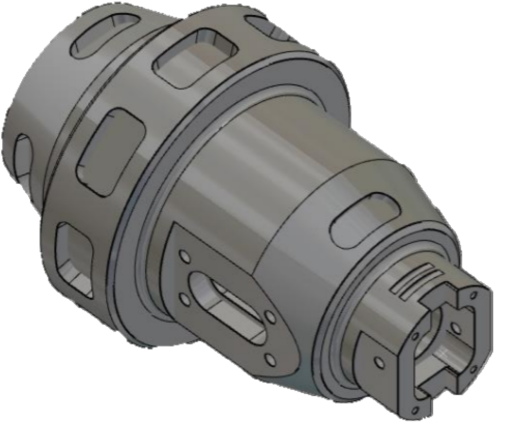

Sehen Sie sich unten ein Video an, das ein Beispiel für die automatische Bearbeitung eines Millturn-Teils zeigt.
