Wie kann ich im 3X Fräsen vermeiden das Werkzeug daran in Bohrungen oder Hohlräume eintauchen lassen ? |
||
|
Wir können 2 Methoden betrachten, die hauptsächlich für 2 Arten von Hohlräumen (Bohrungen oder Taschen) nützlich sind |
||
|
Bohrungsenerkennung oder Volumenanalyse Sie können jeden dieser Befehle verwenden, um automatisch Anschlagflächen auf den erkannten Bohrungen zu erstellen. Befehle unter CAD > Volumen > Features |
|
|
Anschlagflächen Diese Methode ist manuell, da Sie eine Bohrung oder einen Hohlraum einzeln verstopfen müssen. Aber diese Methode funktioniert auf absolut jeder Form, die abgedeckt werden muss. Befehl unter CAD > Volumen > Flächen |
|
|
Der Schlichten Zyklus (oder Z Schlichten ) arbeitet nicht bis zur ausgewählten Bodenhöhe ! Warum? und wie kann man das beheben? |
|
|

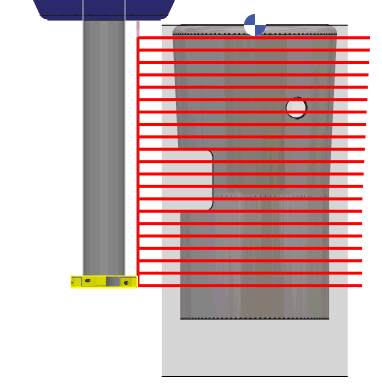

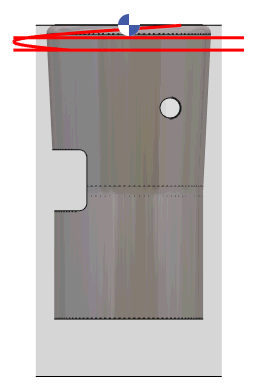

Das zu bearbeitende Werkstück hat einen Hinterschnittwinkel , und das ist der Grund, warum die Bearbeitung nicht bis zur Bodenhöhe geht. Eine Schruppen/Nachbearbeiten Operation würde in der gleichen Situation nach unten gehen; aber das Schlichten und die Z-Ebenen Zyklen werden verwendet, um das Werkstück zu schlichten; ihre Algorithmen sind optimiert, die Werkzeugwege bleiben näher am Werkstück und vermeiden Luftschneiden. Natürlich gibt es eine Option, Hinterschnitte zu bearbeiten; Sie können diese auf EIN stellen und dieses Ergebnis rechts erhalten. |
|
|
Zusammenfassend lässt sich sagen, dass die Schlicht- und Z-Ebenenoperationen bei Hinterschnittformen diese nicht als 'Zylinder' bearbeiten können. Entweder verwenden Sie eine Schruppen/Nachbearbeiten-Operation oder Sie stellen die Hinterschnittbearbeitung auf Ja. Werkstück herunterladen: Finishing.PCE |
|
