Das Achsensystem zu Achsensystem ist ein neuer Befehl, der Ihnen hilft, jede Geometrie in jedem vom Benutzer definierten Achsensystem zu verschieben.

Wir können darauf zugreifen im Bearbeiten>Geometrie verschieben oder Rechtsklick>Geometrie verschieben .

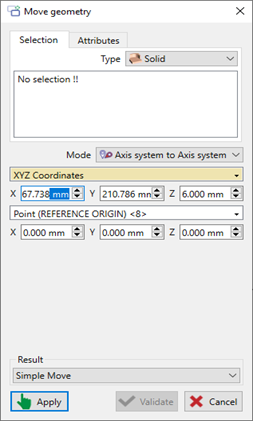

  • Der entsprechende Typ wird basierend auf der bearbeiteten Geometrie ausgewählt (die Drahtmodelle, Volumen usw. sein kann)

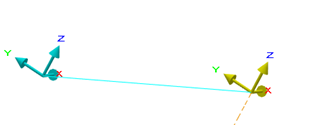

  • Nach Auswahl des ' Modus ' , was ' Achsensystem zu Achsensystem, ' werden zwei Achsen angezeigt: eine gelbe Achse dient als Referenz, während die blaue Achse die Bewegung der Geometrie bestimmt.

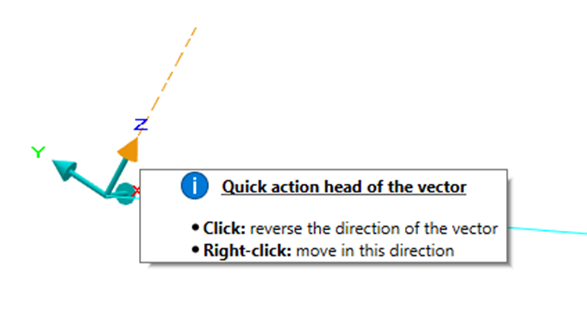

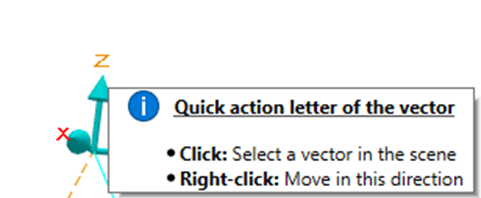

  • Um die Richtung der Achse zu ändern, können Benutzer direkt auf den ‘Aktionskopf’ klicken, um sie umzukehren, oder sie können auf den ' Aktionsbuchstaben' klicken und danach zwei Punkte entlang des Liniensegments klicken um die Achsenrichtung zu definieren.

image-20240208-112925.png image-20240208-112938.png

image-20240528-091118.png Finden Sie eine vereinfachte Fallstudie zum besseren Verständnis.

Move axis system to axis sytem.png

▶️ Tauchen Sie tiefer ein und erkunden Sie die Details eines realen Falls, in dem Sie das Achsensystem von System zu System verschieben können.

Move axis system to axis sytem-20240802-055006.png

„Es wird empfohlen, dass der Benutzer die Geometrie als letzten Schritt auswählt, um Verwirrung zu vermeiden.“
