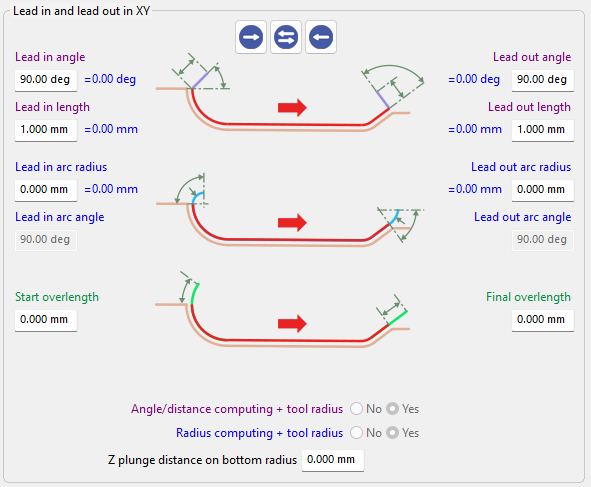

Winkel/Abstandsber.+Wkzradius

Dieser Parameter definiert, ob der Werkzeugradius bei der Berechnung von Anfahr- und Abfahrwinkeln und -längen berücksichtigt wird.

• Ja – Der Werkzeugradius ist in der Berechnung enthalten. Das System passt die resultierenden Werte automatisch an, sodass der Werkzeugweg die tatsächliche Bewegung des Werkzeugmittelpunkts mit angewendeter Kompensation widerspiegelt.

• Nein – Der Werkzeugradius wird nicht berücksichtigt. Die eingegebenen Werte werden direkt ohne Anpassung angewendet.

Radiusberechn. mit WkzRadius

Dieser Parameter definiert, ob der Werkzeugradius bei der Berechnung der Anfahr- und Abfahrbogenradien berücksichtigt wird.

• Ja – Der Bogenradius wird angepasst, um den Werkzeugradius einzuschließen, was einen korrekten tangentialen Werkzeugweg gewährleistet.

• Nein – Der Bogenradius wird wie eingegeben verwendet, ohne Berücksichtigung des Werkzeugradius.

Beim Wechsel zwischen Ja und Nein wird der berechnete Gesamtwert automatisch aktualisiert. Der aktualisierte Wert wird unter dem Eingabefeld angezeigt, was einen Vergleich zwischen dem eingegebenen Wert und dem berechneten Ergebnis ermöglicht.

Die Aktivierung der Berechnung mit Werkzeugradius ermöglicht:

• genaue Anwendung der Werkzeugdurchmesserkompensation (G41/G42)

• korrekte tangentiale Anfahr- und Abfahrbewegungen

• Konsistenz zwischen den programmierten Parametern und dem tatsächlichen Bearbeitungsergebnis
