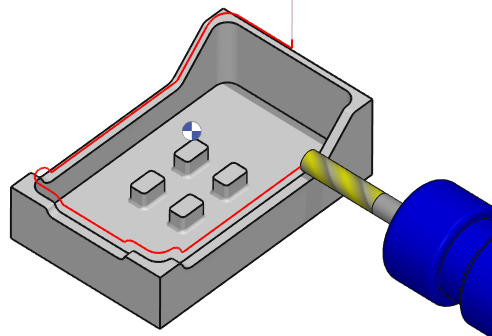

Diese 5-Achsen Swarf-Operation wird auf ein einzelnes Profil angewendet. Auf der Strategie-Seite müssen Sie dann die Seite des Werkzeugwegs entsprechend der Volumenfläche definieren.

Technischer Hinweis zu SWARF Schneiden: Seitenwand Axialer Freistellvorschub .

Ziel ist es, die Zielfläche mit nur ein Schnitt , unter Verwendung der gesamten Nutzlänge des Werkzeugs zu erzeugen. Die Motivation ist:

  • bessere Oberflächengüte (ohne Handschlichten),

  • kürzere Schlichtzykluszeit,

  • vollständiger Zugriff auf Bearbeitungsbereiche durch simultane 5-Achsen-Vektororientierung,

  • konstante Schnittbedingungen (erhöhte Materialabtragsrate, konstante (niedrige) Schnittkraft).

Schlüsselpunkte

  • Ein Volumen ist erforderlich; wählen Sie Drahtmodell oder Kanten, die dem zu bearbeitenden Bodenprofil entsprechen.

  • 2D-Geometrie kann verwendet werden: Sie können diese mit der Funktion Kanten erstellen. Sie können auch direkt auf die Kanten des Volumens klicken.

  • Der Zyklus erlaubt auch die Einstellung des Werkzeugweg-Offsets nach Bedarf. (Links oder rechts)

Strategieparameter

Dialogbereich

Parameter

Werkzeugwegstrategie

Werkzeugweg-Offset

Aufmaße

Aufmaß Z

Aufmaß Normal

Bewegungsparameter

Dialogbereich

Parameter

Z Anfahrt und Rückzug

Sicherheitsebene SE.

Sicherheitsabstand

XY Anfahrt und Rückzug

Anfahrabstand

Ausfahrabstand

Anfahrstrategie

Ausfahrstrategie

Technologieparameter

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Schnittgeschwindigkeit

Vorschub pro Zahn

Spindeldrehrichtung

Spindeldrehzahl

Vorschub

Drehzahlbereich

Eintauchvorschub

Spezifische Kühlung

Kühlungsnummer

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Längenkorrektur-Nummer

Durchmesser Korrektur-Nr.

Benutzerfelder

Kommentar

Überwachung

Fräs-Setup

Optionale Parameter

Dialogbereich

Parameter

Verhalten bei Spannzeugen und Komponenten

Spaltprüfung

Offset XY

Sicherheitsbereich

Offset Z

Splineberechnung

Splinetoleranz

Spline-Segmentierung
