以 STL 格式開啟 ABUTMENT 並自動套用刀具路徑。

我們將 ABUTMENT 分為 3 個加工區域:

自訂區域


連接區域


孔區域

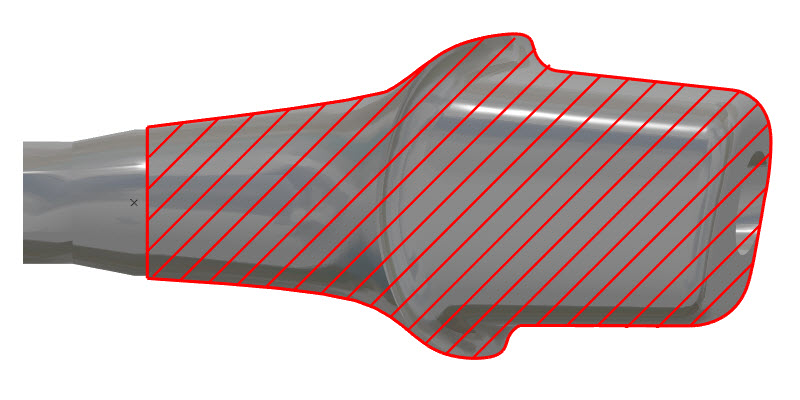

待加工 自訂區域 在 abutment 上,我們使用以下刀具

車刀 (刀具編號 2) 進行車削粗加工:

球刀 D03 (刀具編號 5) 徑向加工,進行銑削粗加工

球刀 D01.5 (刀具編號 3) 徑向加工,進行餘料加工 (半精加工)

球刀 D01.5 (刀具編號 3) 徑向加工,進行 4 軸面精加工

球刀 D02 (刀具編號 6) 軸向加工,進行咬合面精加工

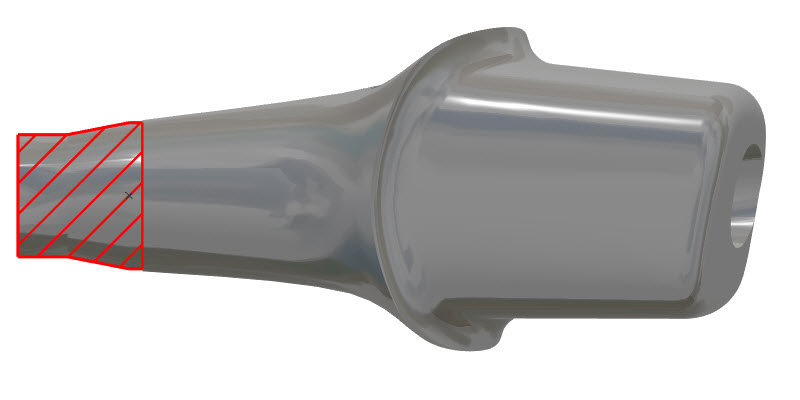

待加工 連接區域 ,我們使用以下刀具

背面車刀 (刀具編號 3) 進行連接區域的車削粗加工

平端銑刀 D04 (刀具編號 4) 進行連接區域的六角輪廓加工

切斷刀 (刀具編號 1) 從連接區域末端切斷工件

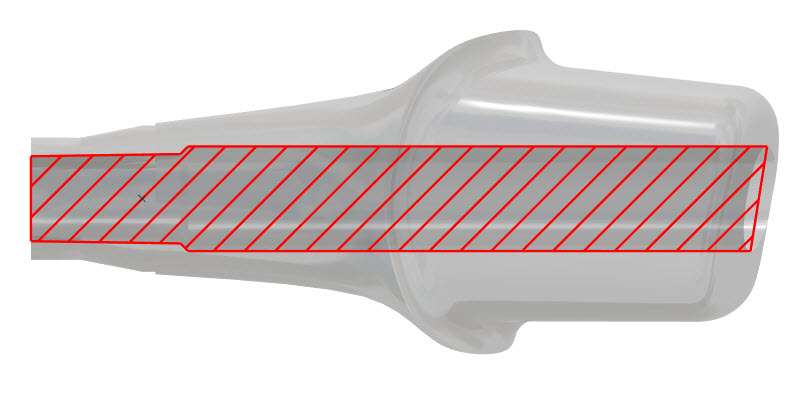

待加工 孔區域 ,我們使用以下刀具

點鑽刀 D4 (刀具編號 7) 在鑽孔前進行點鑽

鑽孔刀 (刀具編號 8 9 10) 進行鑽孔

注意:

G 碼用於 連接 由 CAM 管理。

連接 由...管理 子程式。

刀具路徑用於 連接 根據每個供應商總是相同

在 NC 文件內部我們有 “新的參考點” 這裡使用的變數是 #100

當前生產機台:

Star – SB-20R TypeG

Star - SR 20 JII Type B

待定機台

Citizen L20

Chiron FZ08MT
