GO2cam 線上說明

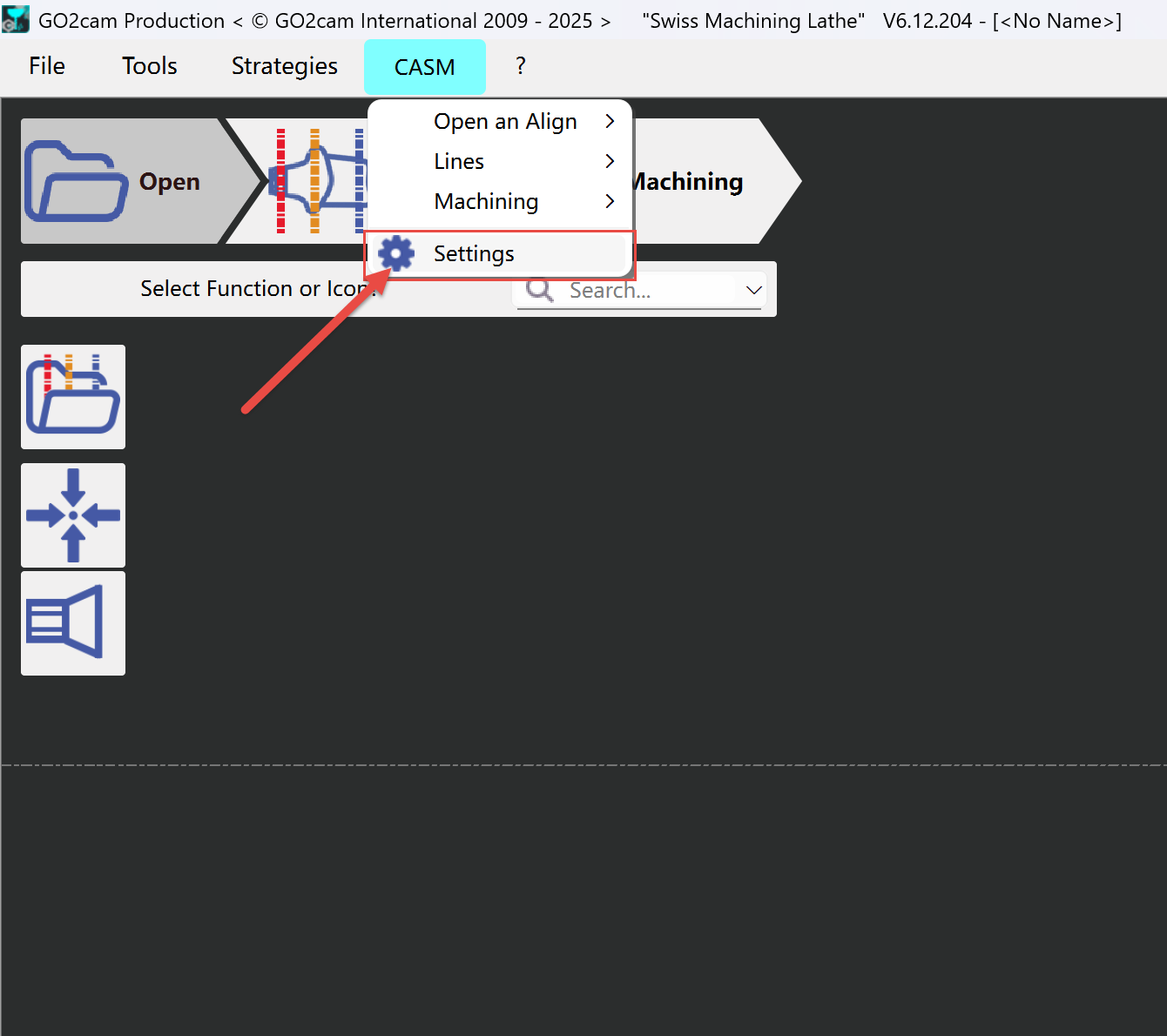

1 - 設置

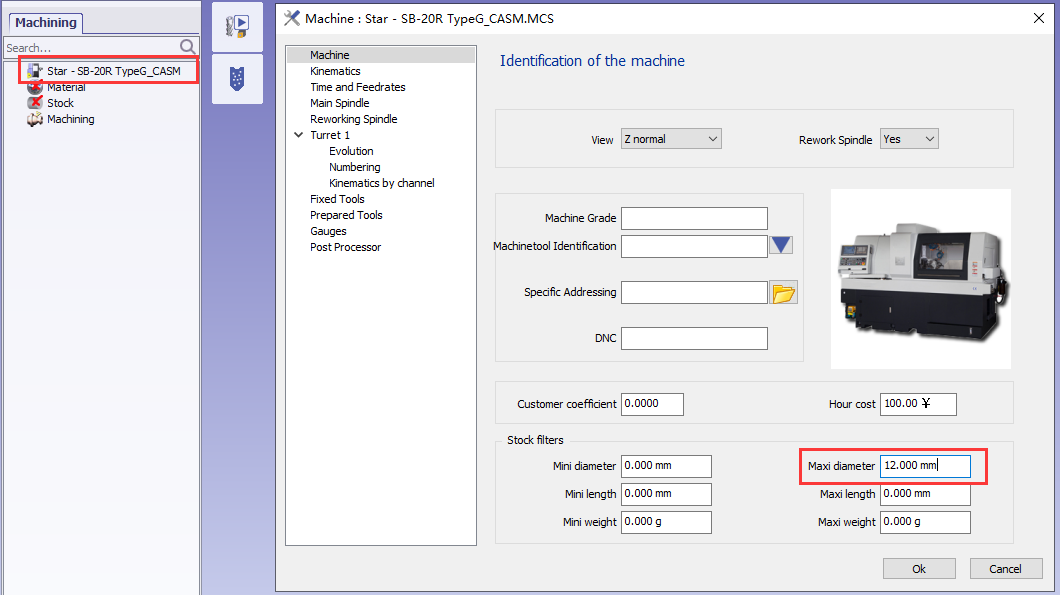

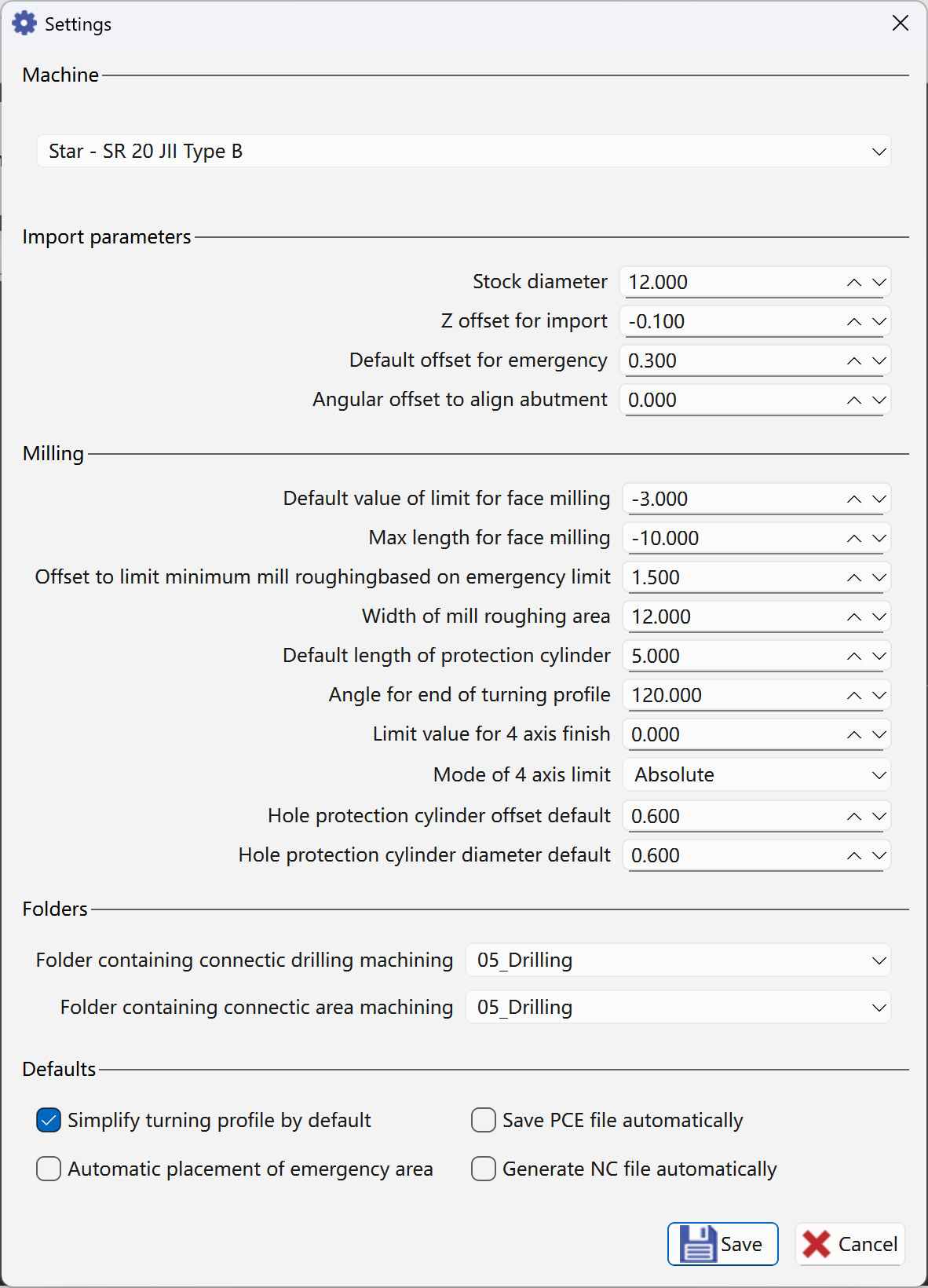

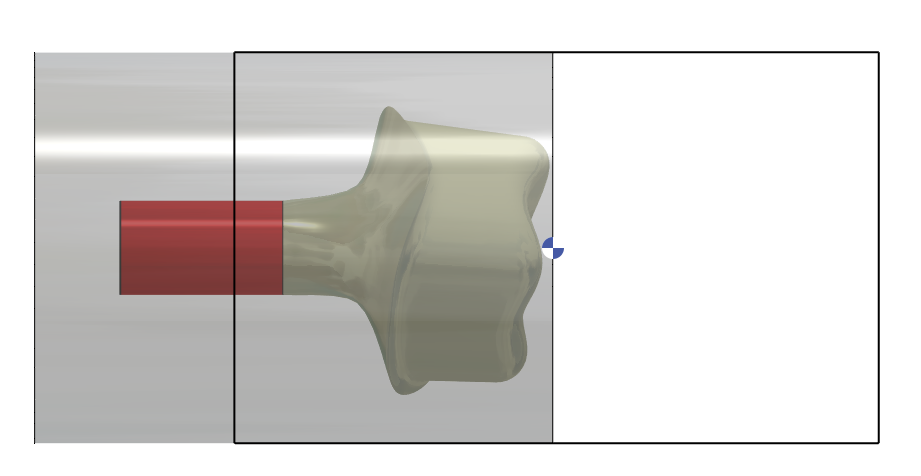

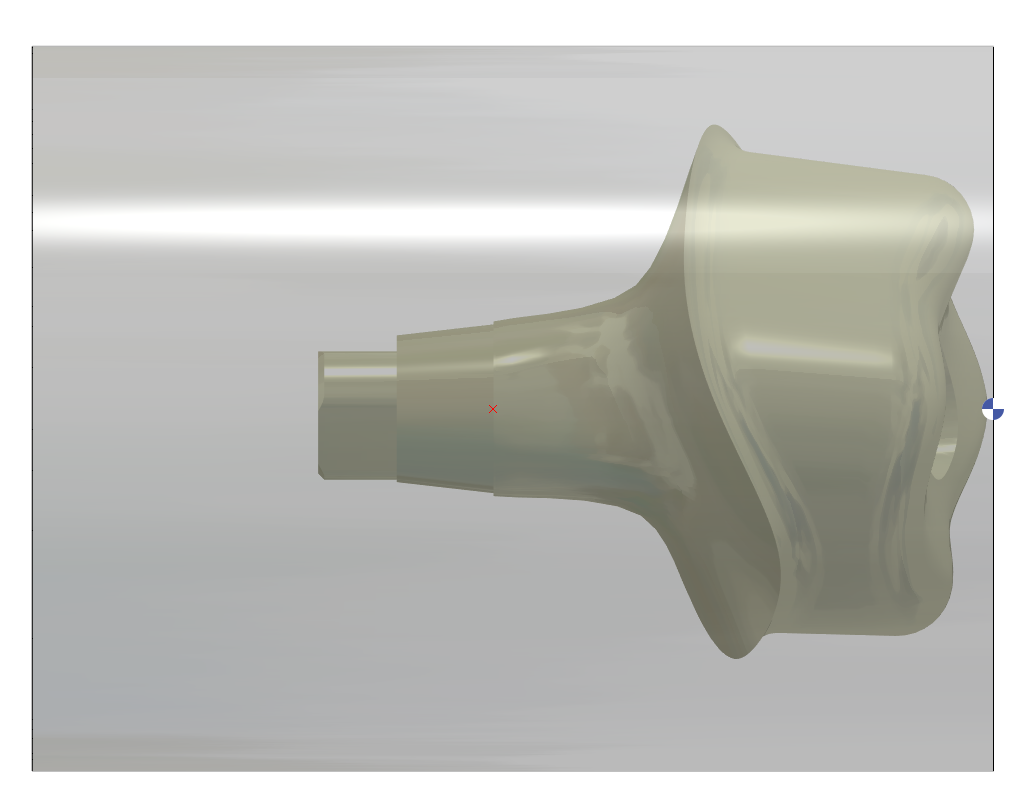

素材直徑在機台文件中更改數值然後儲存機台	棒料直徑大小如果基座大於直徑，將會出現錯誤訊息

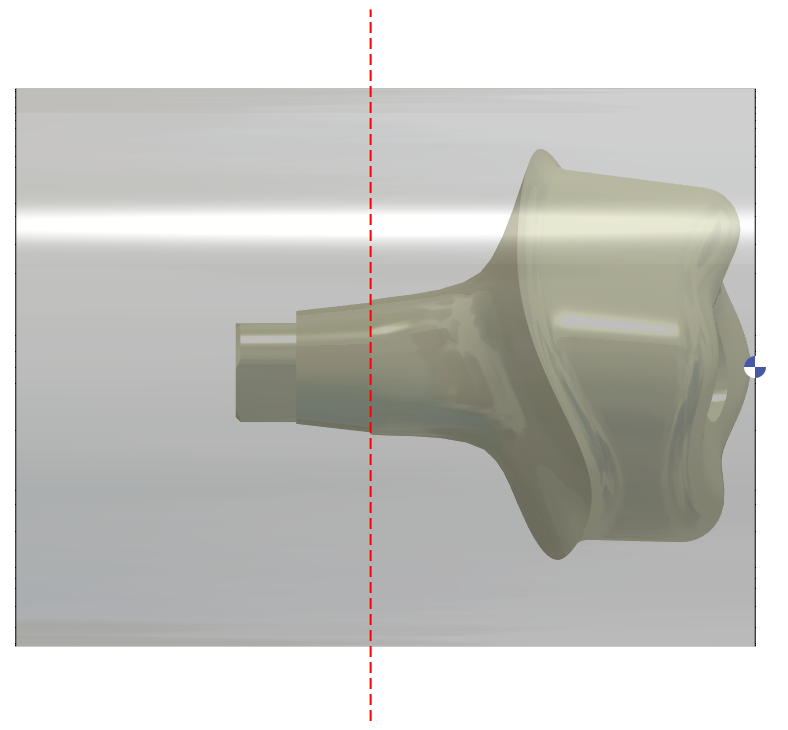

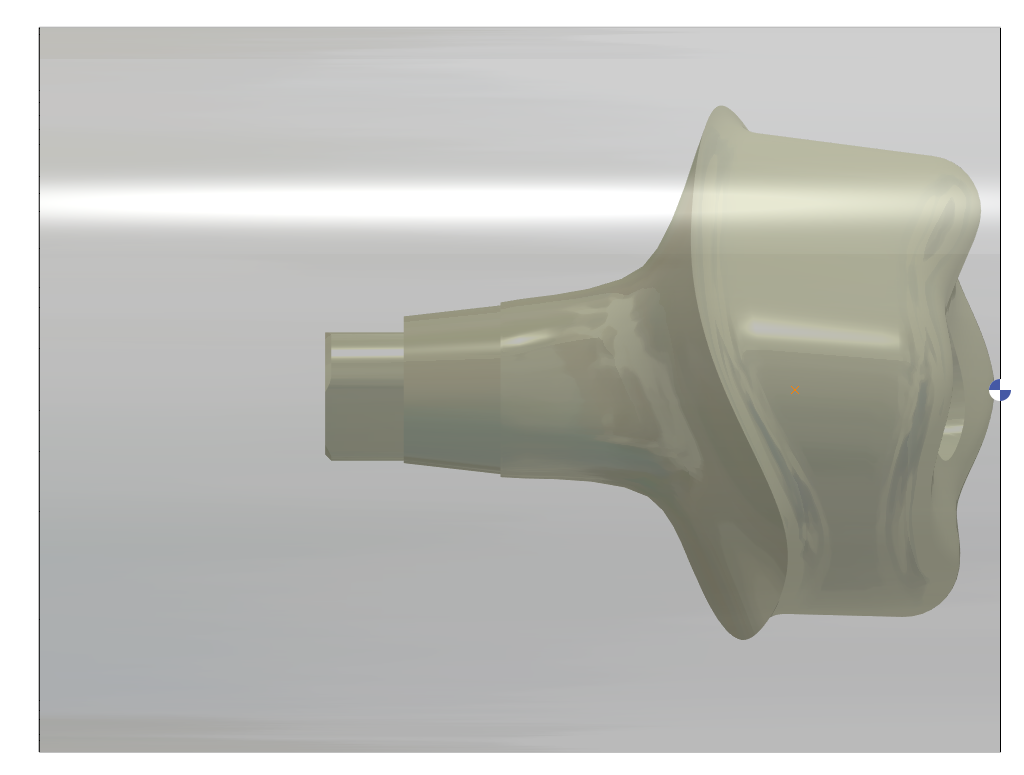

導入的 Z 偏移	根據 Z 0 定位解剖區域。

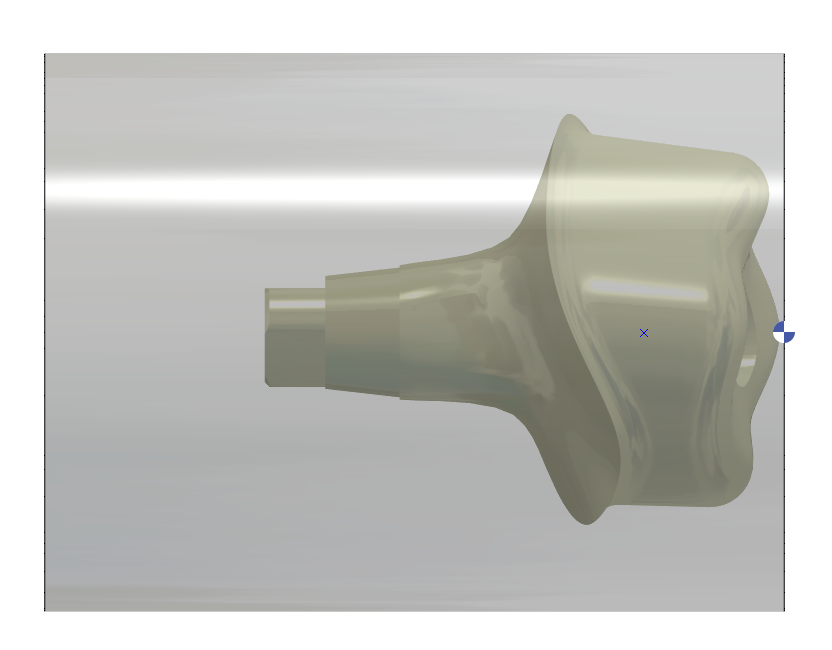

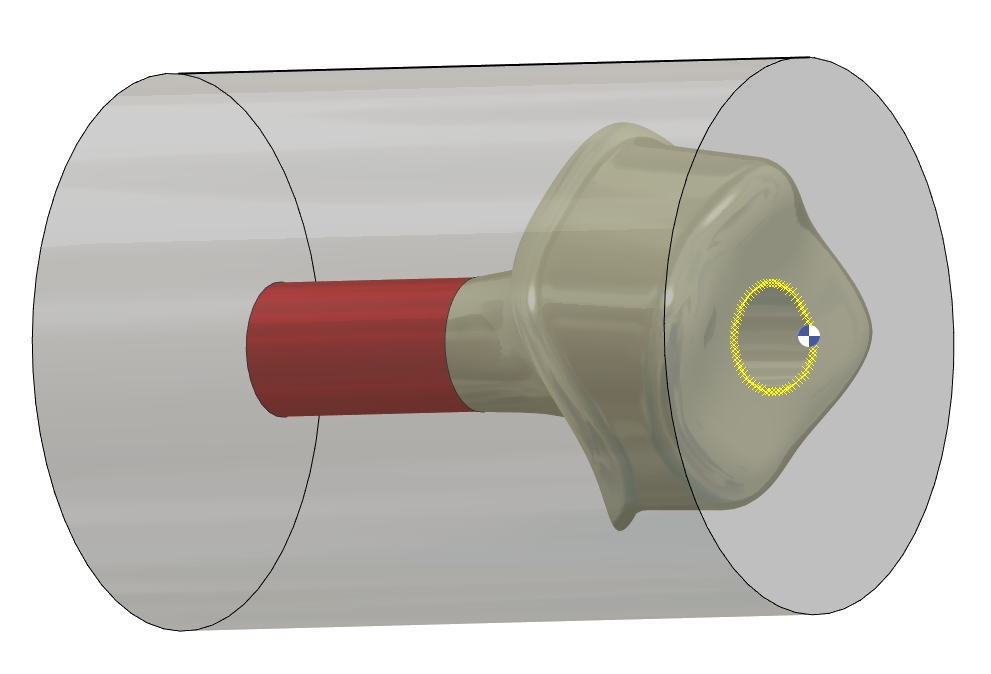

緊急情況的預設偏移	使用 2shape 文件，應用程式可以找到緊急點。我們可以為此點添加安全距離
對齊基座的角度偏移	根據機床，如果銑削刀具沿 X 值為 0，如果銑削刀具沿 Y 值必須為 90

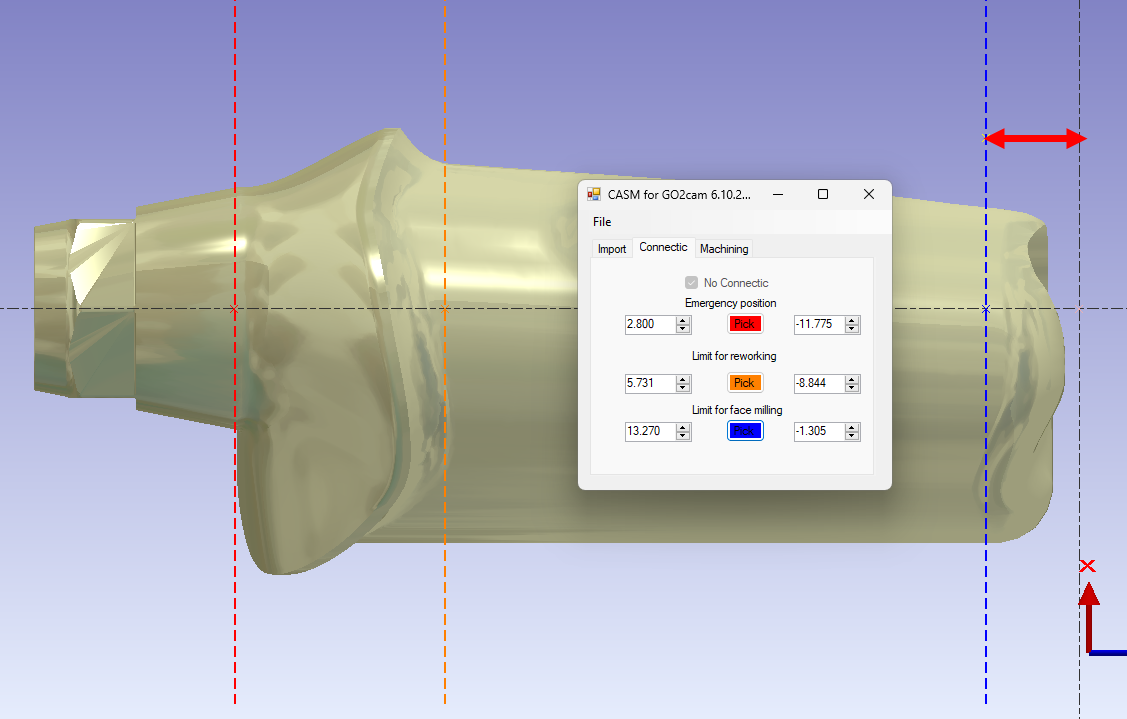

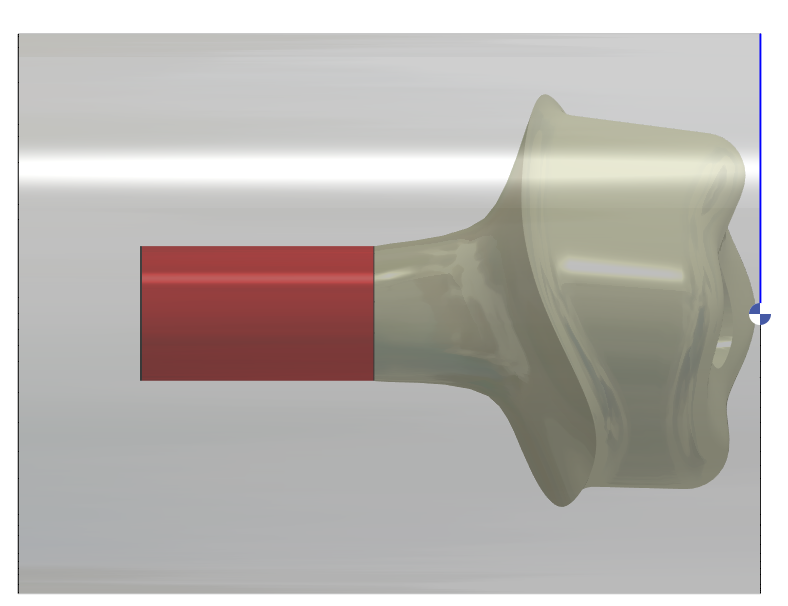

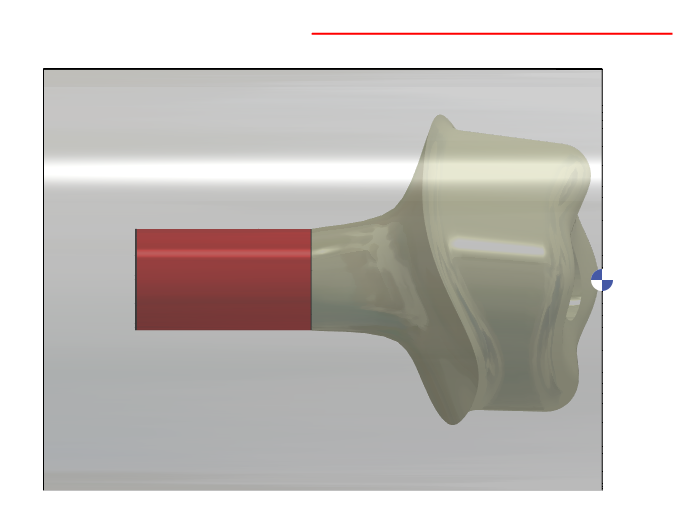

面銑削的預設極限值	The default distance between the 藍色 line and the X axis.

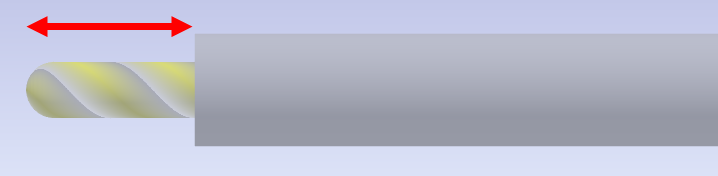

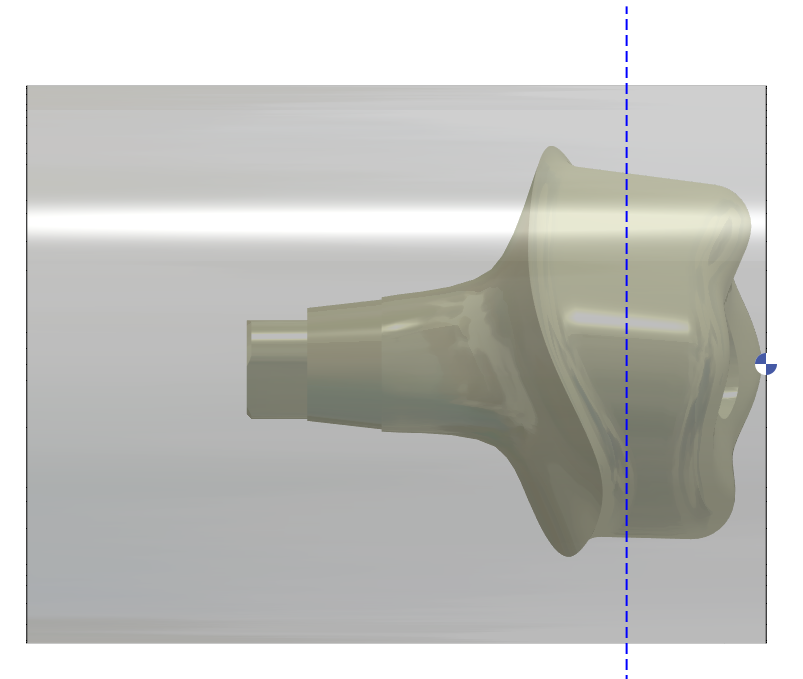

面銑削的最大長度	軸向刀具具有一些最大 Z 區域。

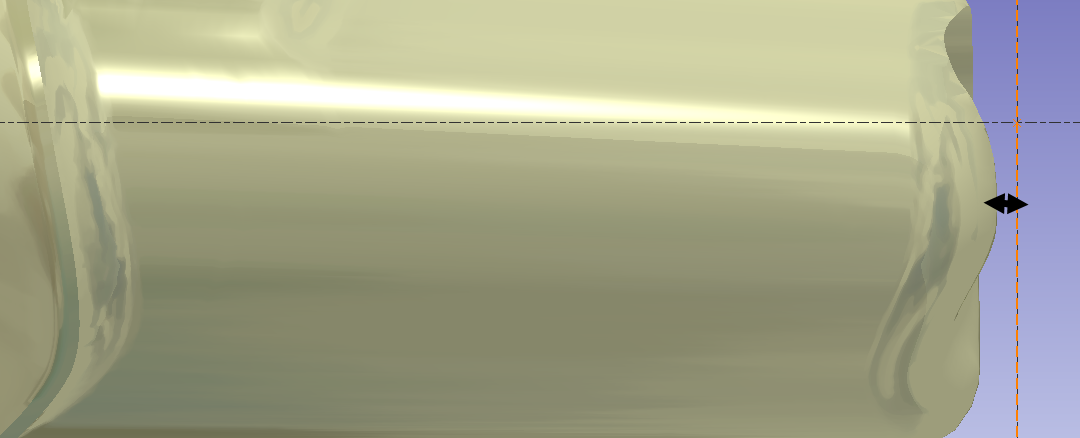

偏移以限制最小銑削粗加工，基於緊急極限	銑削粗加工的安全距離

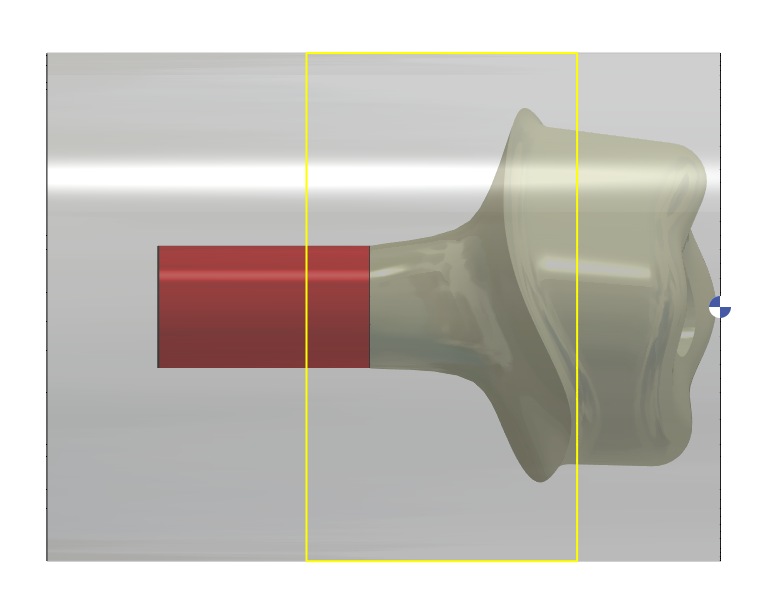

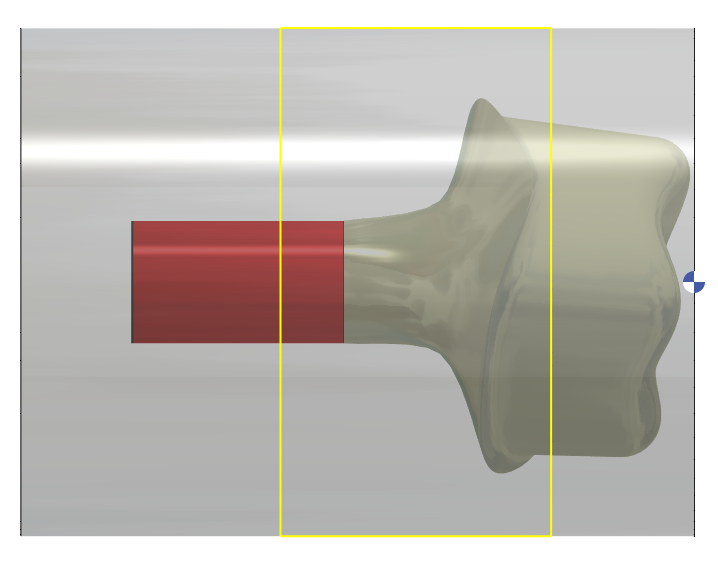

銑削粗加工區域的寬度	銑削粗加工區域的預設寬度

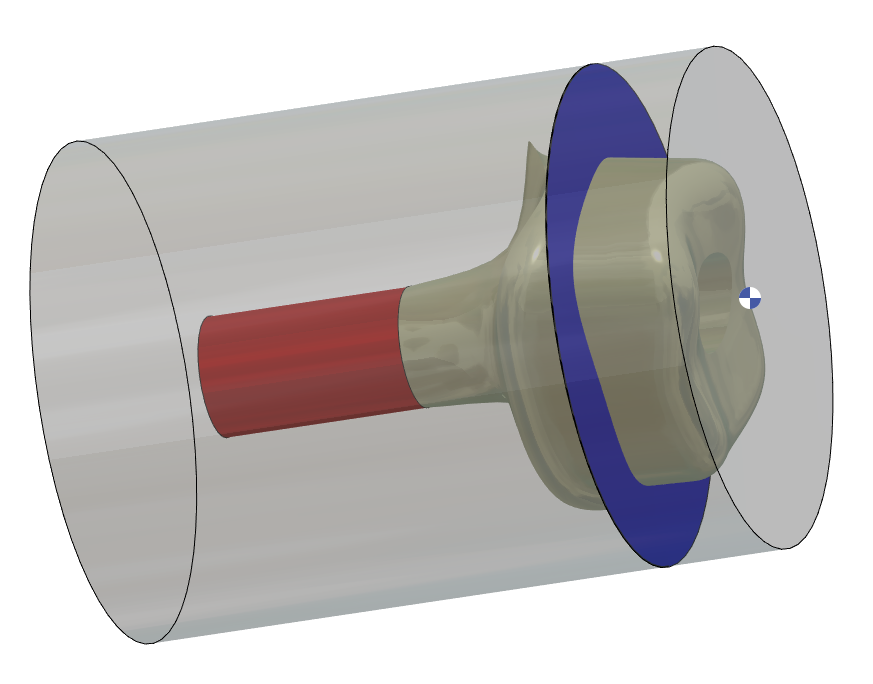

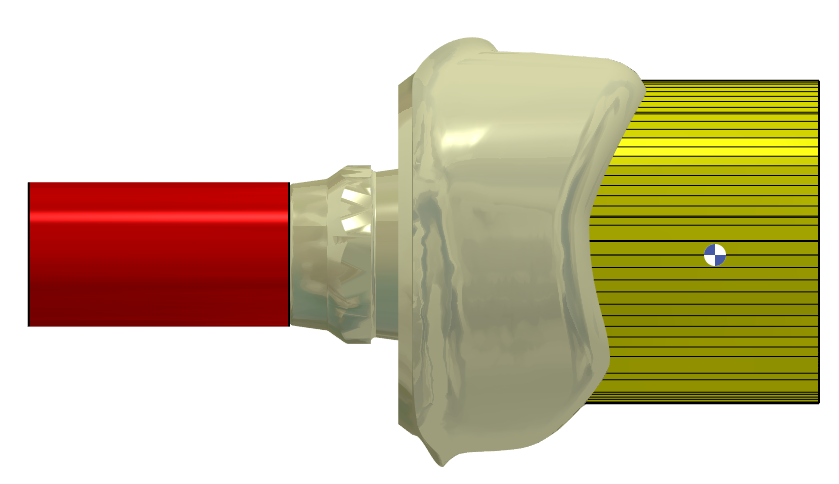

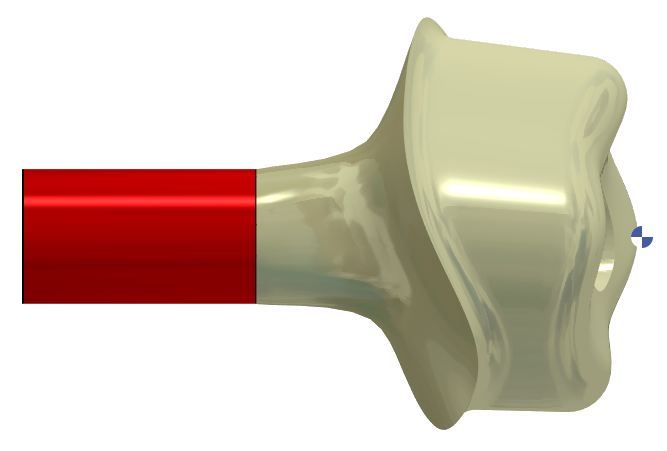

保護圓柱體的預設長度	建立的保護圓柱體的預設長度值
車削輪廓末端的角度	車削輪廓末端的預設角度值
4軸精加工的極限值	在孔辨識中，直徑小於或等於此值的圓柱面將被視為孔
4軸極限模式（絕對 / 相對於面極限）	絕對可以是負值相對用於節省時間並避免在同一區域有 2 個刀具路徑

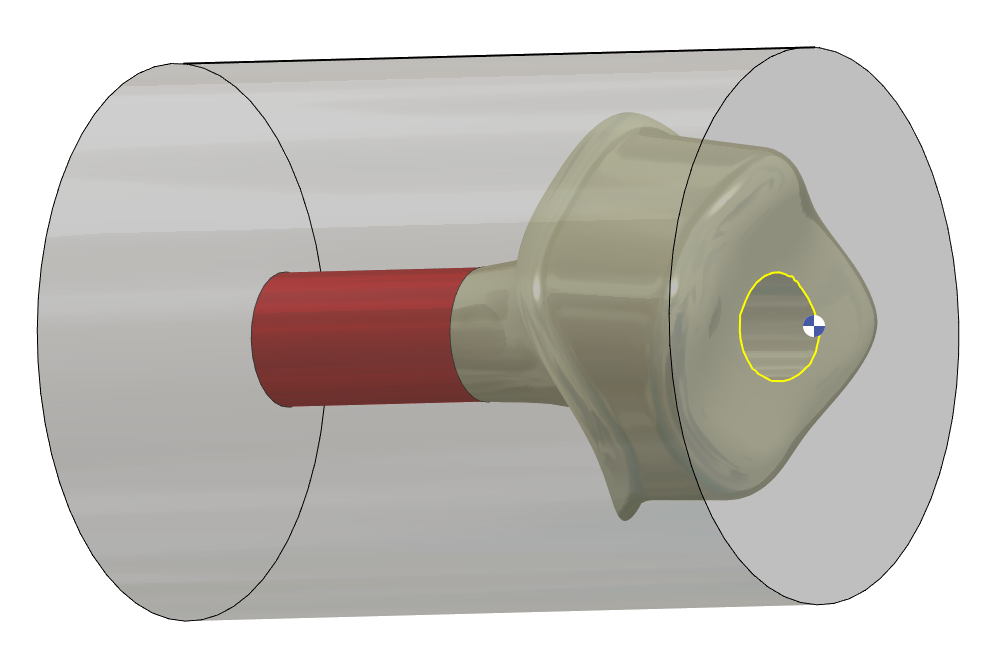

孔保護圓柱體偏移預設值	建立的孔保護圓柱體的預設偏移值
孔保護圓柱體直徑預設值	建立的孔保護圓柱體的預設直徑值
包含連接鑽孔加工的資料夾	指定包含鑽孔加工的資料夾
包含連接區域加工的資料夾	指定包含區域加工的資料夾
預設簡化車削輪廓	預設建立簡單車削輪廓
自動儲存 PCE 文件	GO2cam 文件 (PCE) 儲存在與 STL 文件相同的資料夾中
緊急區域的自動放置	自動建立緊急區域
自動生成 NC 文件	計算後，NC 文件在 STL 文件相同的資料夾中創建

2 - 建立的幾何圖形

圖層	註釋	圖片

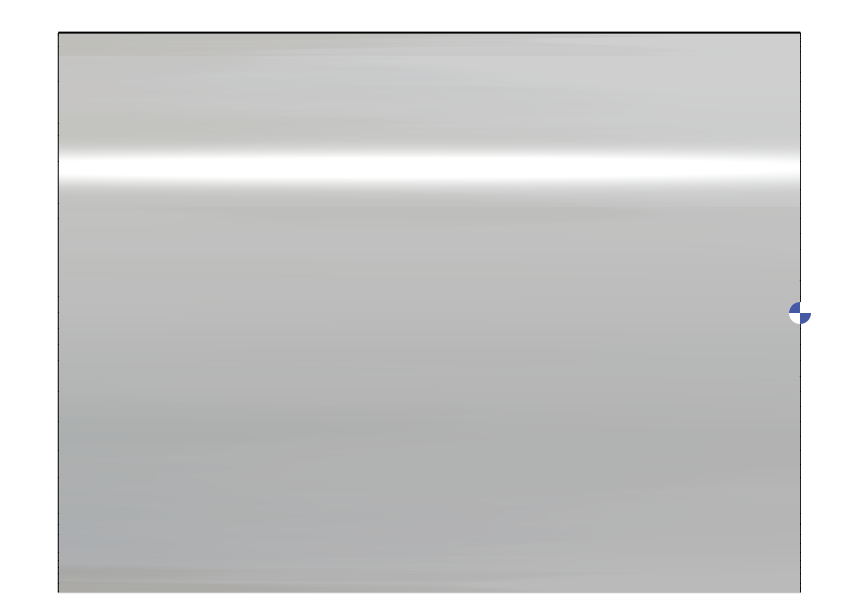

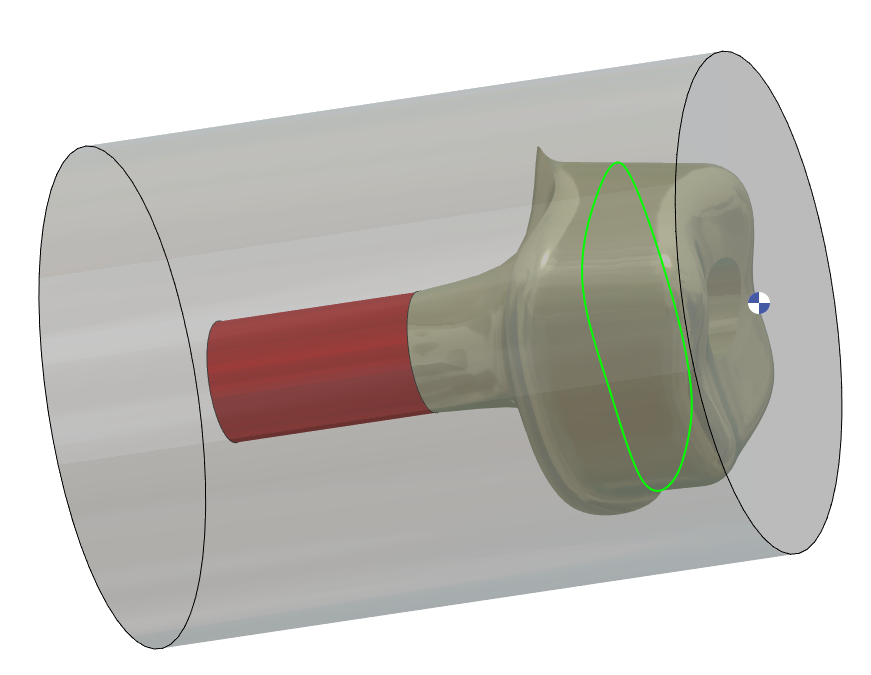

1	素材和用於素材的 2D 幾何圖形
20	2D 幾何圖形用於輔助創建 4 軸實體（圖層 102）。
101	STL 文件 + 連接區域保護 + 孔上的 CAP 曲面
102	在曲面上建立的實體可用於 4 軸加工

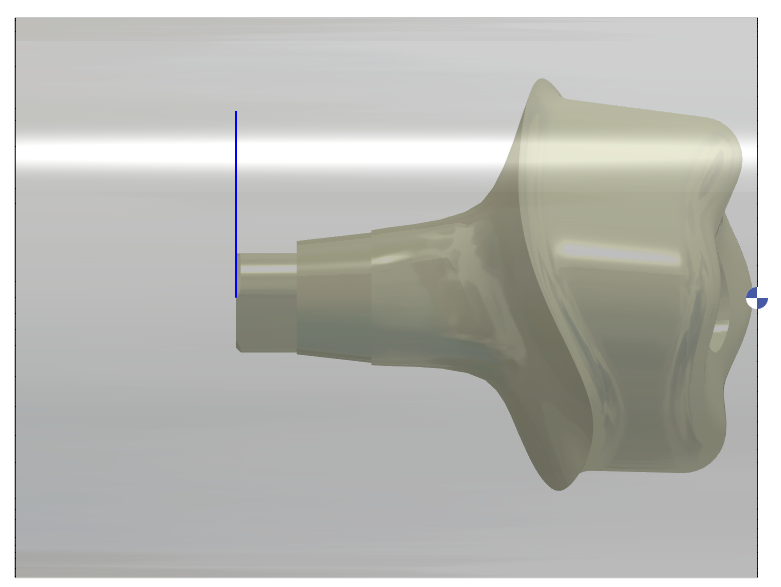

104	面銑削線可用於車削加工中的面銑削
105	切斷線可用於車削加工中的切斷操作（STL 末端）

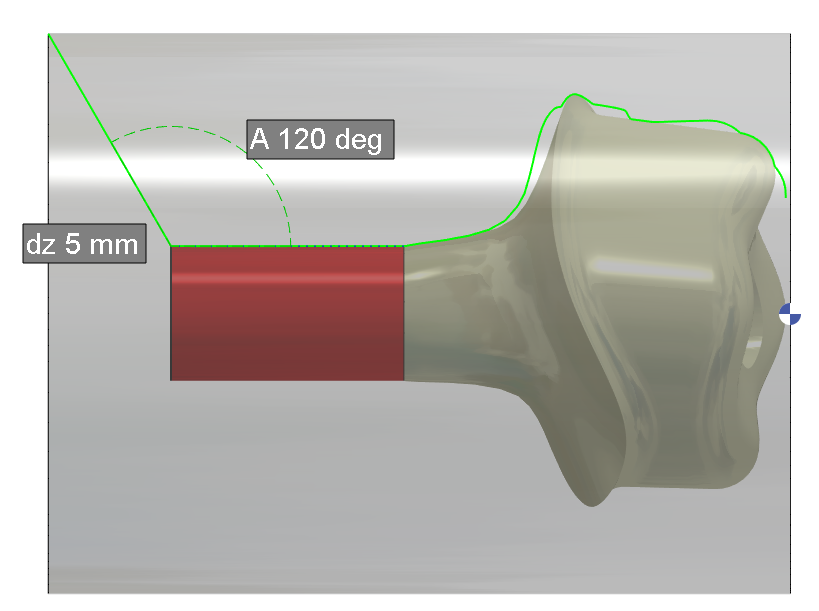

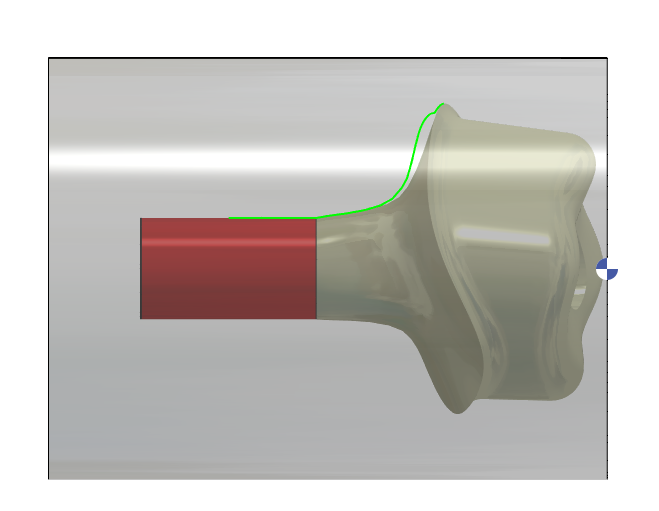

106	車削輪廓基於 STL 輪廓，不含連接區域，加上 5 毫米和 120 度長度和角度在應用程式中固定

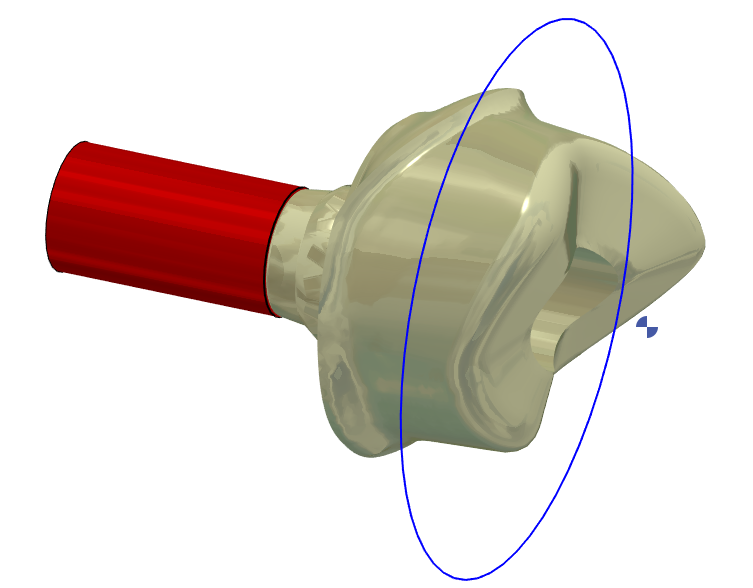

107	4 軸刀具路徑的限制可從參數對話框設置 Z 起始點終點始終在連接區域
109	用於背刀加工的車削輪廓（一些用戶使用此方法避免在連接區域和邊緣線之間進行殘料加工）
112	用於在孔上建立 CAP 曲面的點

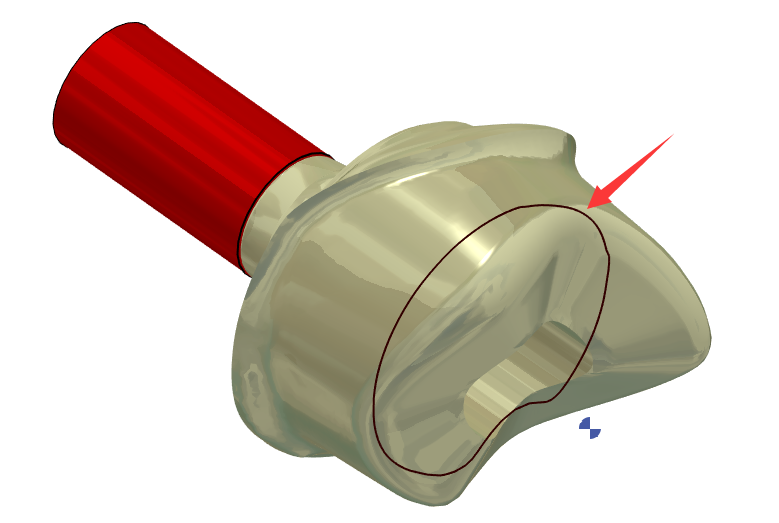

113	用於在孔上建立 CAP 曲面的曲線

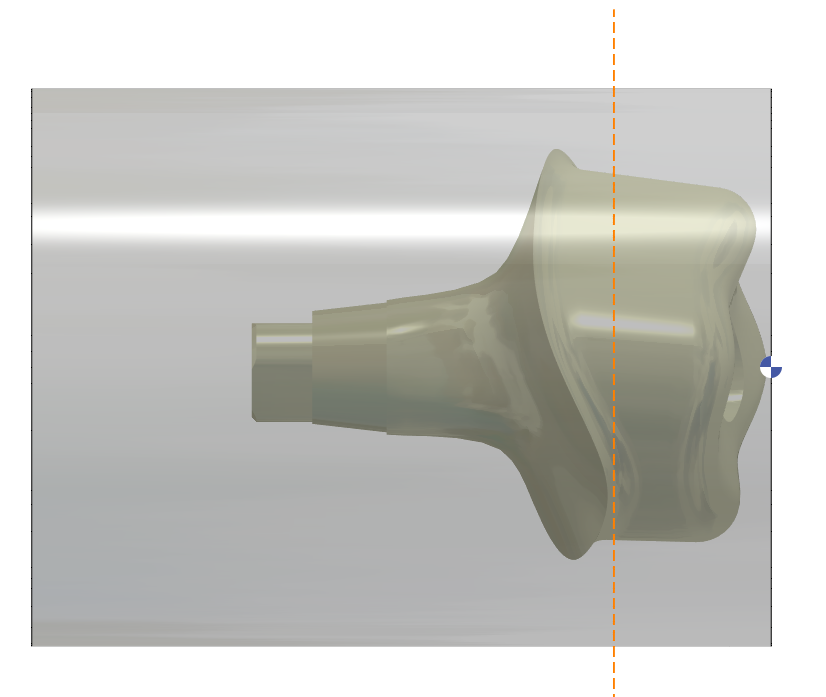

120	C0 和 C180 的銑削再加工極限根據再加工線（橙色）
121	C90 和 C270 的銑削再加工極限根據再加工線（橙色）和連接區域
122	C0 和 C180 的銑削粗加工極限根據連接區域
123	用於限制軸向銑削的面
124	用於限制軸向銑削的曲線
160	2D 幾何圖形用於面銑削限制軸向銑削（圖層 123）
206	用於定義連接區域的點
207	用於定義再加工區域的點
209	用於定義再加工區域的線
210	用於定義軸向銑削區域的點
211	用於定義軸向銑削區域的線
252	用於定義連接區域的線
