循環 : Finish Contour, Contouring, Chamfering

定義

This option is used to control the finish of outside angles by adding:

  • 輪廓線上的圓角（2D或3D實體）

  • 用於打斷角落的倒角

  • 維持的圓弧 的 銳利品質 的邊緣。

Treatmne tof Outside angles.PNG

設置

  • 圓角

  • 倒角

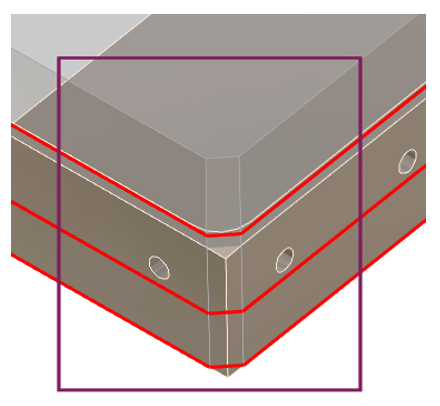

刀具路徑可以透過零件角落的圓角或倒角來程式化。目的是 避免銳利的邊緣，產生平順的角落 .

透過應用此選項，無需修改幾何圖形本身。修改所有角落或選取的角落會是較耗時的工作。若要避免切割角落，只需勾選此按鈕即可 無 並重新計算刀具路徑。

  • 圓弧

在此，目的相反： 直線角度需要盡可能精確。 為此，可以定義產生圓弧的刀具路徑，該圓弧會離開角落再進入，以保護角度邊緣。

此選項僅適用於中心刀具路徑。在策略對話方塊中，設置必須為：

  • 刀具路徑設為左側或右側，且

  • 偏移設為中心。

如果未遵守這些設置，則該選項在對話方塊中不會變灰，但圓弧不會應用於刀具路徑，並會出現警告訊息。

▶️ 觀看解釋策略的影片。

Contouring - outside angles-20240802-075436.png

通用選項：

半徑/長度： 插入圓角和圓弧的弧值，或倒角的長度值。

最大角度： 輸入零件上用於打斷角落的最大角度值。這樣，可以根據角落的大小來應用切割，例如：

  • 輸入 90°，所有鈍角角落 (>90°) 都將被避免。

  • 輸入 60°，所有小於 60° 的銳角角落都將被切割。
