槽並非以實體設計，槽的中心有一段線段：

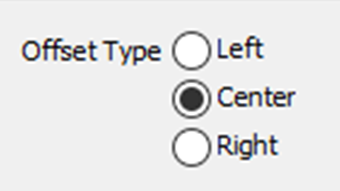

• 設定一個 中心 / 零件 刀具路徑，

• 選取的輪廓是「中心」，沒有寬度：寬度是刀具直徑值。

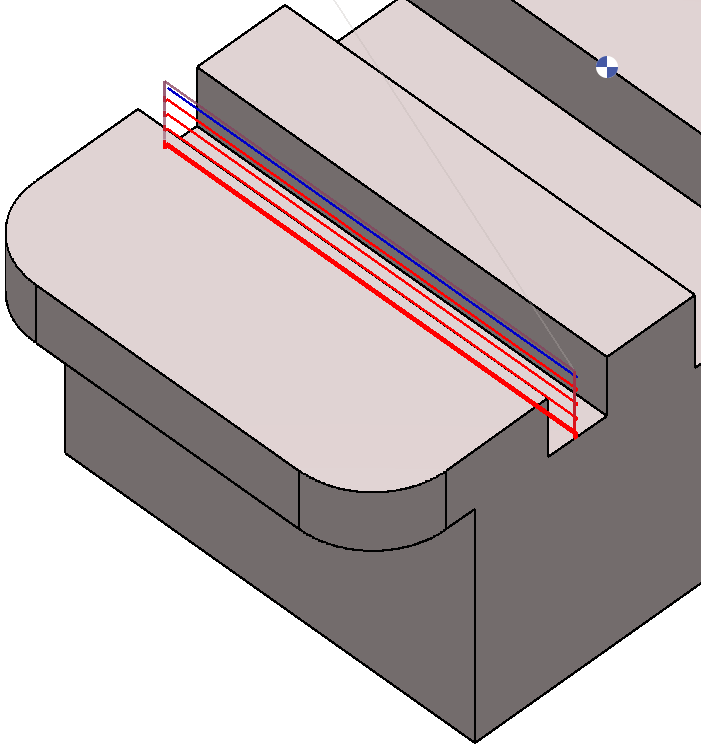

雙向路徑設為 否 .

雙向設為 是 且連續刀具路徑設為 否 .

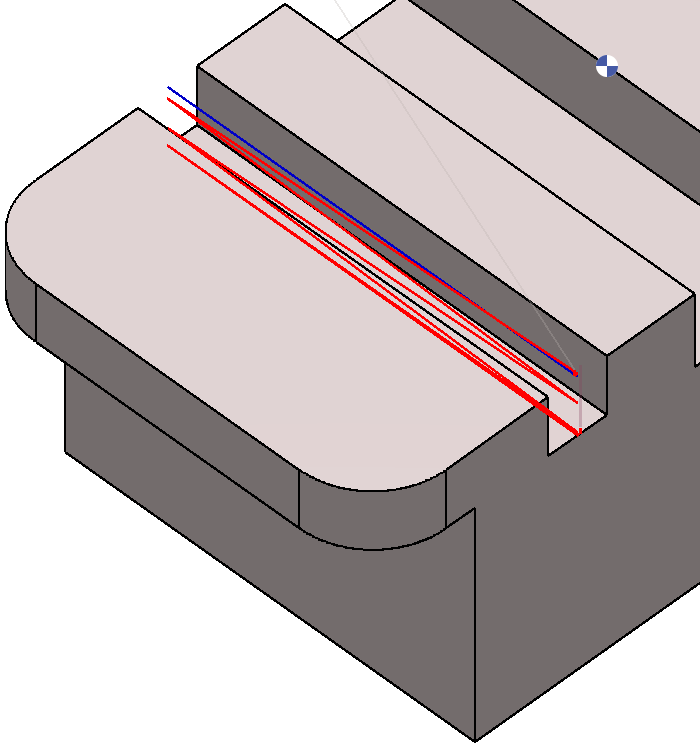

雙向設為 是 且連續設為 是 .

沒有中心，只有槽的側邊。只需選取線段並定義以下設定：

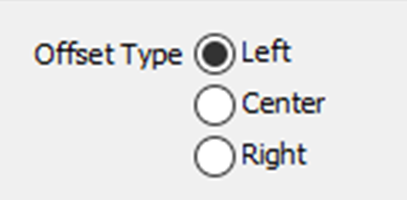

• 偏移類型必須定義 相對應地 。在此情況下，偏移類型是 左 ,

• 選取的輪廓是「 側邊 」，且需要定義槽寬。

在此情況下， 刀具路徑 和 偏移類型 均已設為左。

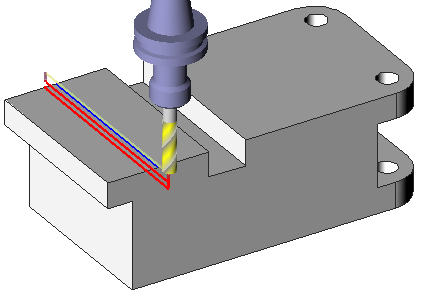

輪廓的選取直接在實體上完成。通過點擊實體（-20 和 -70）來選擇高度。在策略中，選擇 兩個導引點 .

槽寬 = 0，因為我們直接選擇槽的底部。

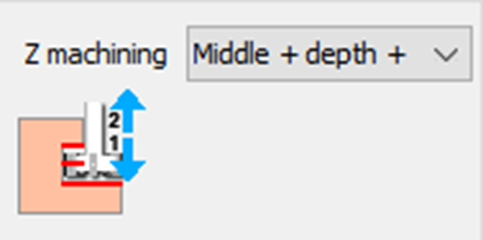

將 Z 向加工 設為「中間 – 深度 + 高度」，定義加工過程：

• 從...開始 中間 ,

• 向下到 深度 ,

• 然後到 中間 ,

• 並向上到頂部 高度 .

此行為可以在模擬中檢查。

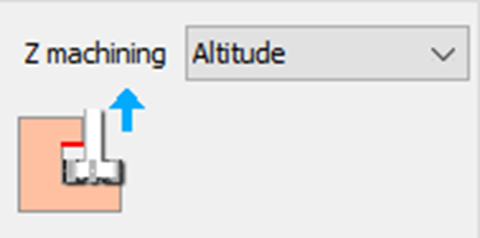

情況與前一個範例非常相似：不同之處在於對 Z 向加工 .

的管理。選擇高度並通過直接點擊實體來定義頂部的高度。

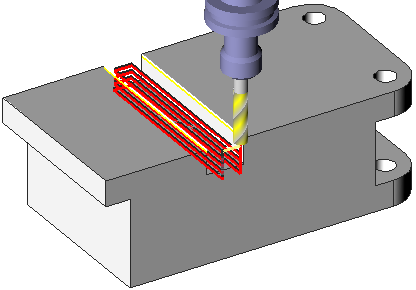

情況與鍵槽中心 1 路徑相似。然而，在這裡，可以通過直接選擇底部或輪廓線來完成選取。

這允許製作寬度為刀具側邊的槽

為此策略選擇「選取的輪廓： 輪廓 」。
