銑削刀具管理
↑ 回到頂部

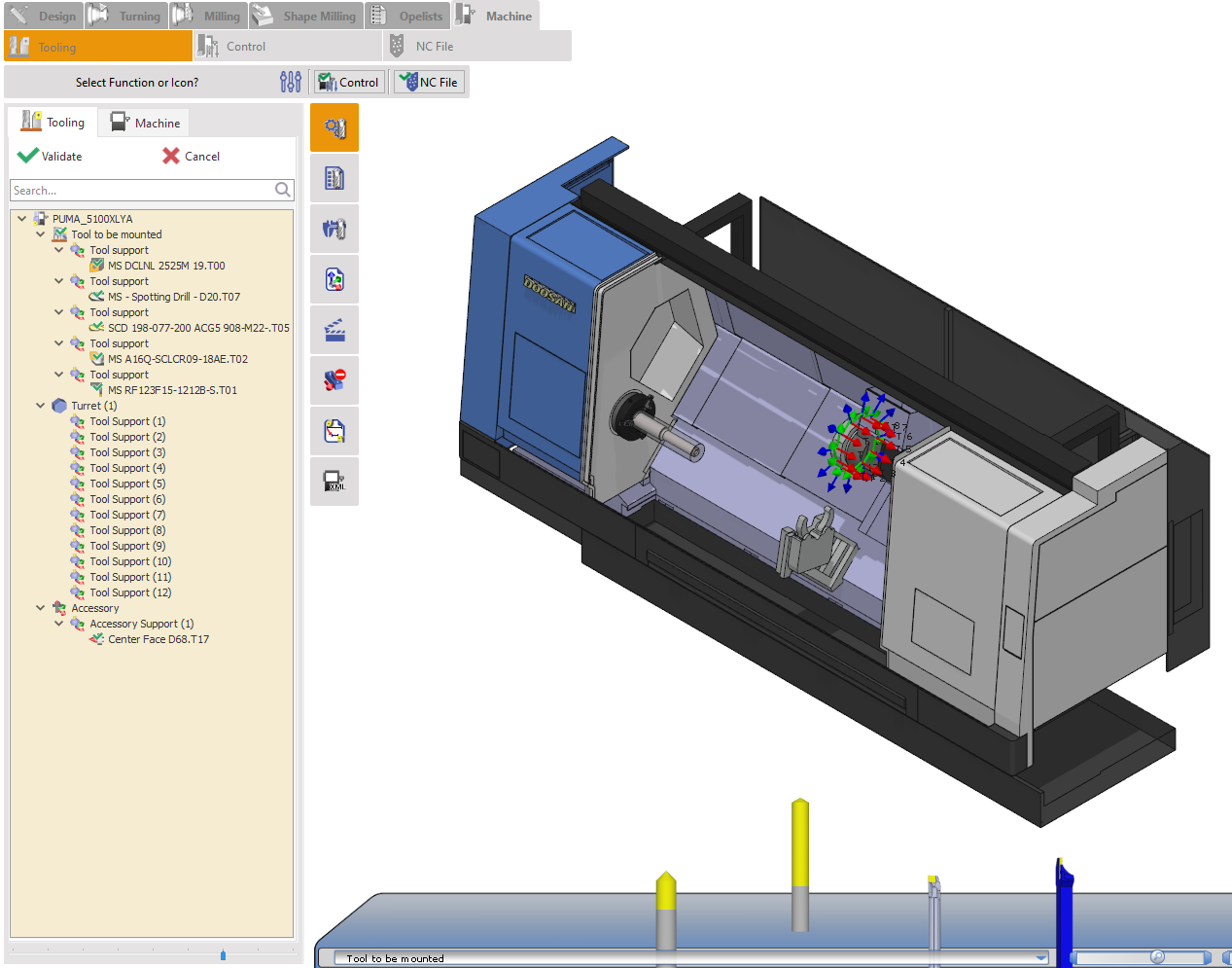

當您點擊「刀具選單」時，系統會提示使用者設定刀具。

「刀具樹」顯示加工程序所需的所有刀具。

在「待安裝刀具」下方，您會找到目前未安裝的刀具。

在「刀庫/刀塔」下方，您會看到機台的刀庫，其中列出已安裝的刀具。

若要安裝刀具，請將其從「刀具支撐」位置拖放到刀庫中的適當「刀位」。如果尚未定義刀把，請為每把刀具插入刀把。

「機台」子標籤顯示機台的設定。

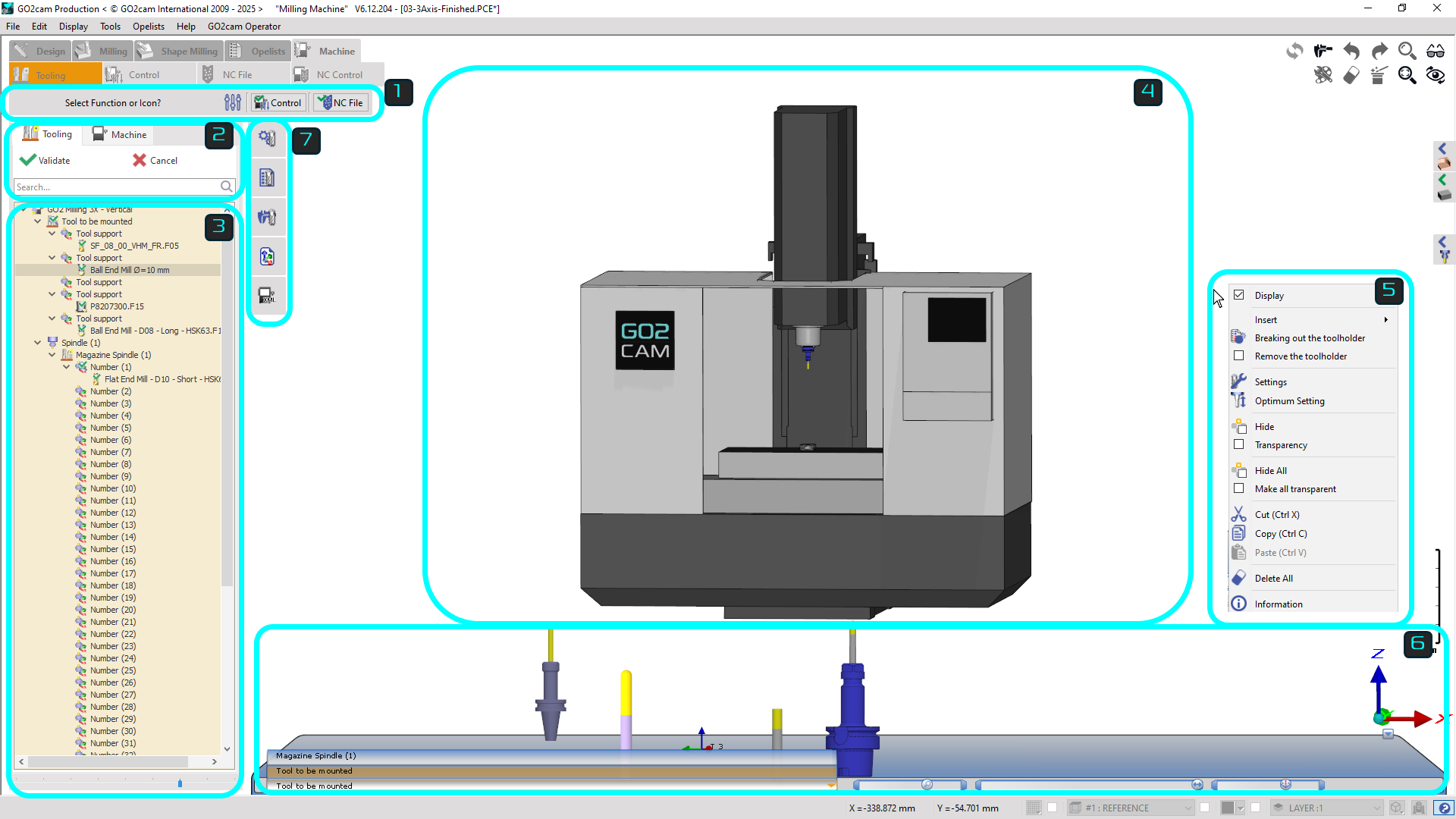

功能區: 提供圖形顯示、干涉偵測、驗證並移至控制選單，以及驗證並呼叫後處理程式的設定。

刀具樹標籤頁: 有兩個標籤頁；主要的「刀具」標籤頁用於機台上的所有刀具設定，而「機台」標籤頁用於顯示機台組件的功能。

刀具樹: 此樹狀結構列出機台上所有刀具安裝軸。它分為待安裝刀具清單，以及刀具可安裝的刀架/刀塔/主軸。

圖形視窗: 機台及其組件和刀具安裝軸的 3D 模型，可進行互動操作，手動安裝刀具和刀把。這提供了設定的視覺化理解。

快顯選單: 針對樹狀結構、刀具/刀把、機台視窗等不同區段，提供各種具有不同功能的快顯選單。

刀具架: 待安裝或已安裝刀具清單的 3D 模型顯示在底部的刀具架上。使用者可以從那裡將刀具拖放到機台上，添加刀把等。

工具列指令 : 此選單提供刀具和加工程序的進階設定。

觀看介紹介面及其功能的影片。

一般操作

刀具環境包含實用的功能，但操作複雜的 3D 模型（如多軸刀塔）可能具有挑戰性。使用者應使用篩選器和滑鼠控制來改善模型定位並避免視覺遮擋。

刀具架操作

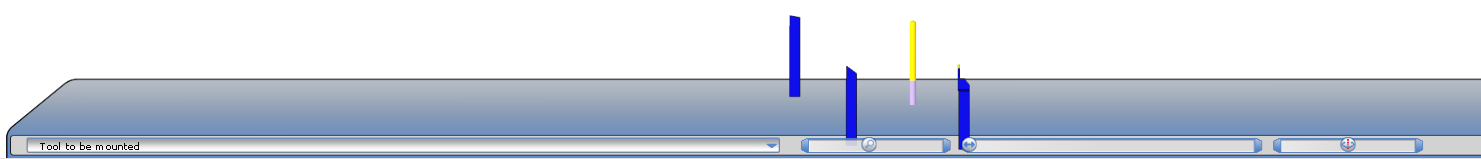

刀具架是一個 3D 互動式刀具車，用於預加工設定。它允許縮放、旋轉和篩選，以檢查刀具並僅顯示已載入機台刀庫中的刀具。刀具安裝完成後，刀具架可以最小化，因為其主要用途已完成。

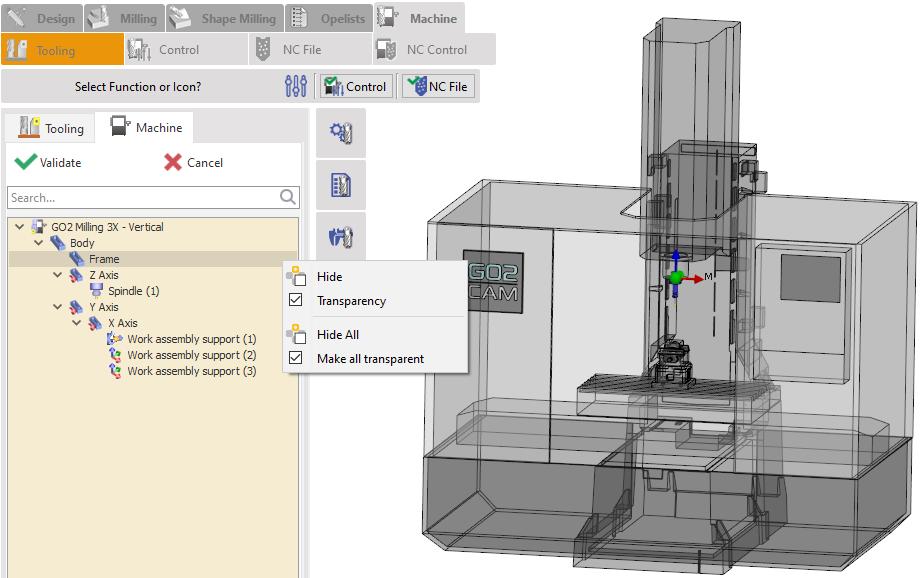

機台樹標籤頁

在 MTE 環境中，「機台樹」標籤頁允許使用者隱藏、顯示或使 3D 機台組件透明，這與僅限於刀具和刀把的「刀具樹」標籤頁不同。它列出所有機台組件，方便存取，並允許對組件進行約束移動，以進行精確的 3D 操作。

在刀具選單中，您會找到一個標示為「 「待安裝刀具」 」的區段。此區段中的每個刀具支撐都包含一把需要安裝的刀具。若要手動安裝刀具，只需將其從「 拖放 」區段拖放到您刀塔或主軸上的可用刀具支撐即可。 ‘ 待安裝刀具 ’ 」區段拖放到您刀塔或主軸上的可用刀具支撐即可。

範例:

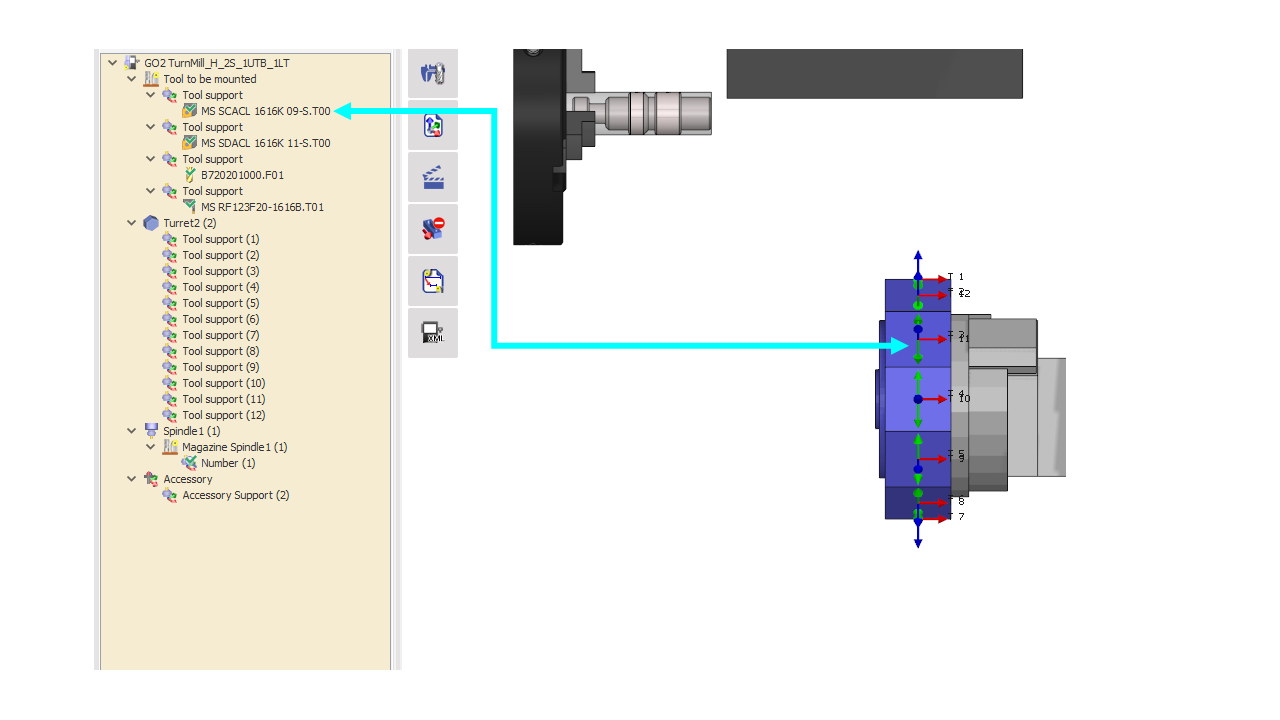

在提供的影像中，刀具「 「MS RF 123F20-16168.T01」 」被拖放到「 刀塔 2，刀具支撐 (1) .

1. 影像 1 」顯示刀具在「 「待安裝刀具」 」區段中的初始位置。

2. 影像 2 」顯示刀具放置在刀塔刀具支撐上之後的樣子。

」 顯示於「 影像 3 」

從刀具樹拖放到刀塔/主軸。 ），其中包含準備安裝的刀具。若要手動安裝刀具，只需將 3D 模型拖放到所需的刀塔或主軸刀具支撐上，每個刀具支撐都標有編號的主軸系統，方便識別。 顯示於影像 1

1. 在「待安裝刀具」區段（

2. ）中，您可以透過將刀具直接拖放到刀塔或主軸來進行安裝。安裝程序很簡單：

3. 選取刀具樹中的刀具

按住滑鼠左鍵拖曳

下方為您從各不同區段的快顯選單中獲得的參數：

機台快顯選單

新增

此選項會移除目前安裝在主軸或刀塔上的所有刀具，讓您可以從新的刀具設定開始。

開啟

開啟現有的 FMO 檔案

另存新檔…

將機台上的所有刀具設定儲存為 FMO 檔案

• 透過右鍵點擊樹狀結構或 3D 視窗中的機台，即可快速存取和設定工件夾持裝置/WAG。 工件夾持裝置

• 當尚未設定工件時。

此指令可作為快顯選單選項使用

分配機台刀具 在「機台」標籤頁中，可透過在樹狀結構或 3D 視窗中右鍵點擊來存取新增組件的設定。

點擊連結以取得詳細資訊。

自動替換程式中定義的刀具，替換為機台上已安裝的相容刀具（以 FMO 檔案形式）。

刀具清單

開啟刀具清單

刪除所有刀把

移除機台上的所有實體刀把

移除機台上所有已安裝的刀具和刀把

待安裝刀具快顯選單

顯示

隱藏/顯示刀具架

調整刀具架上刀具之間的間距。

刀具支撐快顯選單

插入

允許您新增實體或標準刀把

隱藏

在 3D 環境中隱藏/顯示選取的刀具支撐中的刀具和刀把。

透明度

在 3D 環境中將選取的組件設為透明。

全部隱藏

在 3D 環境中隱藏選取的組件群組。

設為透明

在 3D 環境中將選取的組件群組設為透明。

變更位置

允許將目前刀具支撐的組件移動到機台上的另一個刀具安裝位置。這可以是另一個刀塔或刀架、刀塔上的另一個刀具支撐位置，甚至是同一刀具支撐中的另一個刀位（如果可用）。

剪下

移除選取的刀具支撐中的組件（保留在剪貼簿中），可貼到另一個刀具支撐位置。

複製

建立選取刀具在剪貼簿中的複製品。

插入剪貼簿中的刀具。

刀具快顯選單

自動安裝於

… 機台的刀塔和/或刀架。

對於選取的刀具，使用者選擇要安裝的刀塔或刀架，這是一種半自動安裝。

拆解刀把

拆解標準刀把及其刀具，以便更換刀把。

刀塔定位

對於非同軸刀塔，手動指定刀座位置。

設定

可以透過修改刀具的有效長度（可調值）、平移或旋轉來調整刀具。調整期間，刀具規格值—有效長度、X/Y/Z 平移、Y/Z 旋轉—會動態計算並顯示。

群組設定

它允許對刀具參數進行集體設定，例如瑞士式加工中刀具架上的刀具。

反轉刀具方向

將刀具旋轉 180°。

最佳設定

僅在銑削中，它會自動變更為正確的可用長度。
