介紹

GO2cam 是完全參數化的，這意味著您可以：

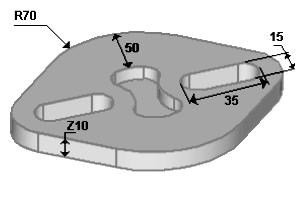

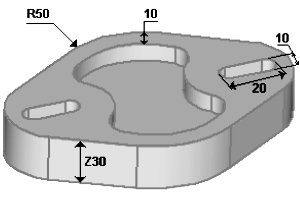

  • 輕鬆創建零件系列，

  • 修改尺寸，

  • 進行原型製作等。

零件的設計方式對於使其可修改與否非常重要：如果一個元素被修改，平行、同心、相切約束將被遵守，因此所有與之相關聯的元素也會被修改。

參數化草圖範例

本章旨在教您參數化設計的基礎知識。

我們將在此向您展示如何設計一系列簡單零件。

在以下範例中，有 3 個尺寸很重要。

  • 的 中心之間的距離 2 個孔，稱為 L。

  • 的 直徑 的 2 個孔。

要設計一個參數化零件，所有幾何元素必須彼此鏈接。

這些鏈接是機械約束，例如平行、相切、同心等。

我們將逐步向您展示如何構建此零件以及之後如何修改它。如果您願意，可以在 GO2cam 中重現它。

設計

進入 GO2cam 並通過為零件命名來開始繪圖：例如 Part #1。

說明

影像

步驟 1：

Click Circle Creation, click on 預定義圓 [1] command.

點擊 軸的交點

在對話框中輸入 4（半徑），然後 輸入 .

步驟 2：

預定義圓 命令仍然處於活動狀態。

通過其坐標創建中心： X=75, Y=0 .

輸入 12.5 作為半徑值。

步驟 3：

預定義圓 命令仍然處於活動狀態。

點擊一個已創建的孔， 上下文游標 指示 同心度 （）。輸入 5 毫米作為偏移值。

對第二個孔重複相同的操作。

步驟 4：

點擊 線段 命令。

依次顯示您剛創建的兩個外圓，上下文游標指示相切（）。

重複這些操作 2 次以創建頂部和底部的線段。

步驟 5：

點擊 繪圖 命令。

Pass the cursor on the 2 outside circles and click when the automatic GO2cam suggestion is correct.

零件完成。

修改

零件完成後，使用 Ctrl+S 鍵保存當前作業，然後轉到 文件, 另存為 … 並為您的零件選擇另一個名稱（例如 Part #2 ）。現在您可以修改零件了，沒有比這更簡單的了！

轉到 編輯 ，然後選擇 編輯元素 （快捷鍵是 Ctrl+H ）。點擊您創建的第一個圓，您可以在對話框區域修改其特性。通過輸入 12 來修改直徑。對第二個圓執行相同操作，修改 X 位置（對於 L 值）和直徑。第二個零件完成！

您可以對第三個零件重複相同的操作。

如果零件的設計方式不是我們教您的方式，則修改是可能的，但整個形狀不會移動並遵守零件的拓撲結構。
