排版是一個可選模組，它能夠 最佳化多個圖形的定位 在素材中。它在線切割加工的選單中可用 設計。

Many rules are similar to the nesting option of milling: 點擊此處 to get further information.

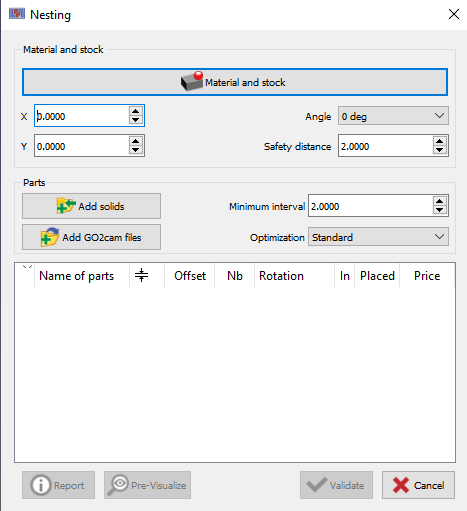

一個新的 現有素材 核取方塊已加入到排版指令對話方塊中。

  • 啟用時，目前專案檔案中已定義的素材圖形會被自動選取。

  • 這使得透過允許您將零件排版到自訂或預定義的素材幾何圖形上，超越範例庫，從而提供更大的彈性來使用材料。

HELP - Geometry Generalities - Nesting on Existing Stock-20251216-062738.png

有些規則對線切割加工是特定的：

  • 排版的圖形是必須的 沖孔 圖形，

  • 幾何圖形是 2D 輪廓線 ，（不是實體，如銑削加工中），

  • 螺紋孔必須預先定義，它們將在排版過程中被複製，

  • 連接桿在線切割加工中不存在。

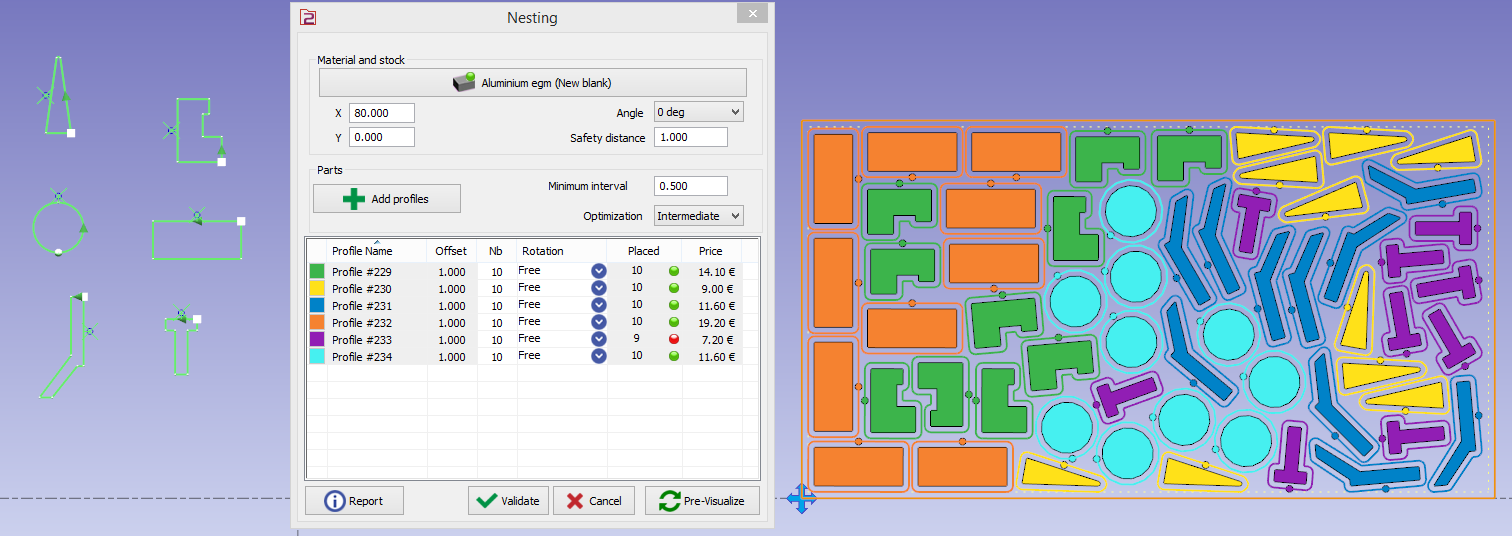

下方是 6 個沖孔圖形排版的範例。

您可以處理已加工過的 *.PCE 檔案。

點擊「新增 GO2cam 檔案」可開啟並排版 *.PCE 檔案。

其他指令

Management of stock: 點擊此處獲取詳細資訊
