When planning 5-axis machining cycles, selecting the appropriate surfaces is essential. During the geometry selection process, the chosen faces—referred to as Drive surfaces—are the specific areas where machining takes place. However, this process can become cumbersome, particularly when dealing with multiple surfaces that have varying curvatures.
GO2cam 提供多種曲面選擇模式，以簡化此流程。
|
||
|

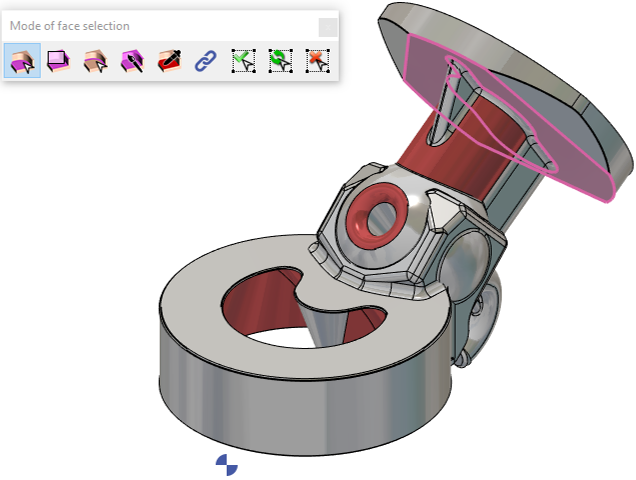

點選選擇 點選曲面以進行選擇。若要進行複選，請逐一選擇各曲面。 |
|
|

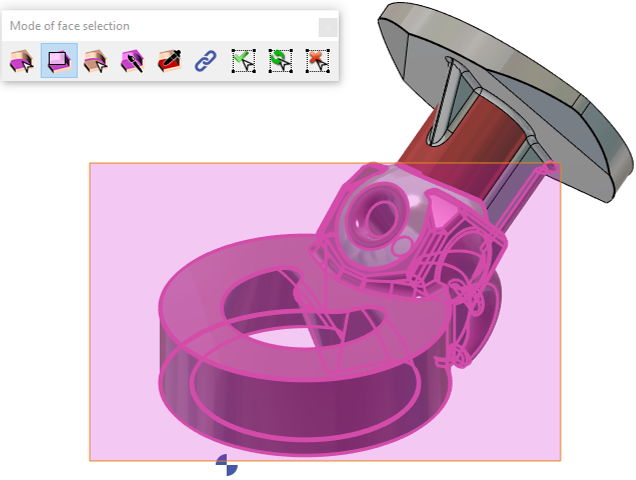

視窗選擇 按住滑鼠並拖曳以建立矩形選擇視窗。視窗內所有完整的曲面都將被選取。 |
|
|

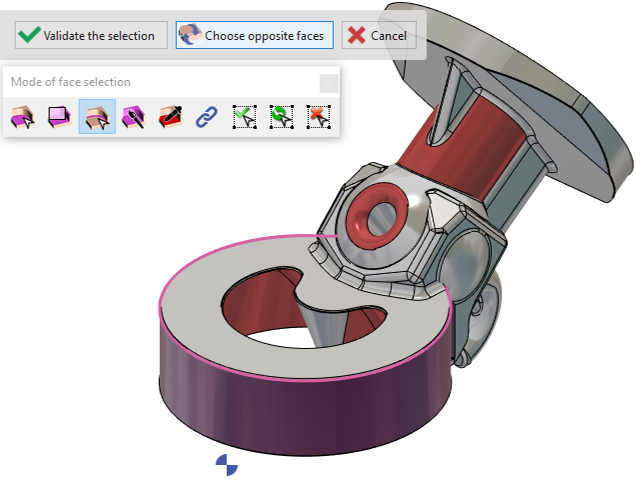

邊緣路徑選擇 點選實體的邊緣輪廓，以選取與這些邊緣相連的曲面。 |
|
|

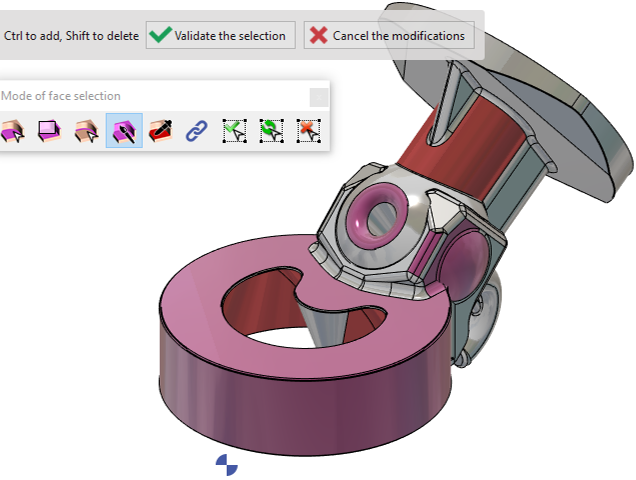

筆刷選擇 按住 CTRL 並將滑鼠指標移到曲面上，即可自動選取。按住 SHIFT 並移到曲面上可取消選取。此功能對於快速選取多個曲面非常有用。 |
|
|
顏色選擇 如果實體零件有多種面顏色，請點選具有特定顏色的面，所有相同顏色的面都將被選取。 |
|
|
鏈結選擇 點選一個曲面，GO2cam 會嘗試關聯相關的相鄰曲面並將它們作為一個群組選取。例如，這對於選取具有不同半徑的圓角非常有用。只需點選其中一個曲面，GO2cam 就會識別相關的曲線。 |
|
|

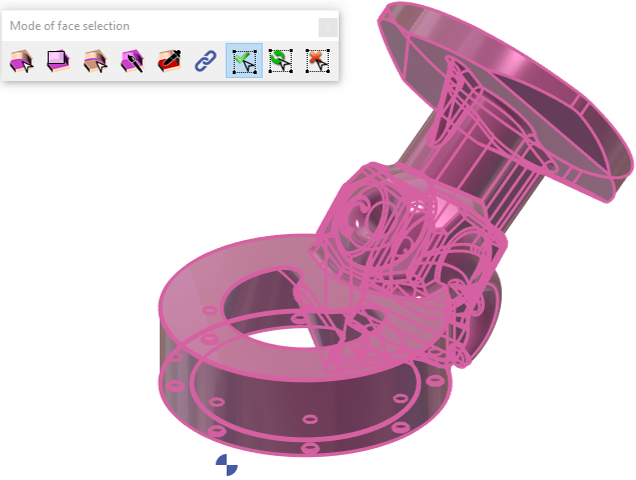

全選 點選任何曲面以選取零件的所有面。 |
|
|

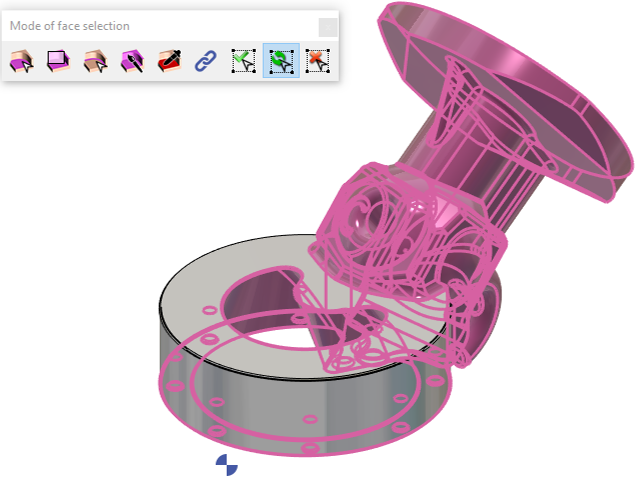

反轉選擇 點選零件以反轉選擇；未選取的面將被選取，已選取的面將被取消選取。 |
|
|

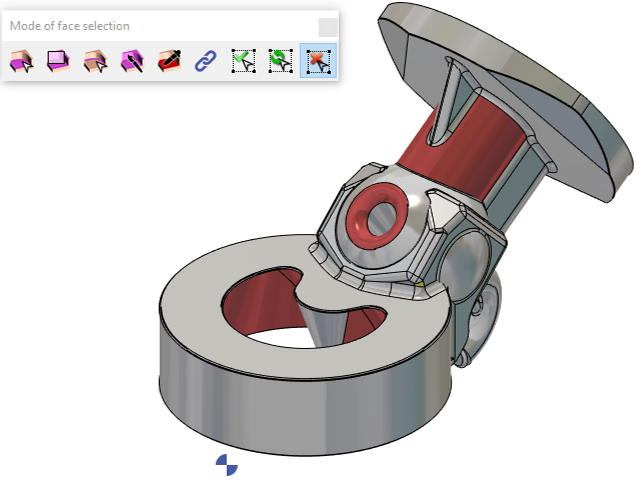

取消選擇 點選零件以取消選取所有面。 |
|
|
5X Expert 的選擇流程並未在此結束。如前所述，幾何選擇步驟僅用於驅動曲面識別。由於此模組的複雜性和基於曲面的計算，因此必須定義其他需要檢查的曲面以避免碰撞。此外，對於某些選擇的曲面路徑，需要定義參考曲面。 因此，選擇過程也是循環策略定義中的一個重要方面。這將在後續進一步探討 在通用 5 軸頁面中。 |
|
多段線選擇
|
新增 多段線選擇 模式為多軸銑削中的幾何管理引入了更直觀的方式。 新的多段線選擇模式允許直接在圖形區域繪製自訂多段線來選取曲面。 預覽會突顯多段線內部或與之相交的曲面，而編輯工具則允許動態調整點以實現精確的選擇控制。 |
|
