循環: 直線溝槽、等高、之字形、W型、O型環、精修溝槽

刀具路徑

定義

此指令用於計算刀具路徑。

刀具路徑由 GO2cam 計算，並考慮或不考慮刀具半徑。
下拉式選單提供：


  • 零件(刀具中心) : GO2cam 不計算刀具半徑補償刀具路徑。ISO 編程遵循幾何輪廓。在刀具無法通過的情況下，GO2cam 會重新計算一個適當的新路徑並處理碰撞。

僅適用於 精修溝槽 循環

  • 刀具中心 : GO2cam 計算刀具半徑補償刀具路徑。

  • 虛擬刀尖 : P 點對應於在 X 和 Z 座標中「測量」的點。


  • 零件(虛擬刀尖) : 刀具路徑是根據 零件 計算的，並且 快速移動 的循環（補償的取得和喪失）以及循環間的移動可以被正確管理，因為我們知道刀具是如何被導引的。

此選項可讓您使用同一把刀具正確編程粗加工和精加工操作。（ 粗車 刀具路徑在 虛擬刀尖 , 精加工 在 零件 ）。在此情況下，建議直接在刀具頁面強制設定 P 點選項，以免同一把刀具具有兩個不同的導引點。

僅適用於 精修溝槽 循環

刀具顯示為從前向後切削。

導引點

定義

此指令可讓您選擇刀具補償的類型。
下拉式選單提供：

  • 僅 1 個點

  • 自動 2 個點

  • 強制 2 個點

僅 1 個點

使用 1 個刀具補償。

導引類型

左

中心

右

中心 P

虛擬點 / 刀具中心

自動 2 個點

根據輪廓方向使用 2 個刀具補償。

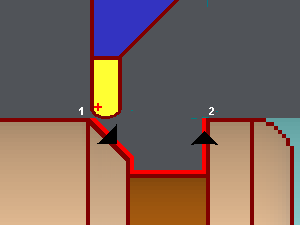

右點被導引，因為輪廓從右側開始。

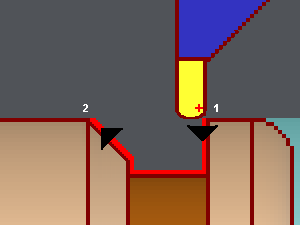

左點被導引，因為輪廓從左側開始。

強制 2 個點

使用 2 個刀具補償，但您可以選擇第一個導引點。

導引類型

左

中心

右

中心 P

虛擬點 / 刀具中心

導引類型

定義

此指令用於定義刀具路徑的導引點。

這取決於所選的導引點數量。

  • 左 ：補償在刀具的左側考慮（欄位為 ‘左’ on the above tables).

  • 中心 ：補償在刀具的中心考慮（欄位為 ‘中心’ on the above tables).

  • 右 ：補償在刀具的右側考慮（欄位為 ‘右’ on the above tables).
