簡介
|

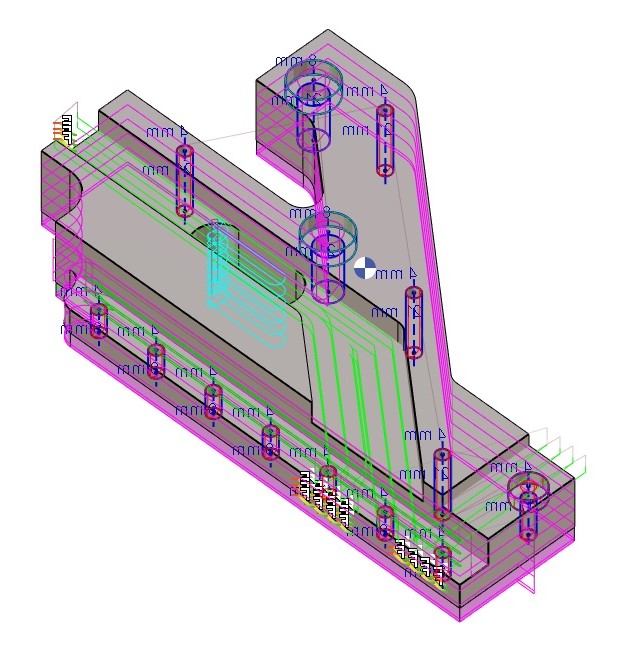

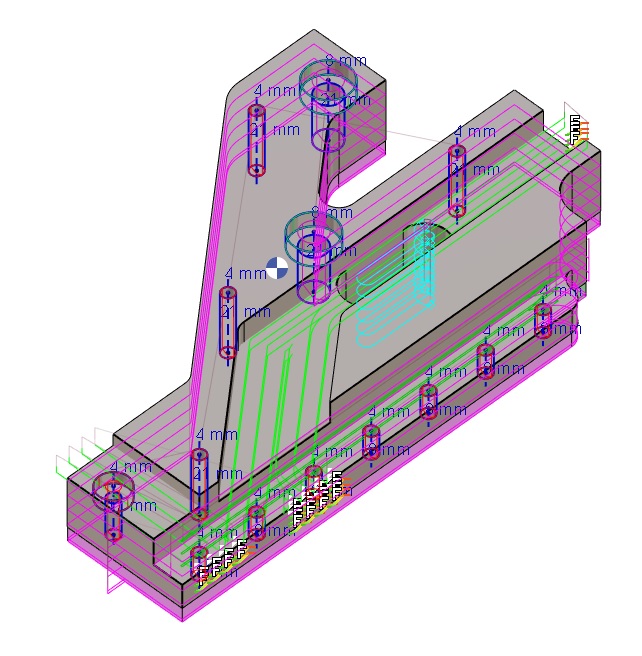

透過套用一個 對稱複製 來建立新工件。幾何圖形和加工會被複製到新工件。 |
|
目的是只需點擊幾下即可建立對稱工件。這在航空領域或建立左右對稱零件時非常有用。這些零件可用於多零件加工 (MPM)。 |
|
|
|
建立工件對稱性
|
第一步是完整加工一個工件並儲存。 如果尚未儲存或最近未儲存，GO2cam 會自動開啟儲存工件的對話框。 |
||
|
接著會出現以下對話區：
|
||
|
取消功能 |
|
|
驗證並建立新工件。 |
|
|
驗證後，GO2cam 預設建議零件名稱後加上 _sym，例如 partname_sym.PCE 。如果需要，您可以給予任何其他名稱。 |
||
|
您可以在右側觀看關於工件對稱性完整流程的影片。 |
|
|
範例
|
對稱軸: X
原點 0, 0 |
|
|
|
|
對稱軸: Y / 原點 0, 0 |
|
|
|
|
對稱軸: Y / 原點 40, 0 (軸由黑色線表示) |
|
|
|
|
角度 = 30° |
|
|
|
