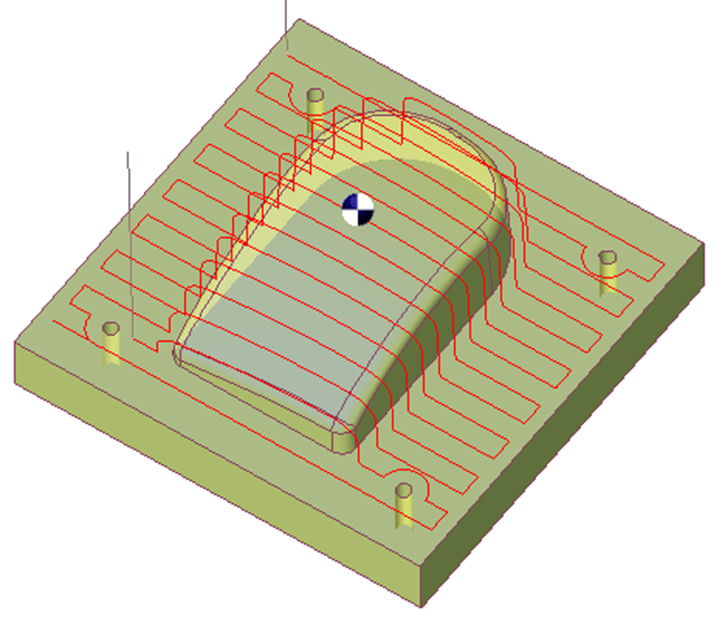

精加工方式 平行面 在平面上以恆定間距平行於曲面進行加工。對於包含垂直壁的零件，平面上的恆定間距將在這些壁上留下脊。 |
關鍵點
|
|
|
我們最近 (V6.09) 修改了點的隨機分佈 (NC 文件中的 G1)。 這提高了視覺表面品質，並且仍然符合公差。 |
|
|
策略參數
|
對話區 |
參數 |
|
|
面銑策略 |
面銑方向 |
角度自動 |
|
角度 |
|
|
|
加工限制 |
限定區域 |
將刀路延伸至限制區域 |
|
間距計算 |
間距 (刀徑%) |
間距值 (Ae) |
|
XY 留痕高 |
|
|
|
預留量 |
XY向素材預留量 |
Z向素材預留量 |
|
法向素材預留量 |
|
|
移動參數
|
對話區 |
參數 |
|
|
安全距離 (Z向) |
快送平面高度 |
安全距離 |
|
Z向進刀與退刀 |
退刀高度 |
|
|
安全距離 (XY向) |
安全距離/刀柄 |
刀把管理 |
|
XY向進刀與退刀 |
||
技術參數
|
對話區 |
參數 |
|
|
切削條件 |
品質 |
切削線速 |
|
每刃進給量 |
主軸方向 |
|
|
主軸轉速 |
進給 |
|
|
轉速範圍碼 |
||
|
刀具編號 |
特定編號 |
|
|
長度補償號 |
刀徑補正編號 |
|
|
使用者欄位 |
註解 |
控制器設備 |
|
銑削設定 |
|
|
選項參數
|
對話區 |
參數 |
|
|
夾具與組件行為 |
過切檢查 |
XY 偏移量 |
|
Z 偏移量 |
||
|
曲線計算 |
曲線公差 |
曲線分段 |
