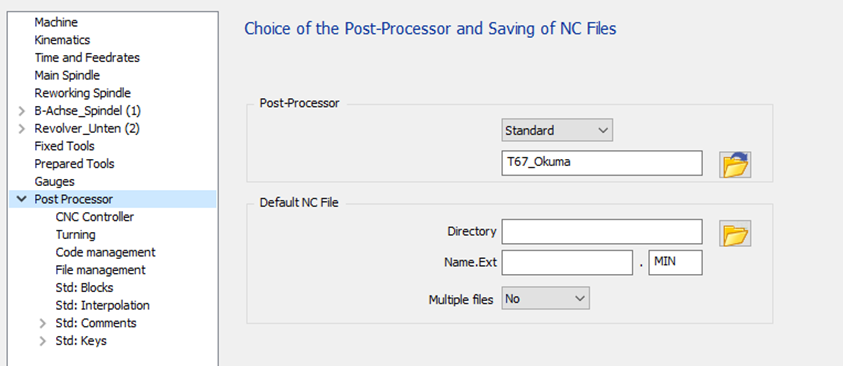

1       一般資訊

標準包含四個配置頁面來管理所有可用的選項:

  • CNC 控制器:包含關於 CNC 的選項。

  • 車削:包含車削技術的選項。

  • 程式碼管理:允許為 NC 輸出指定一些程式碼。

  • 檔案管理:提供 NC 檔案輸出的選項。

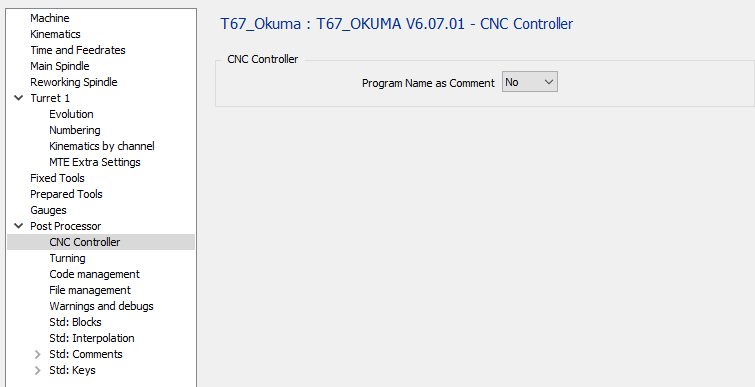

2       CNC 控制器頁面


2.1         CNC 控制器 - 程式名稱作為註解

選項

結果

M30

%

(零件名稱)

M30

%

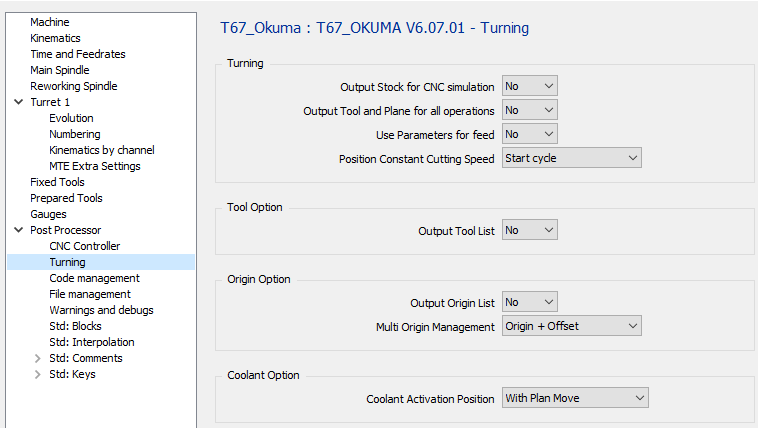

3      車削頁面


3.1          車削 – 為 CNC 模擬輸出素材

T67_Okuma 標準後處理程式沒有輸出素材。

選項

結果

T0101

T0101

3.2          車削 – 為所有操作輸出刀具與平面

選項

結果

O1000

(面銑)

TD=010001 M323

G00 X20 Z2

(粗銑)

G00 X20 Z2

O1000

(面銑)

TD=010001 M323

G00 X20 Z2

(粗銑)

TD=010001 M323

G00 X20 Z2

3.3          車削 – 使用參數作為進給

選項

結果

TD=010001 M323

G00 X20 Z2

G01 Z-20 G95 F0.1

VSET  F1 = 0.1

TD=010001 M323

G00 X20 Z2

G01 Z-20 G95 F=F1

3.4       車削 – 位置恆定切削速度

選項

結果

啟動循環

TD=010001 M323

G50 S9000

G110 G96 S40 M04

G00 G90 X44.8 Z2.4

開始加工

TD=010001 M323

G97 S284 M04

G00 G90 X44.8 Z2.4

G50 S9000

G110 G96 S40 M04

G42 G01 G95 Z0. F0.1

3.5          刀具選項 – 輸出刀具列表

選項

結果

TD=010001 M323

(刀具列表開始)

(T1 CMNG 04)

(T2 ...)

(T3 ...)

(刀具列表結束)

TD=010001 M323

3.6          原點選項 – 輸出原點列表

No output for T67_Okuma standard

3.7          原點選項 – 多原點管理

標準 T67_Okuma 無變更。Okuma 無多原點管理。

選項

結果

僅原點

原點 + 偏移

配備 B 軸機台:

原點偏移透過傾斜平面功能 G127 和 G 程式碼 G174 輸出。

3.8          冷卻液選項 – 冷卻液啟動位置

第二和第三個選項將為車削操作輸出相同結果。

使用動力刀具進行銑削操作時會有差異。

選項

車削操作

銑削操作 (動力刀具)

使用主軸

TD=010001 M323

S1000 M03

M08

G00 X15 Z2

TD=010001 M323

S1000 M03

M08

G00 X15 C0

Z2

使用平面移動

TD=010001 M323

S1000 M03

G00 X15 Z2 M08

TD=010001 M323

S1000 M03

G00 X15 C0 M08

Z2

使用下刀移動

TD=010001 M323

S1000 M03

G00 X15 Z2 M08

TD=010001 M323

S1000 M03

G00 X15. C0

Z2 M08

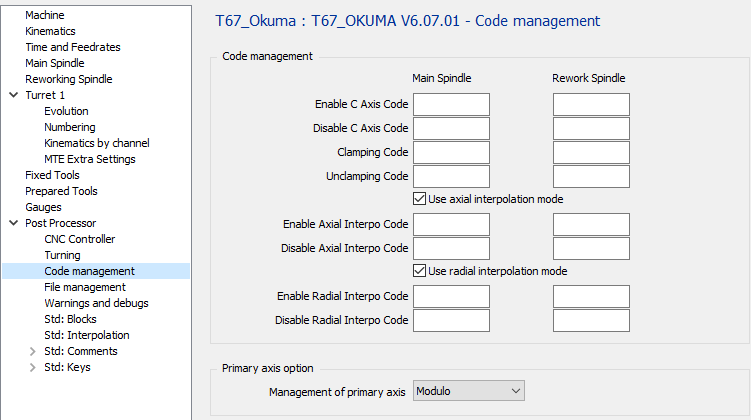

4       程式碼管理頁面


4.1          程式碼管理 – 啟用 C 軸程式碼

如果欄位為空,預設程式碼為 M110。

選項

結果

“空白”

TD=010001 M323

S1000 M03

G17

M11 0

G28 G90 H0

C10

M51

TD=010001 M323

S1000 M03

G17

M51

G28 G90 H0

C10

4.2          程式碼管理 – 停用 C 軸程式碼

如果欄位為空,預設程式碼為 M109。

選項

結果

“空白”

X200

M109

M09

M50

X200

M50

M09

4.3          程式碼管理 – 夾持程式碼

如果欄位為空,預設程式碼為 M147。

選項

結果

“空白”

C10

M147

G01 Z-10

M10

C10

M10

G01 Z-10

4.4          程式碼管理 – 解夾程式碼

如果欄位為空,預設程式碼為 M146。

選項

結果

“空白”

G00 Z20

M146

C10

M11

G0 Z20

M11

C10

4.5          程式碼管理 – 使用軸向插補模式

如果機台沒有輸出軸向插補的程式碼,則可以分解處理。

不輸出圓弧插補,不使用刀具偏移

選項

結果


輸出軸向操作(含插補)


輸出軸向操作(分解)

4.6          程式碼管理 – 啟用軸向插補程式碼

選項

結果

“空白”

G01 Z-5

G112

G01 Z-5

G112

4.7          程式碼管理 – 停用軸向插補程式碼

選項

結果

“空白”

G00 Z20

G112

G113

G00 Z20

4.8          程式碼管理 – 使用徑向插補模式

如果機台沒有使用插補的程式碼選項,則可以分解處理。

不輸出圓弧插補,不使用刀具偏移

選項

結果


輸出軸向操作(含插補)


輸出軸向操作(分解)

4.9          程式碼管理 – 啟用徑向插補程式碼

選項

結果

“空白”

G107

G107

4.10       程式碼管理 – 停用徑向插補程式碼

選項

結果

“空白”

G107

G107 C0

4.11       主軸選項 – 主軸管理

選項

結果

模組

C0

C359

C0

線性

C0

C359

C360

增量

不透過機台管理。將使用模組。

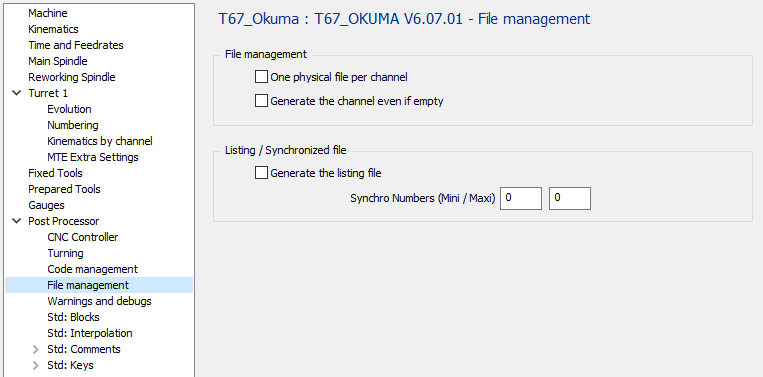

5       檔案管理頁面


5.1          檔案管理 – 每個通道一個實體檔案

選項

檔案 1

檔案 2


(第一通道程式)

M30

(第二通道程式)

M30


(第一通道程式)

M30

(第二通道程式)

M30

5.2          檔案管理 – 即使通道為空也生成通道

選項

結果


如果通道為空,則不輸出程式。


如果通道為空,則輸出程式但為空。

(僅輸出 O1001 和 M30)

5.3          列表 / 同步檔案 – 生成列表檔案

您需要設定同步號碼的最小值和最大值才能輸出列表。

選項

結果


不生成檔案以查看通道之間的同步。


生成檔案以查看通道之間的同步。

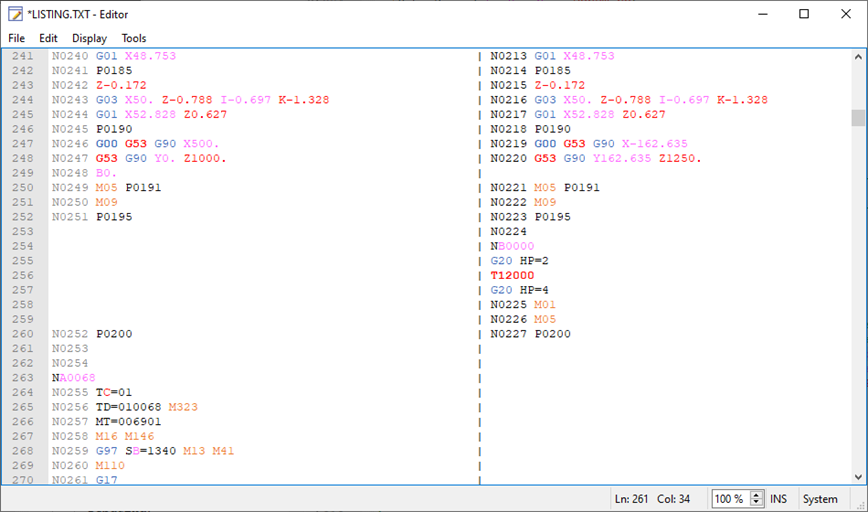

名稱為 Listing.TXT 的檔案將被暫時生成並顯示。


5.4          列表 / 同步檔案 – 同步號碼 (最小值 / 最大值)

在此定義同步號碼(例如 1 – 9000)。

後處理程式將在這些最小值和最大值之間搜索同步號碼,以生成 Listing.TXT 檔案。

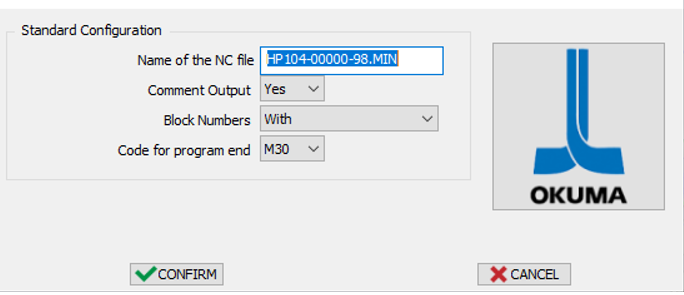

6       啟動頁面


6.1          NC 檔案名稱

在此定義生成的 NC 檔案名稱。

副檔名在 MCF 配置中定義。

6.2          註解輸出

選項

結果

TD=010001 M323

(面銑)

(CNMG 04)

T0101

6.3          程式碼塊編號

選項

結果

N0001 TD=010001 M323

N0002 G00 X10 Z20

N0003 Z10

N0010 TD=010002 M323

N0011 G00 X20 Z20

N0012 Z10

TD=010001 M323

G00 X10 Z20

Z10

TD=010002 M323

G00 X20 Z20

Z10

僅換刀

N0001 TD=010001 M323

G00 X10 Z20

Z10

N0002 TD=010002 M323

G00 X20 Z20

Z10

6.4          程式結束程式碼

選項

結果

M30

M30

M02

M02

7 特定資訊

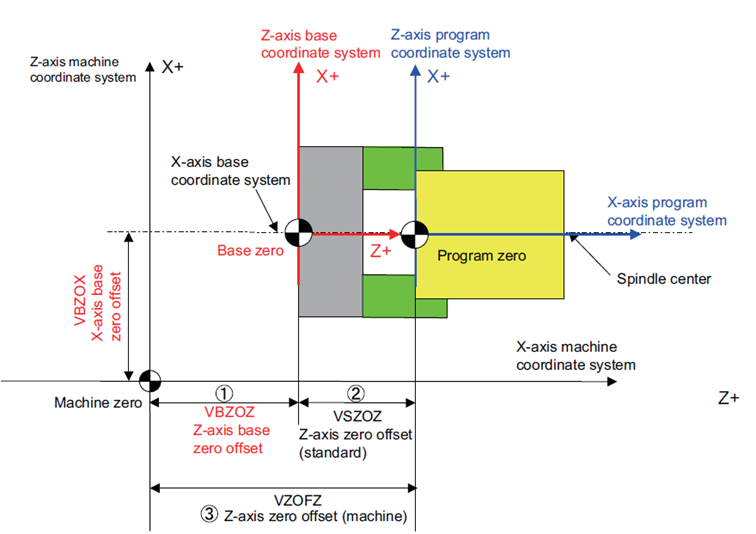

7.1          MTE 從機台原點移動

由於點是在機台座標系中給出的,如果存在兩個不在 180 度的刀塔,您必須重新計算 X 值,以便在刀塔座標系中輸出正確的值。

在 Okuma 機台上不使用程式原點。我們必須使用機台變數進行程式設計,才能從機台原點程式設計固定點。

我們也必須取消刀具偏移。

要程式設計相對於機台零點且無刀具偏移的 Z 位置,我們必須程式設計以下幾行:

Z=[<要達到的 Z 位置> - VZOFZ – VZSHZ - VETFZ]

X=ABS[<要達到的 X 位置> - VZOFX – VZSHX- VETFX]

VZSHZ 是目前添加到作用偏移的移動量。

VETFZ 是 Z 軸上當前作用的刀具偏移。
