操縱區段：

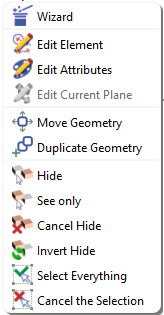

右鍵彈出選單：

選擇標籤頁 :

點擊選擇圖素；它們會出現在選擇方塊中。

類型：

透過實體類型（線架構、實體或兩者皆是）選擇圖素。選擇移動或複製模式；每種模式都需要不同的輸入。

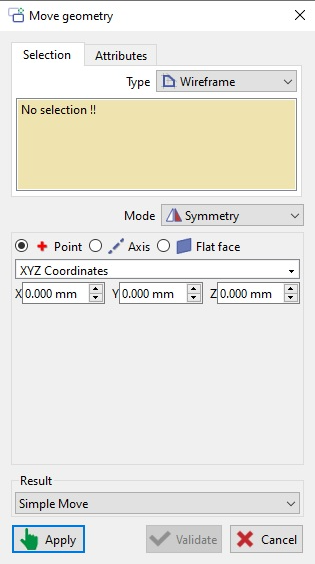

移動幾何圖形

提供幾種具有新功能的模式：

• 平移

  • 透過向量

  • 透過方向和長度

• 旋轉

  • 繞點

  • 繞軸

• 鏡射

  • 透過線

  • 透過點和面

• 縮放

• 座標系統到座標系統

結果：

結果可以是：

- 簡單移動 ：根據所選模式將圖素移動到所需位置。

- 移動並保留設計歷史 ：將選取的圖素連結到所有先前的建構。

您可以觀看關於 移動幾何圖形 :

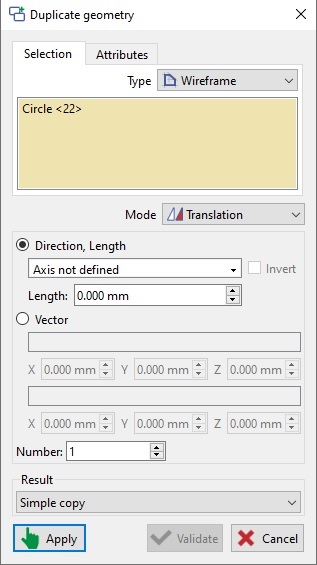

複製幾何圖形

提供幾種模式：

• 平移

  • 透過向量

  • 透過方向和長度

• 旋轉

  • 繞點

  • 繞軸

• 鏡射

  • 透過線

  • 透過點和面

• 線性陣列

• 圓形陣列

• 縮放

• 座標系統到座標系統

結果：

結果可以是：

-簡單移動： 此選項允許根據所選模式將圖素移動到所需位置。

-移動並保留設計歷史： 此選項使選取的圖素能夠連結到先前所做的所有建構。

-複製並連結原始圖素： 複製的幾何圖形將無法編輯，因為它依賴於原始特徵。如果原始圖素有任何變更，依賴的圖素也會隨之修改。

您可以觀看一個影片，其中我們使用 縮放選項 來放置標題區塊：(點兩下影片放大！)

移動與複製指令的行為：

• 選取的圖素可以按類型排序，

• 您可以應用一次移動並保留選取以新增另一次移動。

新的預覽效果允許使用者查看變更。

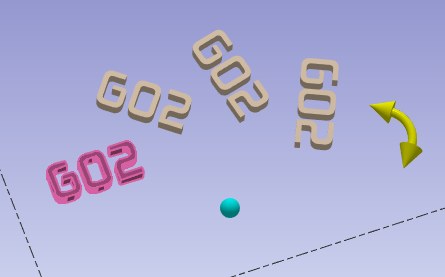

您也可以輕鬆地與介面圖素互動，或者您可以 點擊點 或 箭頭 來動態移動它。

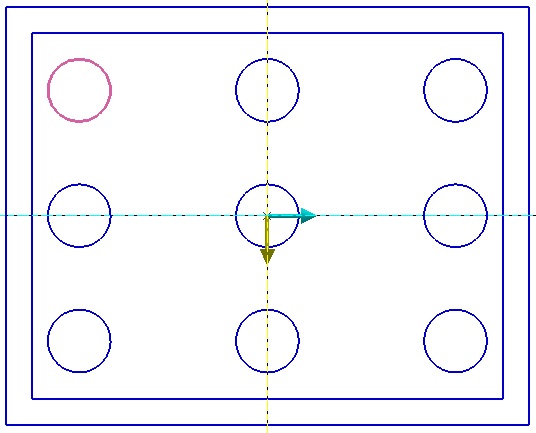

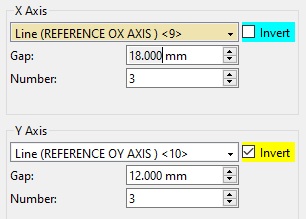

對於模式中的線性陣列 (複製幾何圖形)， 您可以透過點擊任何軸或幾何圖形來選擇「X」和「Y」軸。螢幕上會套用兩種顏色（黃色和淺藍色）來視覺化它們。

一個 箭頭 用於方向，點擊對話方塊可 反轉 輕鬆改變方向。
