從 V6.11 開始，GO2cam 可以偵測 特徵 實體上的銑車複合零件特徵。

偵測適用於以下生產環境：

• 橫式車削加工

• 立式車削加工

• 走心式車削加工

1 偵測僅在有旋轉平面時有效。

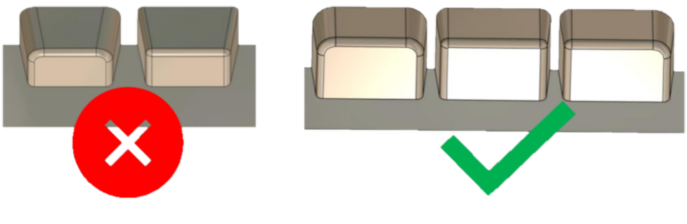

2 要辨識的口袋/島嶼必須具有錐形半徑。

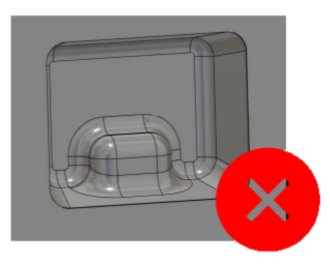

3 複雜的 3D 形狀將無法辨識。

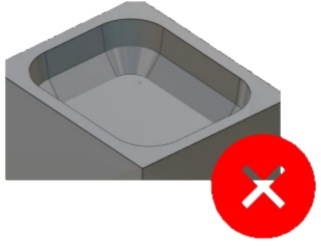

4 僅考慮具有恆定錐角的形狀。

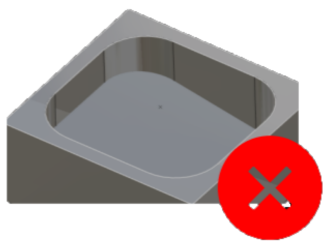

5 不考慮傾斜的底面。

偵測到的特徵類型為：口袋、開放口袋和槽。針對每一種的偵測特徵如下：

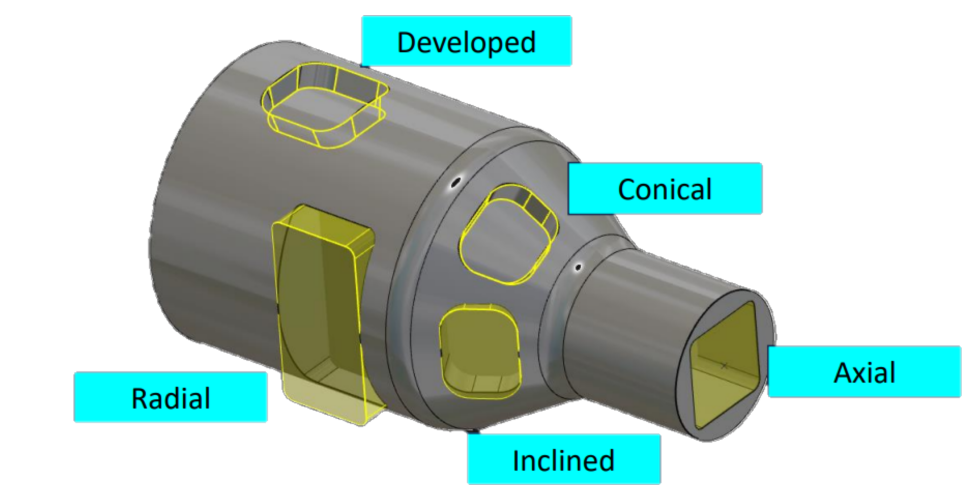

口袋特徵：

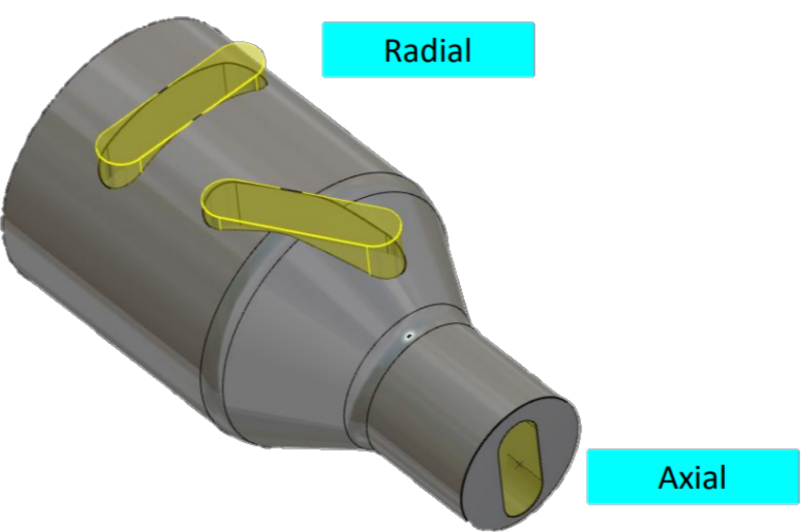

槽特徵：

開放口袋特徵：

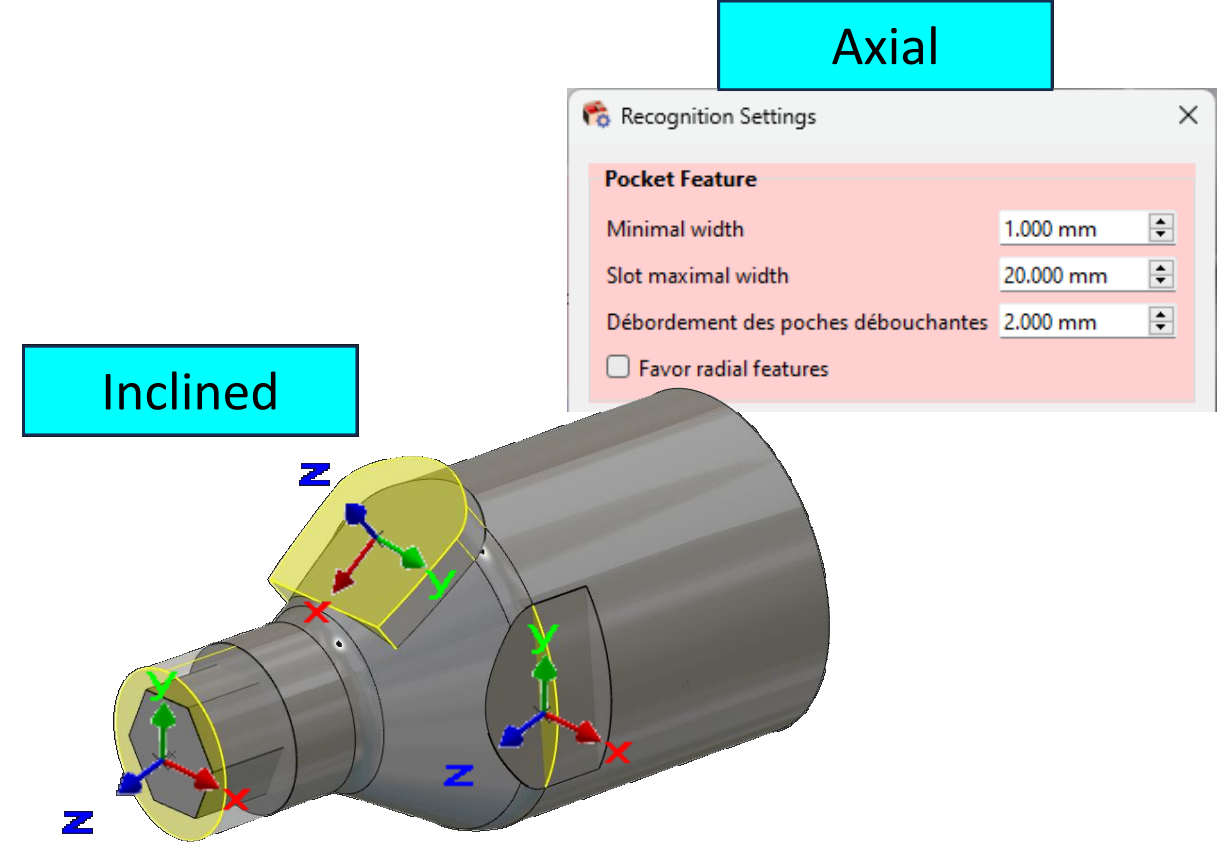

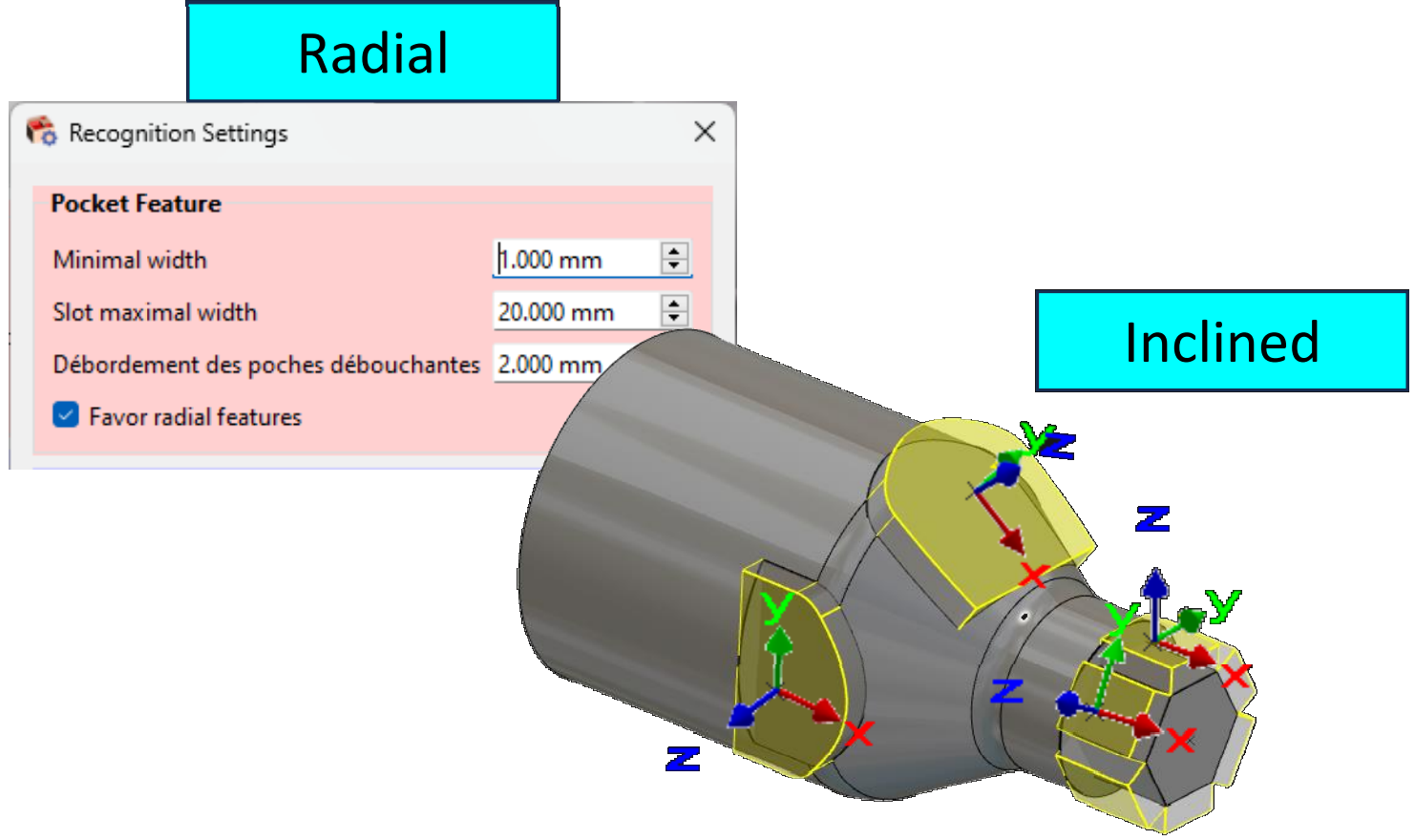

在 辨識設定 中，您可以選擇 偏好徑向特徵 或不選擇

開放口袋特徵：

關閉開放口袋特徵（局部或全部）的新可能性

“輪廓上的開放區域”功能現在也納入特徵考量。

這有助於降低刀具碰撞的風險。

要關閉特徵的元素，只需點擊特徵對應的面。

與輪廓線類似，您可以更改整個區域的狀態，而不是逐個元素點擊：

• Shift + 點擊兩個元素 ：開啟/關閉選取元素之間的全部元素。

• 點擊氣泡 ：切換整個特徵。

注意： 與輪廓線相比有一個限制——只有特徵中最初開放的元素才能被關閉（並在需要時重新打開）。如果一個面無法修改，在滑鼠懸停時會顯示為 紅色 。

在銑車複合加工中應用自動特徵的流程與銑削類似：

1. 導入零件

2. 選擇機台和材料。

3. 啟動自動特徵辨識並選擇要加工的特徵。

4. 確認以計算刀路並加工零件。

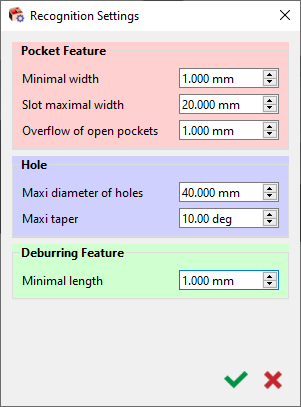

辨識設定視窗：

此辨識設定視窗已從 V6.11 開始加入。它允許為以下特徵的辨識設定一些初步參數值： 口袋特徵 和 孔 .

另一個有趣的方面是，我們現在可以定義一個 溢流 用於 貫穿口袋 ，確保口袋深度被完全加工。

對於銑削，可以設定一個最小長度來進行去毛邊處理。

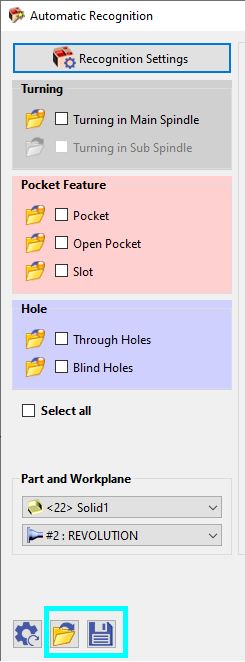

所有自動程式設計功能已合併到一個視窗中。

車削 : application of an automatic turning opelist for turning operations based on recognized parameters, adapting to main or secondary spindle as per plane selection (revolution or rework/return plane).

可透過資料夾圖示存取的 Opelist/自動 Opelist 清單基於定義的正確類型。

口袋特徵 : application of milling cycles based on the preselected opelist (orange bubble on folder icon) or manually selected opelist (green bubble on folder icon).

孔 ：可選擇一個 孔模型庫 （標準或使用者）。辨識將會把在所選庫中找到的第一個相容模型指派給辨識出的孔。

您現在也可以 儲存 選取的 設定組態 並 載入 它們以應用於另一個零件。

輪廓 模式用於 選取的輪廓 已加入 槽加工策略 以允許在中心以與槽直徑相似的刀具直徑進行單次銑削。 單次銑削 。

從 V6.11 開始也加入了一些其他增強功能：

• 當啟用“合併相同特徵”時，加工順序的優化已得到改善：

  • 合併相同的操作

  • 選擇相容的刀具（如果 Opelist 未強制指定刀具）

• 最小距離的計算不再僅限於口袋與島嶼之間，或兩個不同島嶼之間。現在我們還能夠確定口袋的最窄區域。

• 銑車複合辨識擴展到識別展開平面中的特徵，基於旋轉面而非平面。

  • 展開平面 會自動創建，在圓柱和錐形表面上有效。

  • 圓柱展開平面以毫米為單位測量

下方的影片展示了 V6.11 中對加工特徵的增強功能。

觀看下方的影片，了解先決條件並演示各種特徵類型的辨識。

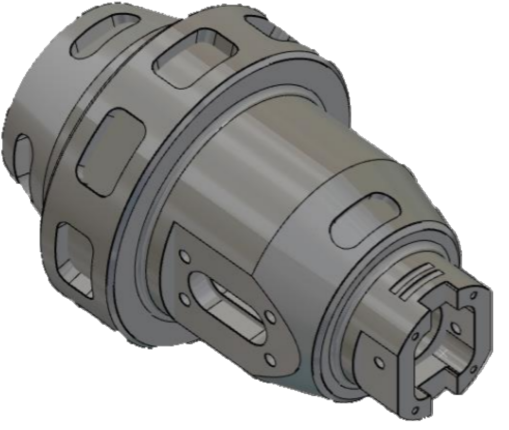

觀看下方的影片，了解銑車複合零件自動加工的範例。
