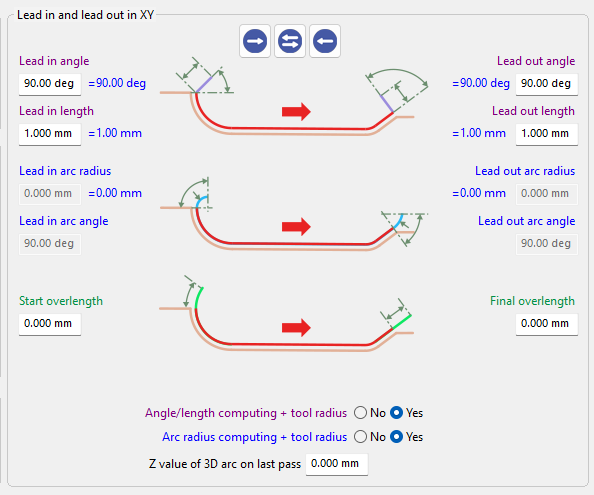

點擊此處，深入了解進刀/退刀參數的介面 點此連結 .

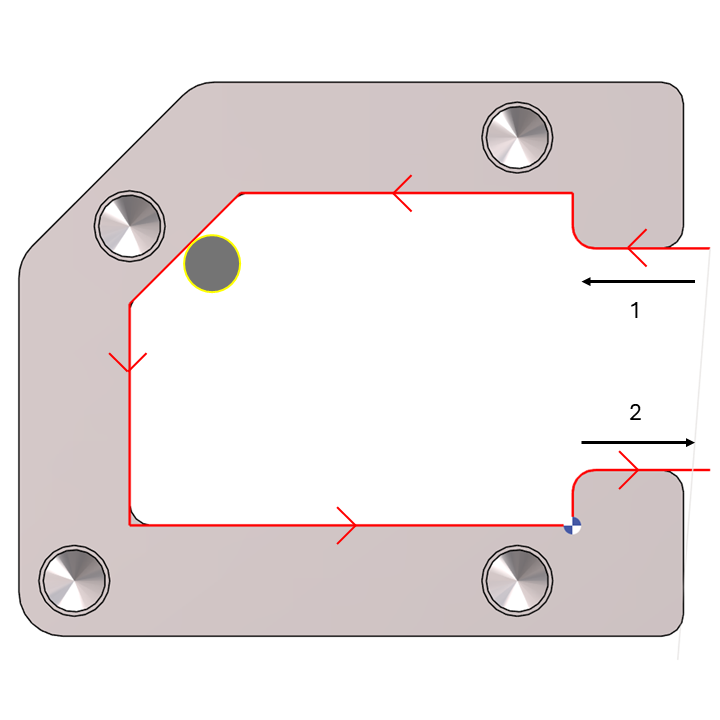

開放輪廓

起始超出長度 (1)

起始超出長度會延伸或縮短輪廓的第一個元素，直接影響刀具路徑的進刀。如果值為負數，則輪廓會被縮短。

對於開放輪廓，超出長度與第一個元素性質相同：

• 線段的直線

• 圓弧的圓弧

始終保持與輪廓的相切。

結束超出長度 (2)

結束超出長度會延伸或縮短輪廓的最後一個元素，影響刀具路徑的退刀。如果值為負數，則輪廓會被縮短。

對於開放輪廓，超出長度與最後一個元素性質相同。

始終保持與輪廓的相切。

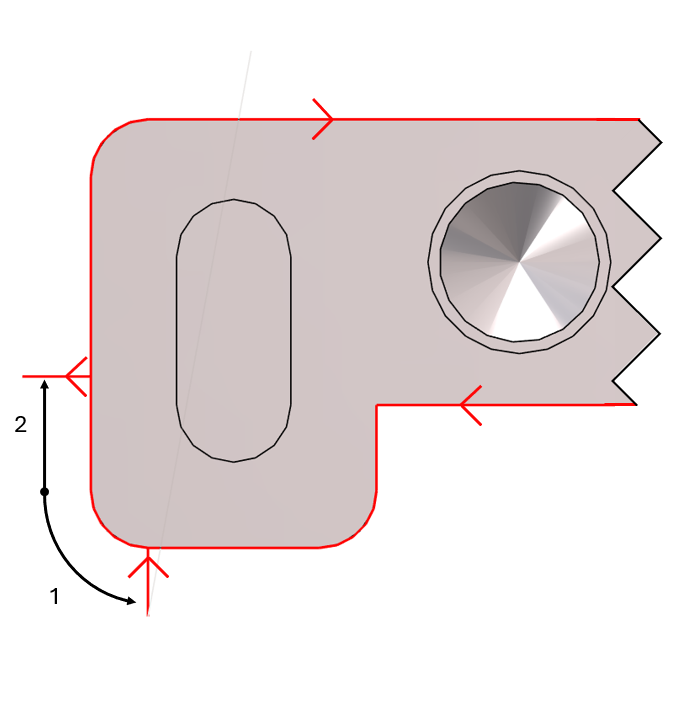

封閉輪廓

起始超出長度 (1)

起始超出長度會沿輪廓最後一個元素的切線方向生成，影響刀具路徑的進刀。

例如，如果輪廓從圓弧開始並在線段結束，則起始超出長度將是線性的。

結束超出長度 (2)

結束超出長度會沿輪廓第一個元素的切線方向生成，影響刀具路徑的退刀。

例如，如果輪廓從圓弧開始並在線段結束，則結束超出長度將是圓弧的。

與起始和結束超出長度不同，後者在保持與輪廓元素相切的同時延伸或縮短輪廓，直線超出長度則嚴格地以直線方向修改刀具路徑。

它可以應用於輪廓的起始（進刀）或結束（退刀），獨立於幾何圖形。

此參數也可以與起始和結束超出長度結合使用，以更精確地控制進出移動。

觀看關於直線超出長度的影片。
