循環 : 面銑 - 形狀

此參數控制面銑-形狀刀具路徑超出實體幾何邊界之外的延伸。啟用時，刀具路徑將沿主要加工方向延伸至定義的毛坯或使用者指定的限制區域，確保完全覆蓋材料，同時將寬度路徑保持在實體/毛坯內。

此參數透過允許刀具在必要時移除實體邊緣外的材料，為精加工操作提供靈活性，從而優化表面品質並減少零件末端的未加工區域。

limitation on, extend no.png

限制區域設為 啟用 。將加工延伸至設定為 否 .

limitation on, extend yes.png

限制區域設為 啟用 。將加工延伸至設定為 是

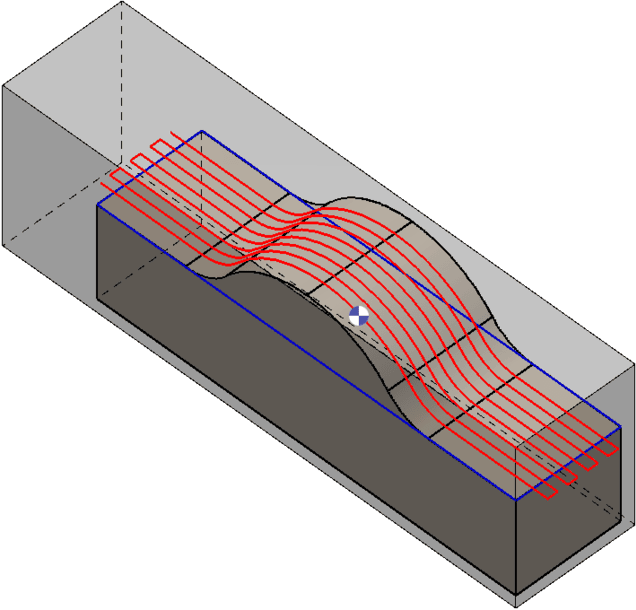

limitation inside, extend no.png

限制區域設為 內部 。將加工延伸至設定為 否 .

limitation parting line, extend no.jpg

限制區域設為 分模線 。將加工延伸至設定為 否 .

limitation inside, extend yes.png

限制區域設為 內部 。將加工延伸至設定為 是 .

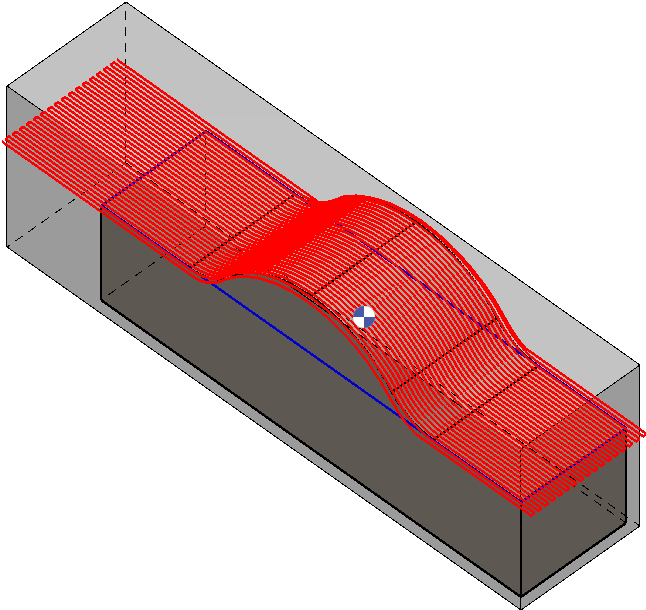

limitation parting line, extend yes.png

限制區域設為 分模線 。將加工延伸至設定為 是 .

限制區域中的偏移選項定義了應用於刀具路徑的側向邊界距離。相對於「延伸加工至限制」策略參數，它決定了刀具路徑在限制區域內橫向延伸的距離，確保受控的寬度覆蓋而不超出定義的限制。

offset 0, extend no.png

限制區域設為 偏移 0.00 公釐 。將加工延伸至設定為 否 .

offset 0, extend yes.png

限制區域設為 偏移 0.00 公釐 。將加工延伸至設定為 是 .

offset -5, extend no.png

限制區域設為 偏移 -5.00 公釐 。將加工延伸至設定為 否 .

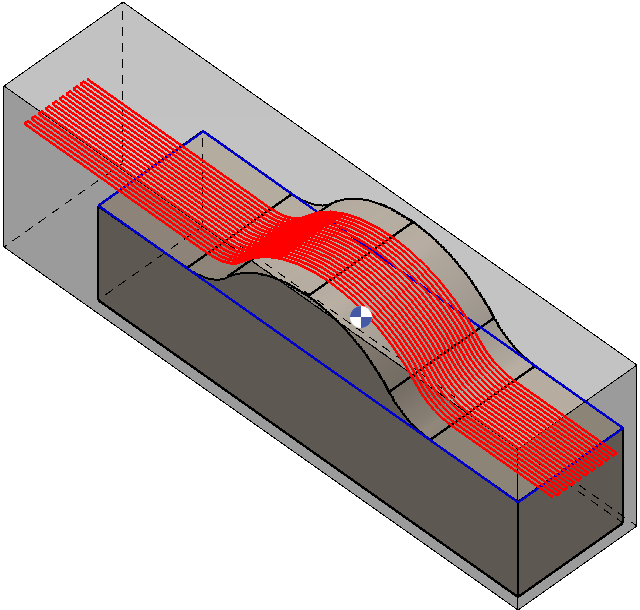

offset -5, extend yes.png

限制區域設為 偏移 -5.00 公釐 。將加工延伸至設定為 是 .

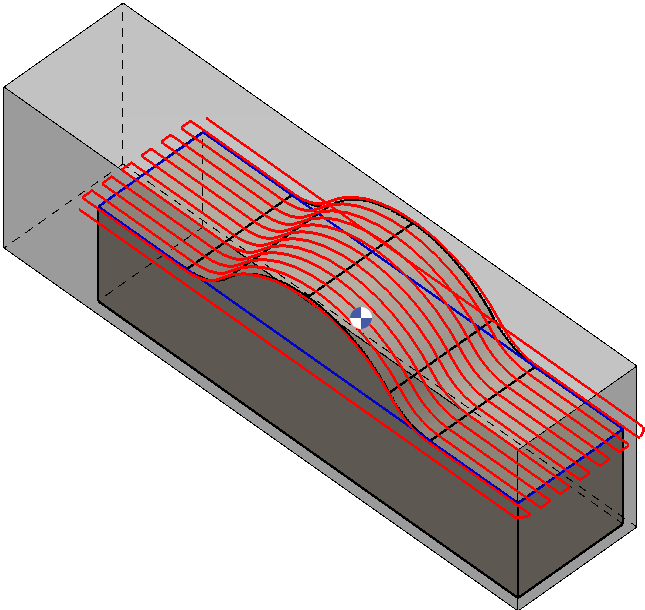

offset 5, extend no.png

限制區域設為 偏移 5.00 公釐 。將加工延伸至設定為 否 .

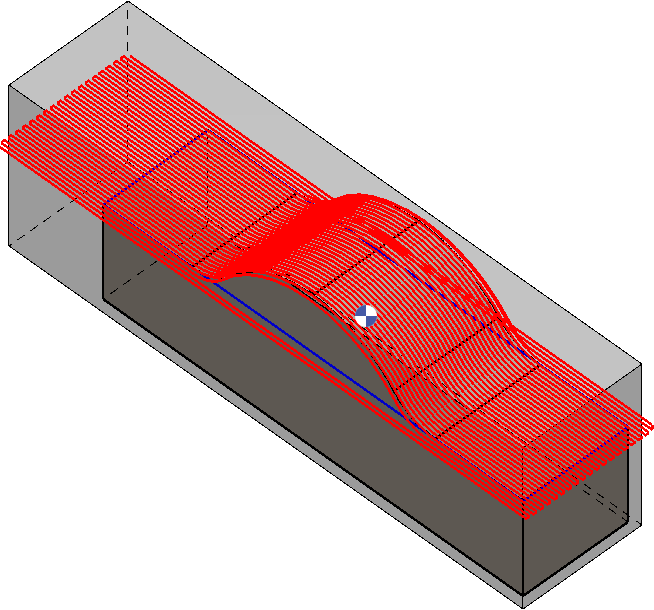

offset 5, extend yes.png

限制區域設為 偏移 5.00 公釐 。將加工延伸至設定為 是 .
