循環 : 面銑 - 外形

面銑策略


此操作有三種可用選項:雙向、單向和反向。

此操作有三種加工方向選項:

2 dir.png 1 dir.png 1  dkr proper.png

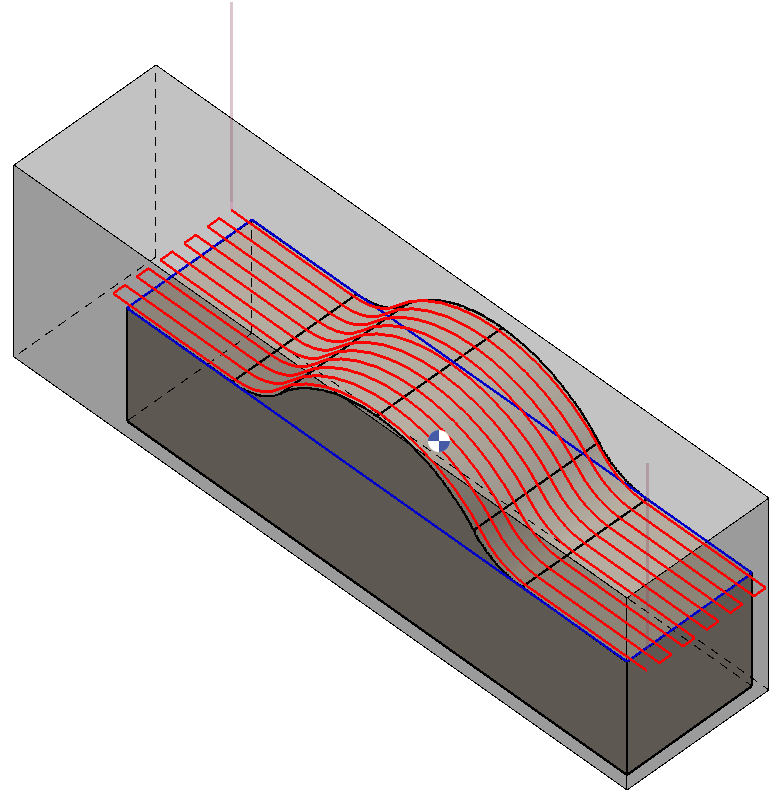

雙向: 加工在兩個方向上交替進行,縮短循環時間並最大限度地減少不必要的刀具移動。

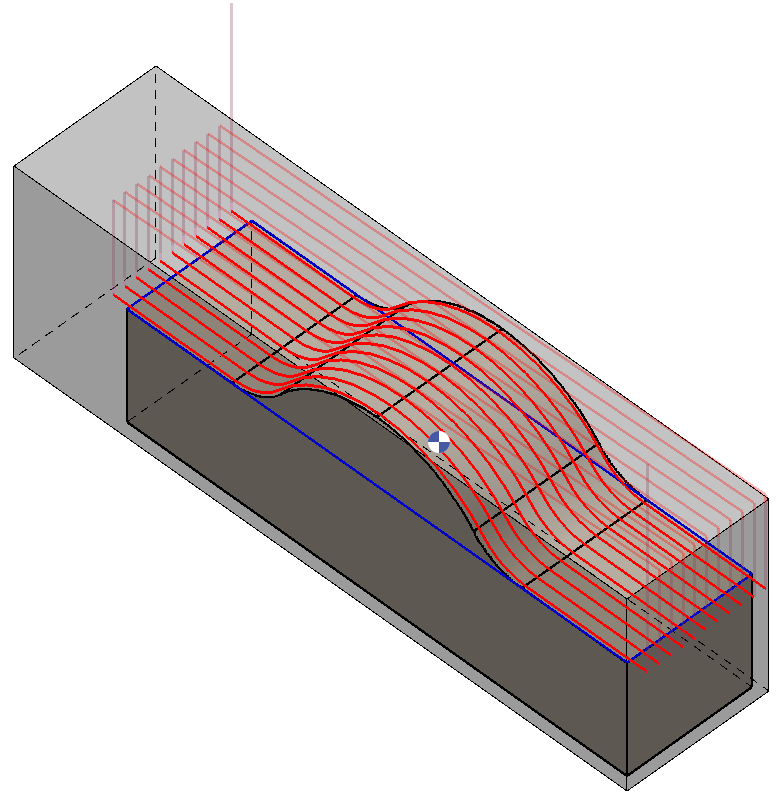

單向: 加工沿單一、一致的方向進行

反向: 加工沿單向的起始點和結束點的反向執行

角度


定義加工方向的傾斜度。有兩種輸入方法:手動輸入或點對點選擇。

Screenshot 2025-10-28 150054-20251028-110054.png

手動輸入: 所需的角度值可以直接在參數欄位中輸入。


點對點選擇: 通過激活相應的圖標,可以直接在零件上選擇兩個點。軟體會自動計算這些點之間的角度並將其應用於操作。

0 deg.png

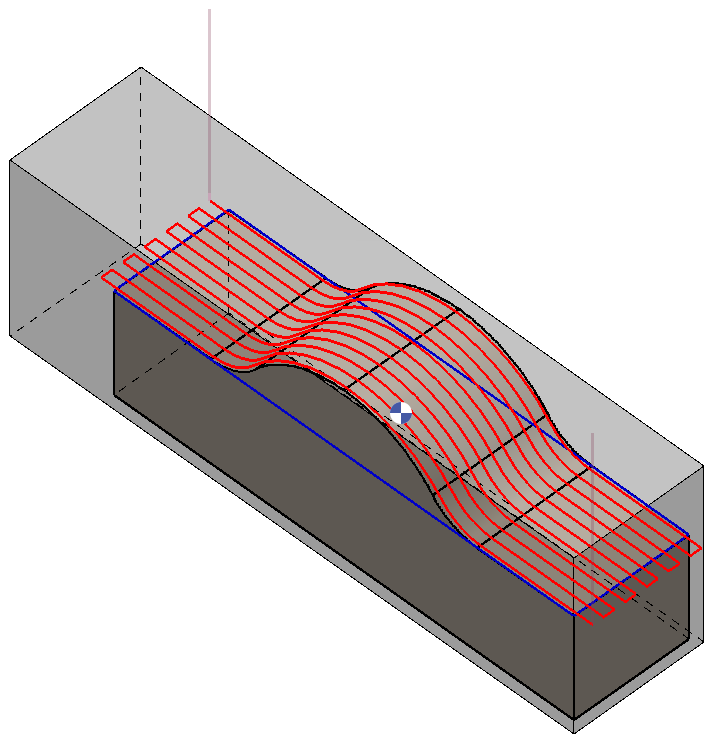

角度設定為 0 度。

45 deg.png
角度設定為 45 度 .
角度設定為 90 度
