能夠建立可供加工的鍵槽外形。

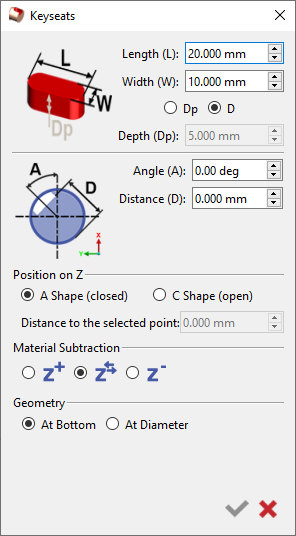

當您進入零件設計選單中的鍵槽功能時，將會開啟此對話方塊。

• 長度(L) - 定義鍵槽在 Z 方向的長度。

• 寬度 (W) - 定義鍵槽的寬度。

• 深度 (Dp) - 定義鍵槽的深度

• 角度 (A) - 相對於 Z 軸的定位角度

• 距離 (D) - 可從零件兩側測量的距離（會取消深度輸入）

• Z 方向位置 - 需要將材料移除設定為 Z- 方向才能正常運作。

1. "A" 形狀 : 建立封閉的鍵槽輪廓。3

2. "C" 形狀 : 建立開放的鍵槽輪廓。

距離選取點: 指定鍵槽相對於選取參考點的偏移量。

• 材料移除: 定義沿 Z 軸的材料移除範圍。選項包括：

  • Z+: 沿正 Z 方向移除材料。

  • Z-: 沿負 Z 方向移除材料。

  • 兩者: 沿正負 Z 方向移除材料。

• 幾何圖形 -
