簡介
|
當您從 CAD 系統導入檔案時，實體模型中可能會出現一些問題。
|
-
第一個動作是檢查 實體有效性 使用同名功能。如果實體正確，則可以進行下一個動作，即零件定位。
-

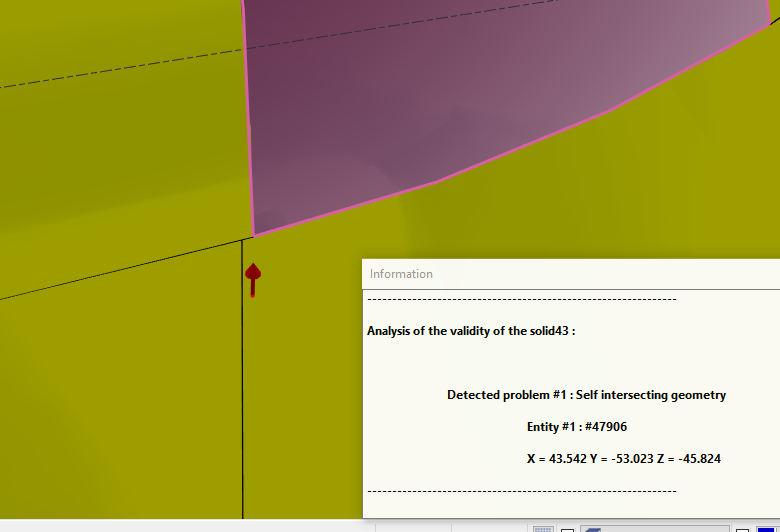

如果有 錯誤訊息 關於實體模型， 四種不同的功能 可用於修復實體模型。我們的建議是嘗試幾次，並依序使用這些功能。
實體簡化
|
|
定義： 模型的自動簡化，將 B 樣條曲面轉換為解析曲面。 此功能應特別用於圓柱體和倒角計算錯誤的情況。 只需定義公差值，然後點擊實體進行簡化。 |
修補和簡化
|
|
定義： 嘗試修復模型的幾何圖形並重建實體。 只需定義公差值，然後點擊實體進行修復。 |
幾何和拓撲清理
|
定義： 實體模型的拓撲校正。 只需定義公差值，然後點擊實體進行清理。 |
|
曲面方向反轉
|
定義： 根據定義，所有實體曲面都有一個給定的方向。在某些罕見情況下，從外部 CAD 軟體導入後，此方向可能不正確。一般來說，這會發生在實體的整個曲面集合上。這是 該指令可透過簡單點擊來反轉實體所有曲面的方向。 |
