定義

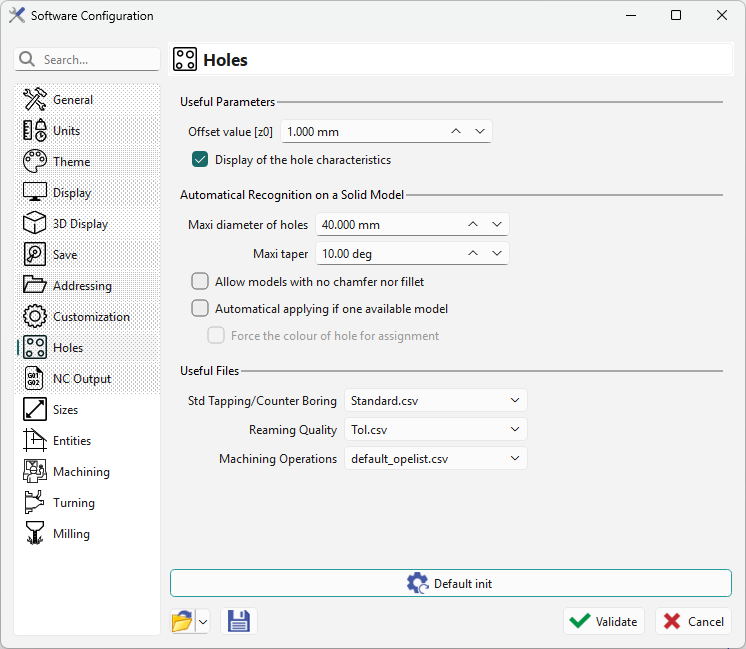

此頁面提供用於孔的辨識和計算的選項。
|
此頁面包含三個區塊：
|
|
有用參數
|
貫穿孔：Z 偏移值[z0] |
此值為加工貫穿孔時的 Z 過切值。此值將作為定義標準孔時的預設值。 |
|
孔的特性顯示 |
您可以選擇是否要在螢幕上顯示孔的直徑和深度值。 |
實體模型上的自動辨識
|
孔的最大直徑 |
直徑小於或等於此值的圓柱面將被視為孔。 |
|
允許無倒角或圓角的模型 |
您可以選擇無倒角或圓角的模型。 |
有用檔案
|
標準攻牙/沉頭孔 |
*.csv 檔案用於建立 標準孔 . |
|
鉸孔品質 |
*.csv 檔案用於建立 標準孔 . |
|
加工操作 |
*.csv 檔案定義了在...中使用的加工循環 標準孔 |
