問題

如何在 5 軸專家加工循環中應用邊距？

解答

當您將區域類型設定為「 完整、起點和終點在精確邊緣 」或「 由切削次數決定 」時，可以使用邊距參數。 通用 5 軸 循環。

切削在驅動曲面邊緣開始或結束。曲面邊緣的刀具路徑設定在定義的位置。

此定位可讓您設定邊距值，以決定邊緣與切削開始和結束點之間的距離。

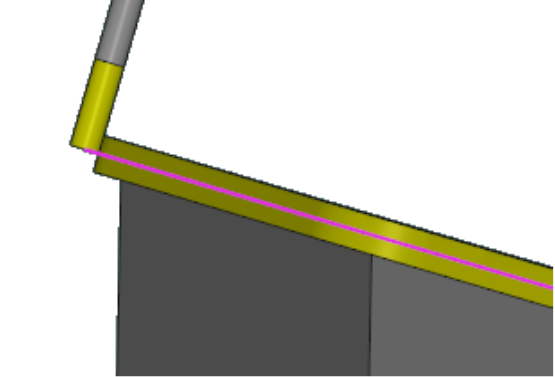

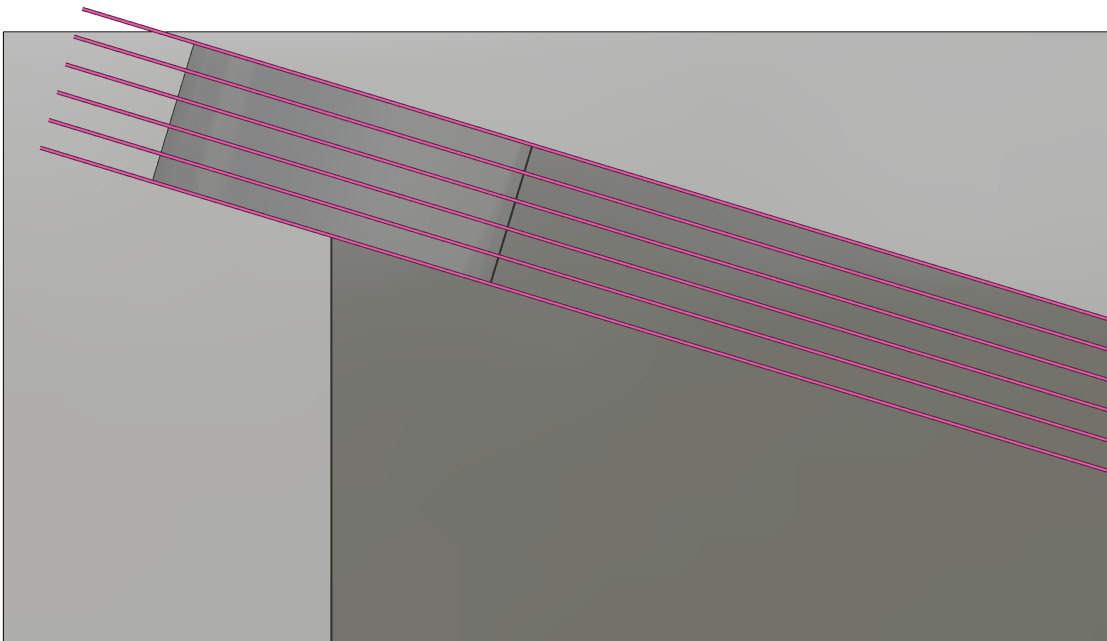

以下零件為一例。設定的模式為「兩曲線間變形」。如果未設定邊距，刀具中心將沿著曲面邊緣路徑，並與驅動曲面外的曲面發生干涉，有碰撞風險。

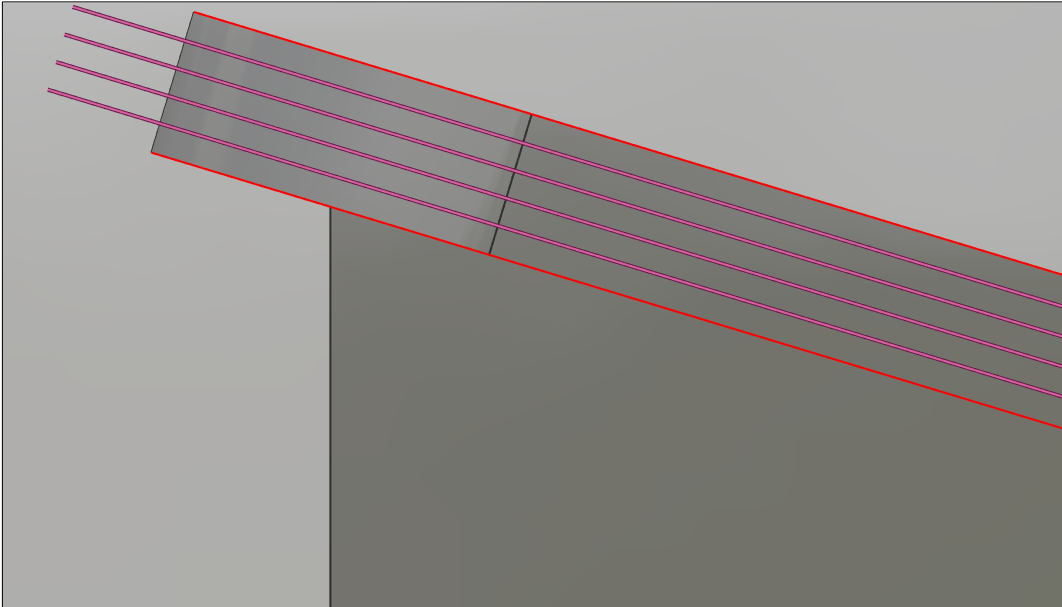

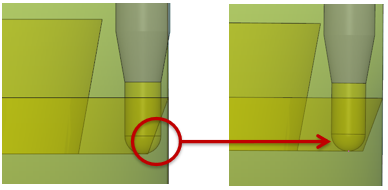

當您設定刀具半徑的邊距時，刀具將會從邊緣偏移，不會發生干涉。

建議至少將刀具半徑設為邊距。起始邊距屬於第一條曲線，結束邊距屬於第二條曲線。也可以定義「 額外的邊距以克服曲面邊緣的不準確性 」以確保不會發生干涉。

在此情況下，設定了 1 公釐的起始和結束邊距，並包含額外的 0.03 公釐邊距。

您可以在右側觀看包含此範例的影片。

問題

如何強制刀具僅朝一個方向傾斜？

解答

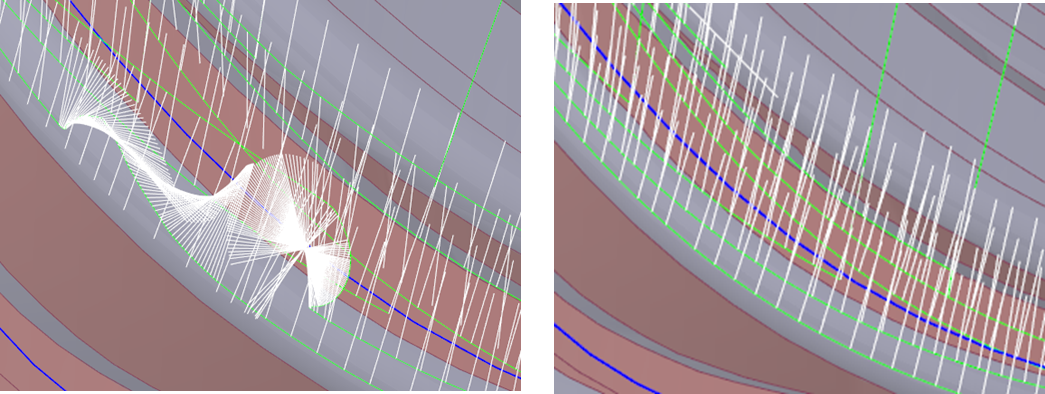

當刀具意外旋轉時，無法識別曲面的 UV 曲線。

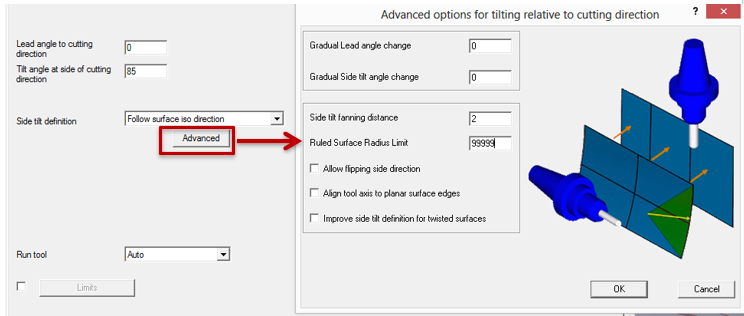

• 若要手動強制正確方向，請將「規則曲面半徑限制」設定為 0 或 99999。

問題

如何避免在選擇曲線模式時產生不想要的刀具向量方向？

解答

在某些情況下，透過邊緣選擇曲線可能更容易。

然而，斷裂的邊緣使得連接曲面的連結難以計算，該點的刀具運動產生了不想要的向量。

在這種情況下，為了解決這個問題，建議使用曲面選項進行曲線選擇。這消除了斷裂邊緣帶來的風險，並適當地產生了加工刀具路徑和刀具向量。

問題

什麼是曲面邊緣處理？

解答

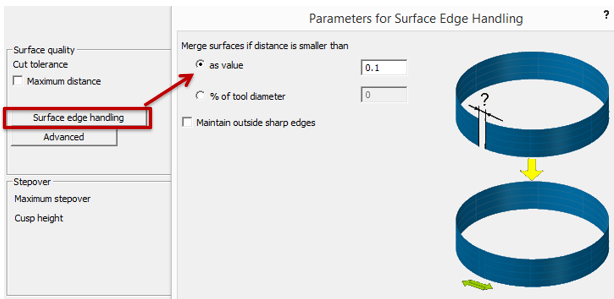

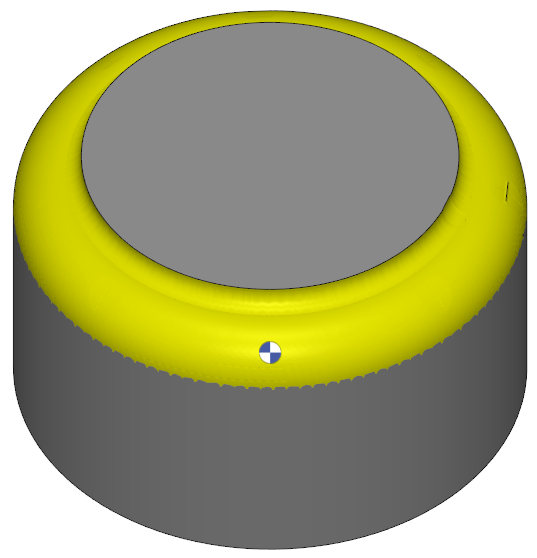

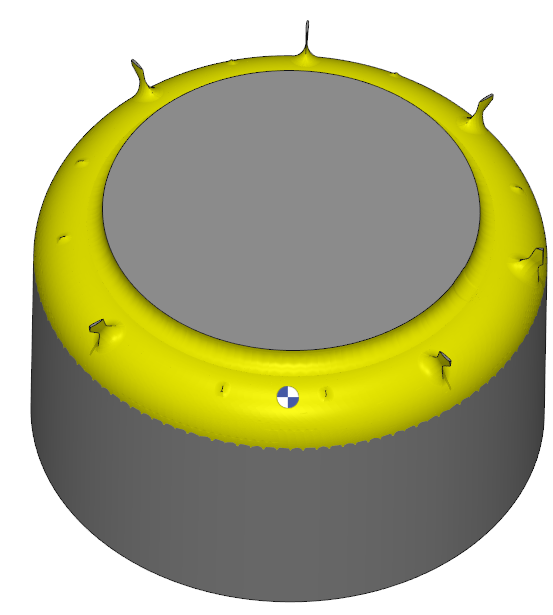

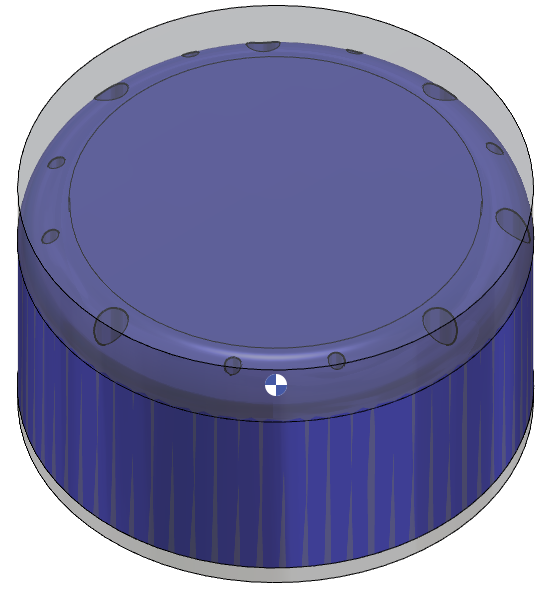

曲面邊緣處理有助於防止常見問題，例如間隙、重疊和意外行為，確保加工過程順暢準確。合併曲面是解決邊緣準確性問題的有效方法。您可以將合併距離設定為固定值或刀具直徑的百分比。

透過有效管理曲面邊緣處理，您可以：

• 維持零件品質： 確保成品零件符合所需的規格和公差。

• 提高加工效率： 降低錯誤和返工的可能性，從而提高生產效率。

問題

啟用內部刀具半徑時會發生什麼情況？

解答

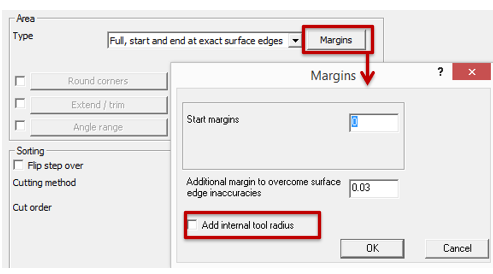

為了在筆尖走刀加工中保持足夠的間隙，必須將內部刀具半徑考慮到導引曲線或曲面的邊距中。啟用此選項會將刀具半徑加到指定的邊距，確保刀具路徑與側曲面保持切線關係，並具有徑向偏移。

問題

什麼是軸向偏移？

解答

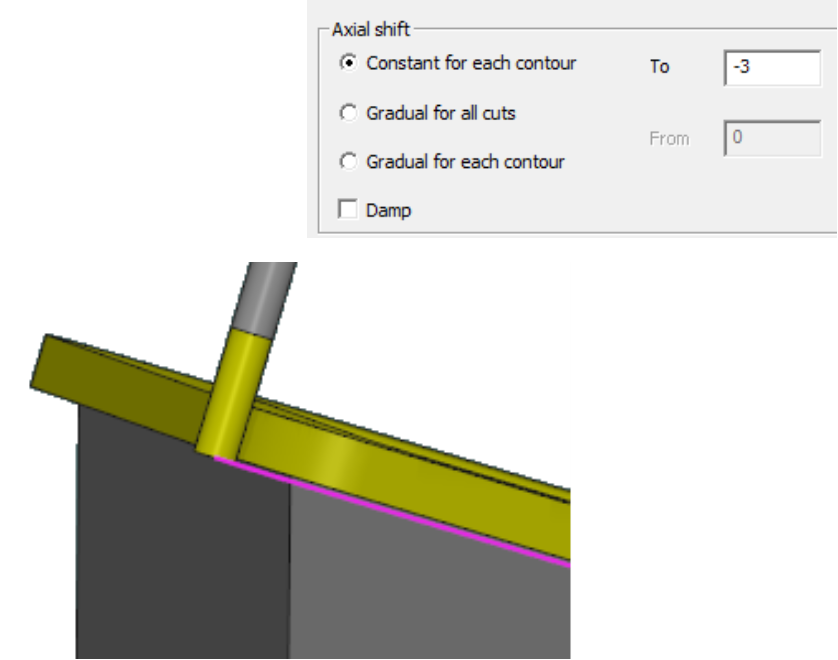

軸向偏移是沿著刀具軸線應用的偏移。可用於控制切削深度和刀具與工件的接觸點。

軸向偏移的不同方法：

• 每個輪廓的恆定值： 軸向偏移均等地且恆定地應用於每個輪廓。

• 所有切削的漸進式： 軸向偏移隨著每次切削逐漸增加，確保所有刀刃都被使用。

• 每個輪廓的漸進式： 軸向偏移在每個輪廓內逐漸增加。
