一旦您將所有刀具安裝到CNC機台的指定位置後，此控制選單可讓您虛擬模擬整個加工過程，識別並修正程式碼中潛在的錯誤。透過實際執行程式碼而不啟動機台本身，您可以確保從第一次切削開始就達到高效且精確的操作。

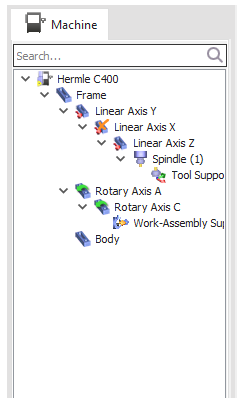

此頁籤提供構成此機台的所有已定義組件的全面視圖。每個組件都以視覺化方式呈現，讓您清楚了解機台的結構。透過右鍵點擊任何組件，您將會開啟一個包含多個選項的內容選單：

• 隱藏組件: 此選項允許您暫時從視圖中移除選取的組件。這有助於專注於機台的特定部分或簡化顯示。隱藏的組件可以透過指定的選單選項輕鬆重新顯示。

• 設為透明: 此選項可增加選取組件的透明度，讓您更清楚地看到底下的組件。這對於視覺化複雜機台的內部結構或具有重疊元素的組件很有用。

• 資訊: 選擇此選項會開啟一個關於所選組件的詳細資訊面板。此面板可能包含組件的向量、類型、原點或與其相關的任何其他相關資料等規格。

在控制環境中右鍵點擊會開啟一個包含這些選項的彈出選單：

• 顯示零件: 開啟一個新視窗，以特寫視圖顯示 MTE 零件模擬。

• 顯示零件再加工: 開啟一個新視窗，以特寫視圖顯示再加工操作。

• 全部隱藏: 隱藏 3D 視圖中的所有組件。

• 全部設為透明: 將 3D 視圖中的所有組件設為透明。

• 運動鏈分析: 分析運動鏈並顯示報告。

• 資訊: 顯示關於選取組件的資訊。

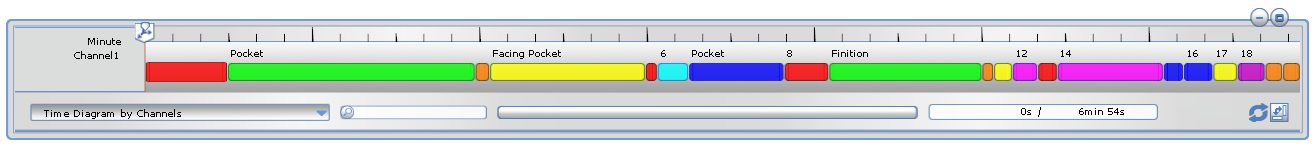

在車削和走心式加工中，甘特圖圖形已更新。

它可以移動且可調整大小！

甘特圖具有右鍵選單，可讓您精確控制模擬：

循環導航: 輕鬆跳至循環中的特定點，例如開始、結束或使用者定義的特定位置。這允許對關鍵時刻進行專注檢查。

循環編輯與管理: 直接修改特定循環，根據需要調整刀具選項，並觸發重新計算以微調您的模擬。

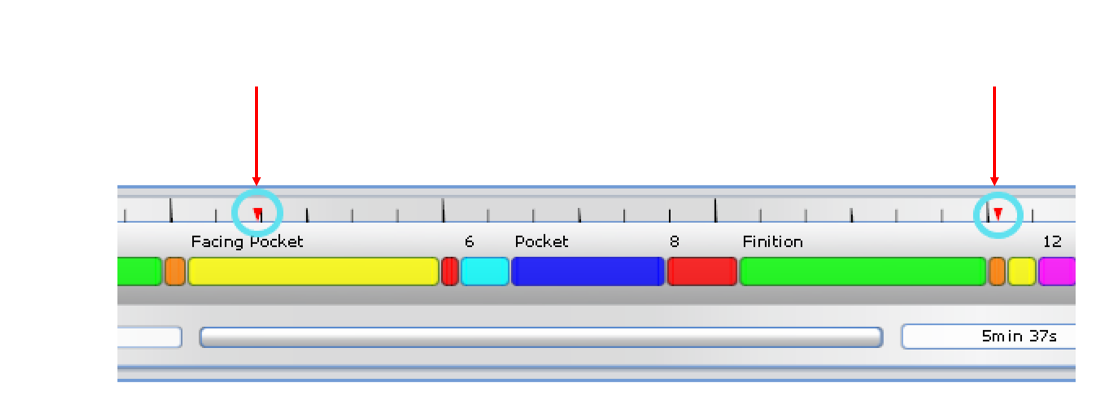

控制流程管理: 策略性地設定 中斷點 以在預定時間點暫停模擬。這有助於深入分析和故障排除。

• 碰撞分析: 為了額外的安全性，模擬整合了先進的碰撞偵測功能。此主動功能可識別潛在的衝突，確保程式順暢運行並避免意外事故。

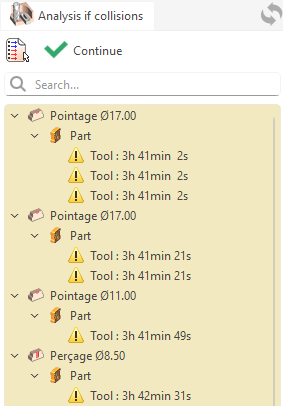

碰撞樹狀結構

樹狀結構已在 Qt 中重新實施，現在支援搜尋，並正確尊重選取的單位，而不是始終以毫米為單位顯示值。

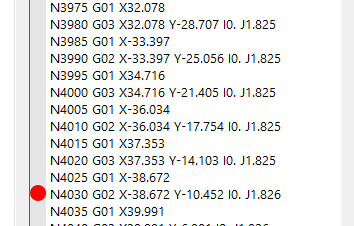

現在可以直接從彈出視窗啟用或停用中斷點。活躍的中斷點（紅色）將暫停執行，而停用的中斷點（綠色）將允許其繼續。此操作可以從甘特圖或 NC 程式執行。

換刀點現在可見，並在 MTE 模擬中顯示提示。

座標視窗

零件和機台的原點可透過右下角的按鈕進行變更。

圖示和按鈕均提供工具提示。

所有圖示均已匹配深色模式，旋轉圖示現在清楚地指示它是影響工件、刀具還是兩者皆無。

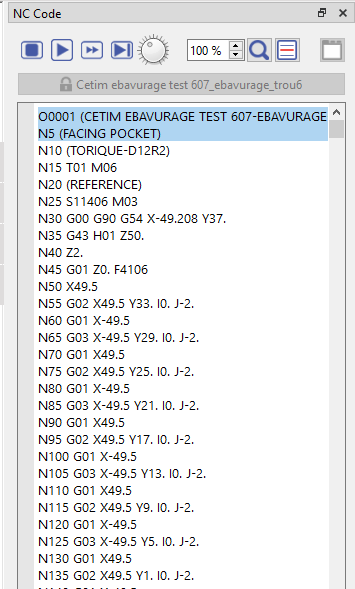

這些控制可讓您控制 NC 程式碼的模擬並更詳細地查看 NC 程式碼：

• 開始/停止播放按鈕: 此按鈕用於啟動和停止 NC 程式碼的模擬。

• 逐步前進按鈕: 此按鈕用於一次逐步執行 NC 程式碼的一行。

• 下一個循環按鈕: 此按鈕用於模擬 NC 程式碼的下一個循環。

• 控制模擬速度的旋鈕: 此旋鈕用於調整模擬的速度。

• 放大鏡: 此按鈕用於增加或減少視窗中 NC 程式碼的大小。

• 搜尋按鈕: 此按鈕用於在 NC 程式碼中搜尋特定座標。

• 跳至行按鈕: 此按鈕用於快速跳至 NC 程式碼中的特定行號。
