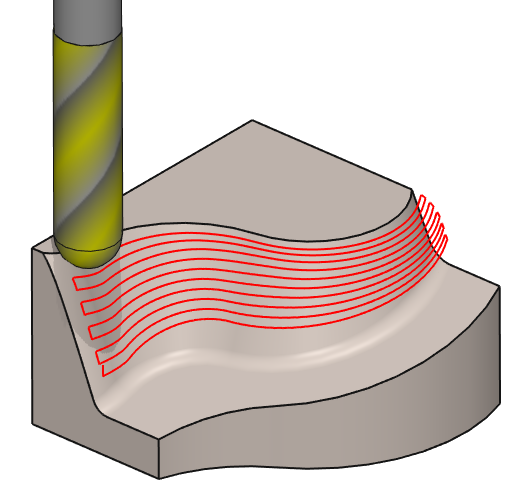

輪廓圖像變形技術循環的原理與口袋圖像變形技術循環相同。
軌跡將根據所選的參考輪廓演變，並應用於實體，軌跡從輪廓的一個邊緣演變到另一個邊緣。

• 加工將從輪廓的一側到另一側進行。輪廓的方向對軌跡有影響。

• 能夠定義或不定義 Zig Zag 路徑。

• 僅提供 Stepover 計算和餘量參數。

對話區

參數

刀具路徑策略

Zig Zag 路徑

Stepover 計算

Stepover (刀徑%)

Stepover 值 (Ae)

XY 留痕高

餘量

XY向素材預留量

Z向素材預留量

法向素材預留量

對話區

參數

安全距離 (Z向)

快速平面高度

安全距離

Z向進刀與退刀

退刀高度

安全距離 (XY向)

安全距離 / 刀柄

刀把管理

XY向進刀與退刀

進刀長度

退刀長度

圓弧進刀半徑

圓弧退刀半徑

進刀圓弧角度

退刀圓弧角度

對話區

參數

切削條件

品質

固定切削線速

每刃進給

主軸方向

主軸轉速

進給

轉速範圍碼

切入進給

特定冷卻

冷卻方式

刀具編號

刀具編號

特定編號

長度補償號

刀徑補正編號

使用者欄位

註解

控制器設備

銑削設定

對話區

參數

夾具與部件行為

過切檢查

XY 偏移量

安全(清除)區域

Z 偏移量

曲線計算

曲線公差

曲線分段
