以STL格式打开ABUTMENT并自动应用刀路。
我们将ABUTMENT分为3个加工区域：
|

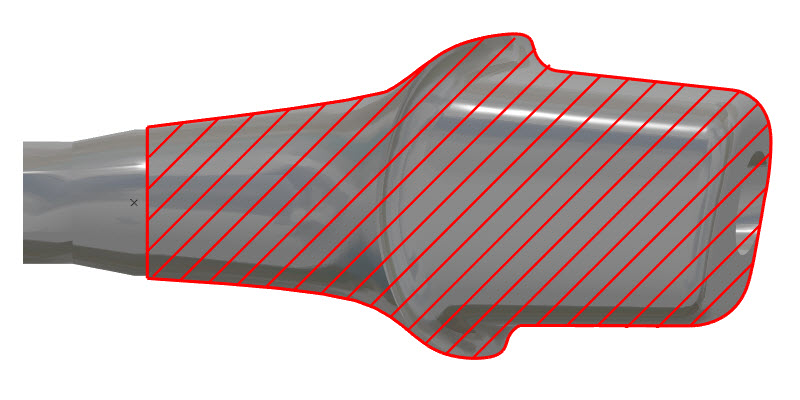

“ 自定义区域 ”
|

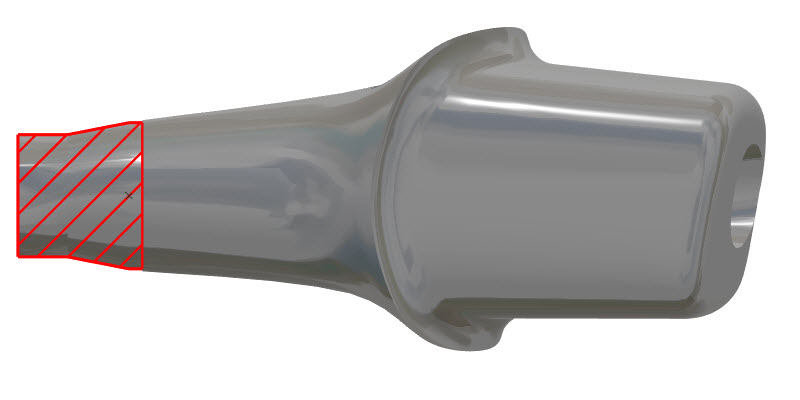

“ 连接区域 ”
|

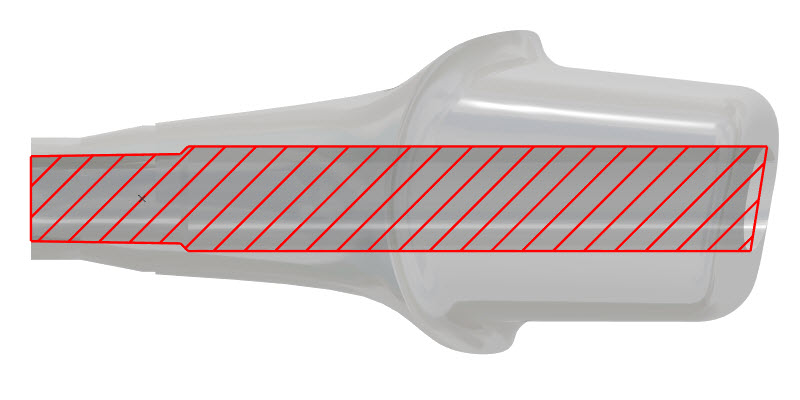

“ 孔区域 ”
|
|
待加工 自定义区域 在基台（abutment）上，我们使用以下刀具 车刀 (刀具编号 2) 进行车削粗加工： 球头铣刀 D03 (刀具编号 5) 径向铣削粗加工 球头铣刀 D01.5 (刀具编号 3) 径向半精加工（余量加工） 球头铣刀 D01.5 (刀具编号 3) 径向 4轴 精加工表面 球头铣刀 D02 (刀具编号 6) 轴向精加工咬合面
|
待加工 连接区域 ，我们使用以下刀具 反向车刀 (刀具编号 3) 进行连接区域的车削粗加工 平底铣刀 D04 (刀具编号 4) 加工连接区域的六边形轮廓 切断刀 (刀具编号 1) 在连接区域末端切断工件 |
待加工 孔区域 ，我们使用以下刀具 定点钻 D4 (刀具编号 7) 在钻孔前进行定点钻 钻头 (刀具编号 8 9 10) 进行钻孔 |
注意：
G代码用于 孔 和 连接 由CAM管理。
孔 和 连接 由...管理 子程序。
刀路用于 孔 和 连接 根据每个供应商总是相同的
在NC文件中，我们有 “新的参考点” 这里使用的变量是 #100
当前生产机床：
Star – SB-20R TypeG
Star - SR 20 JII Type B
待定机床
Citizen L20
Chiron FZ08MT
