6 个重要步骤（某些步骤是可选的，或由应用程序自动完成）：

1 - 加载 STL 文件

2 - 对齐工具

3 - 设置钻孔和连接参考点

4 - 手动放置线

5 - 计算

6 - 生成 NC 文件

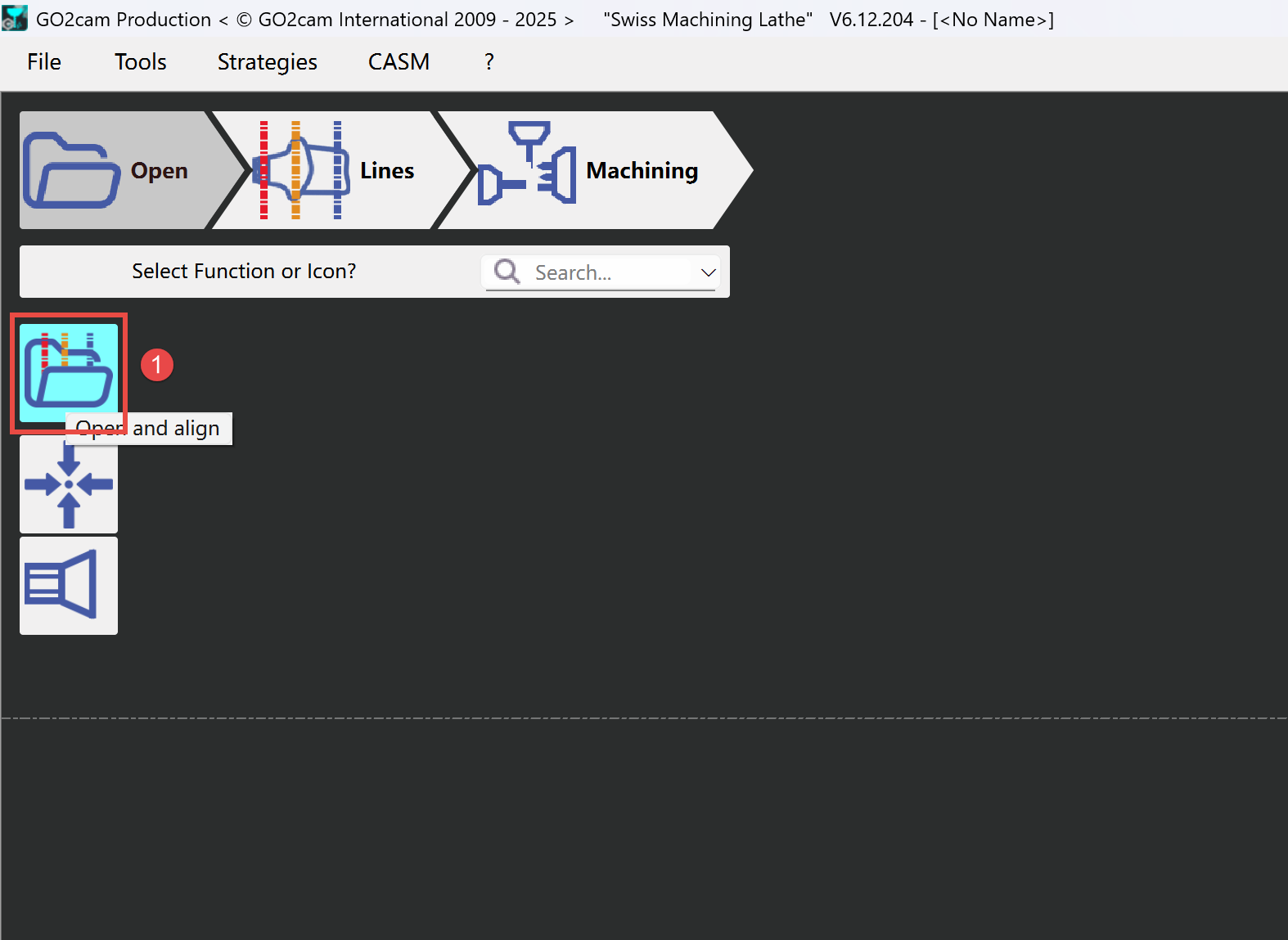

1 - 加载 STL 文件

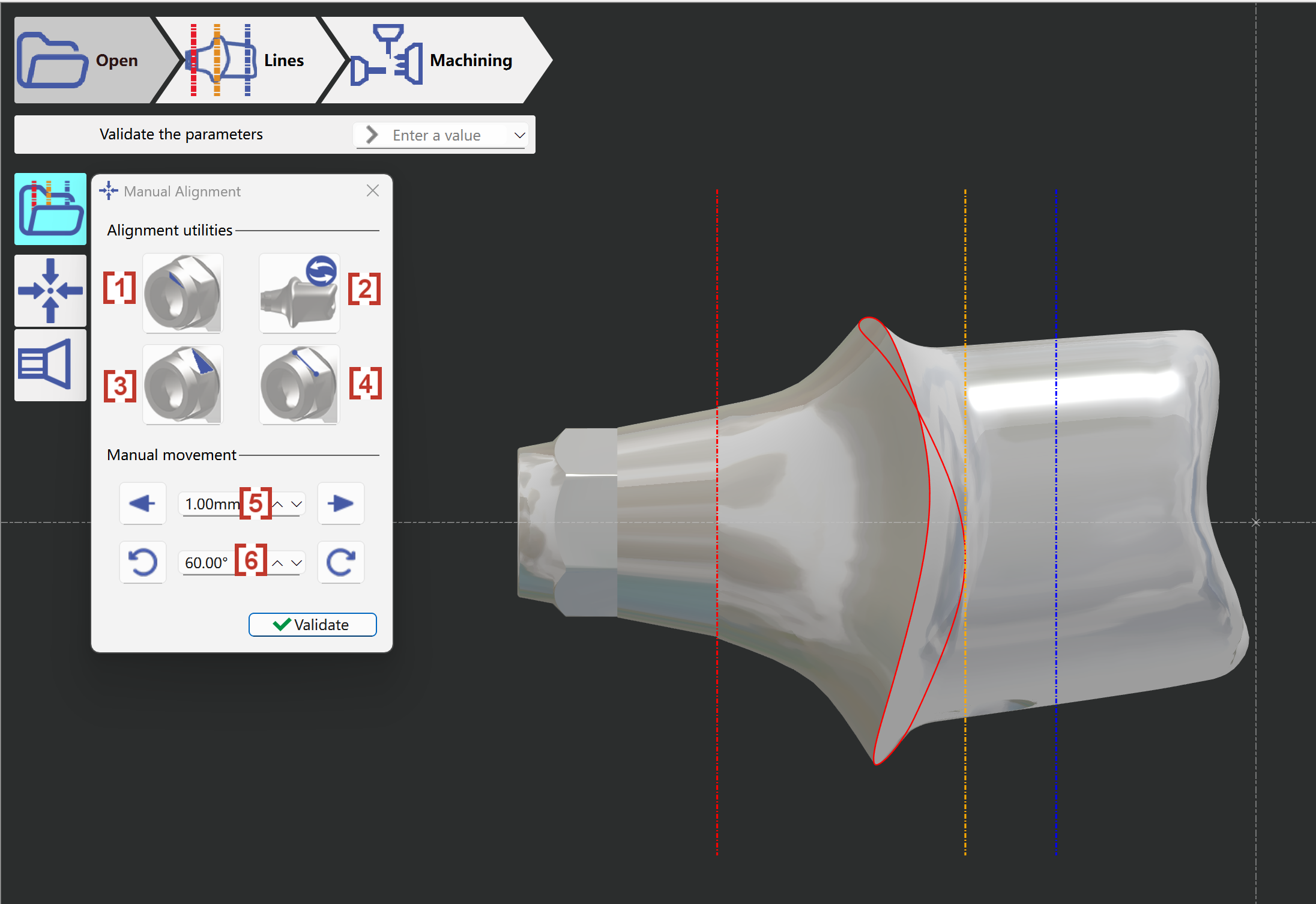

2 - 对齐工具

使用对齐功能调整 STL 的空间姿态。

[1] 手动轴搜索 - 如果 STL 的轴向方向不正确，请使用此功能自动获取正确的轴向方向。

[2] 反转基座 - 沿轴向反转方向。

[3] 按面对齐连接点 - 根据选定的曲面对齐连接点

[4] 按 2 点对齐连接点 - 根据选定的 2 个点对齐连接点

[5] 沿轴向手动移动

[6] 沿轴向手动旋转

在这种情况下，我们必须使用“搜索基座轴”功能（需要几秒钟来查找孔）

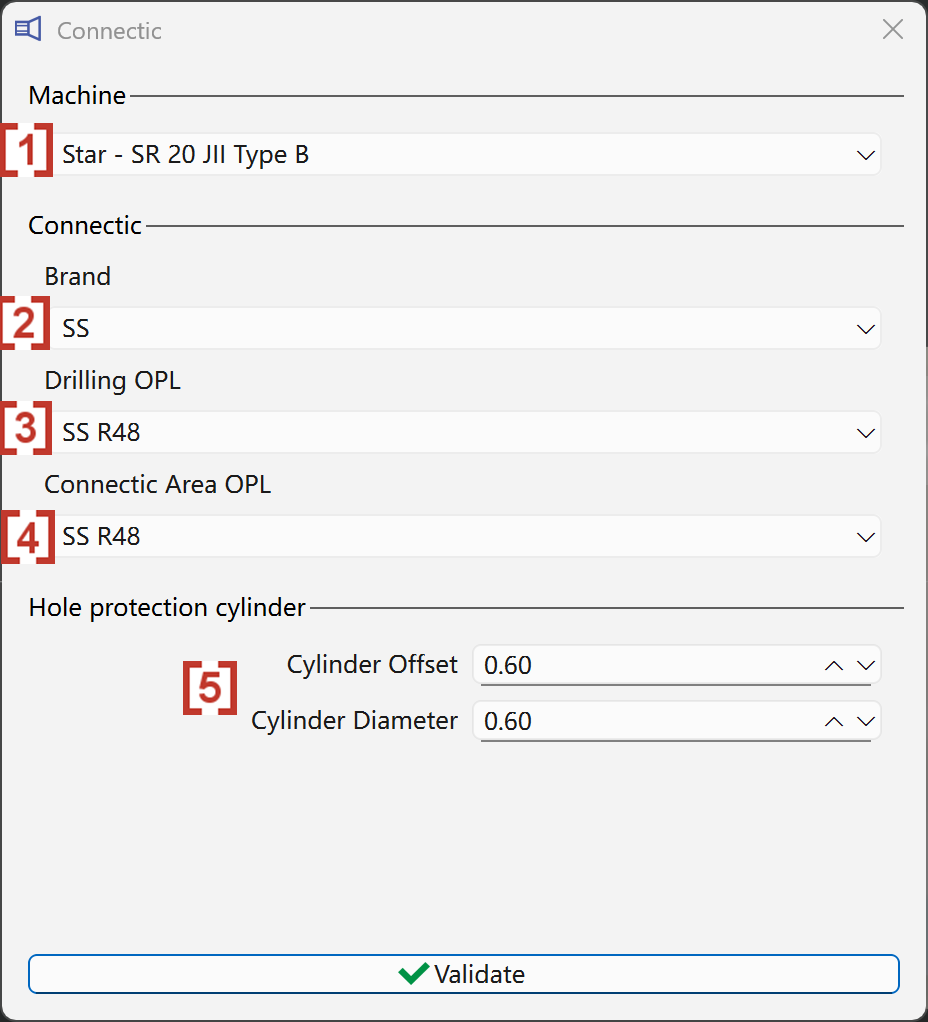

3 - 设置钻孔和连接参考点

[1] 必须选择机床。

[2] 选择连接点的品牌名称。

[3] 选择钻孔策略

[4] 选择连接点区域的策略

[5] 设置创建的孔保护圆柱体的偏移量和直径值

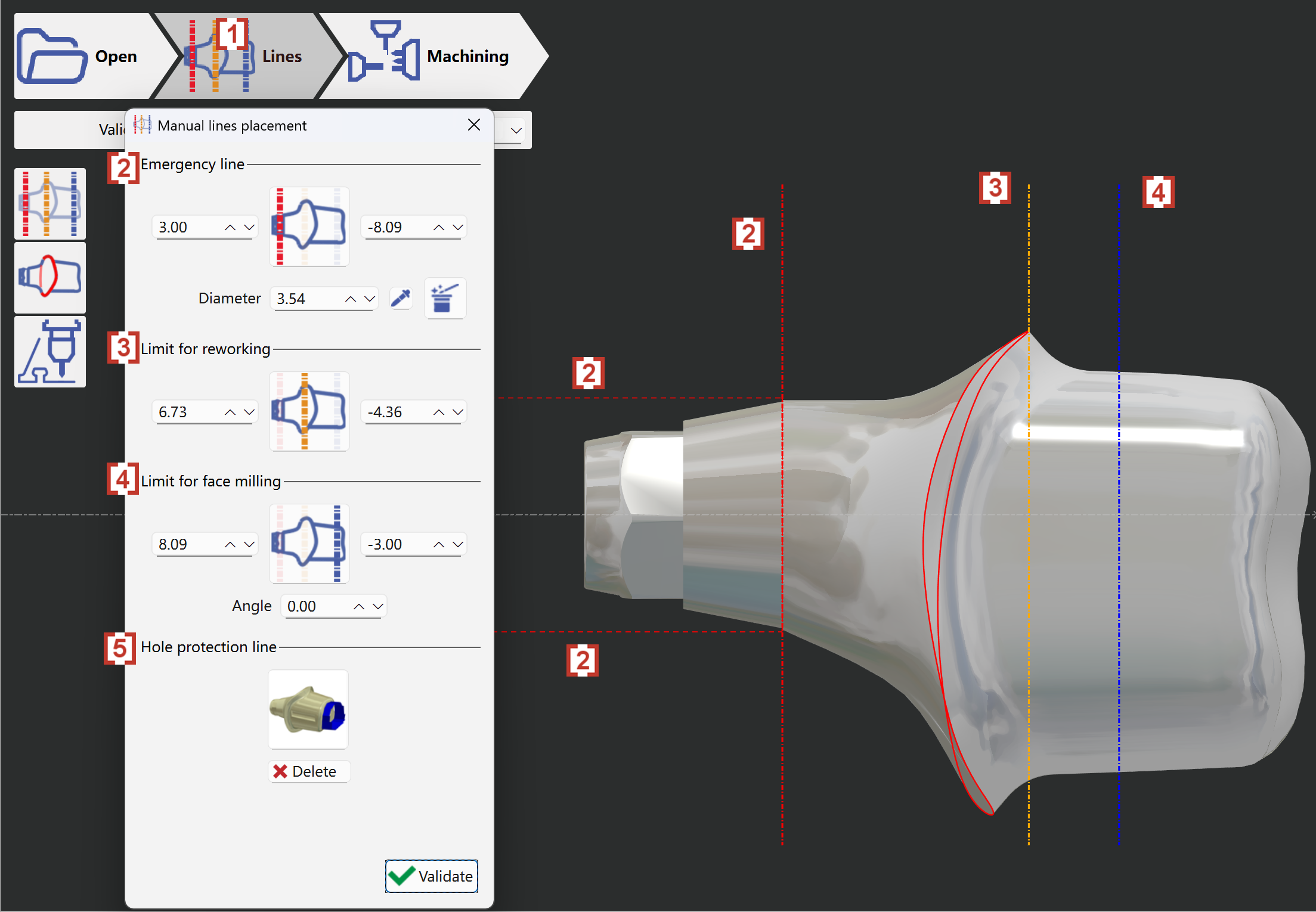

4 - 手动放置线

[1] 点击“线”选项卡手动创建工作区域的线。

[2] 紧急线 - 定义连接点的保护区域。创建的线是红色虚线。

[3] 重加工限制 - 定义重加工操作的停止区域。创建的线是橙色虚线。

[4] 面铣限制 - 定义面铣操作的停止区域。创建的线是蓝色虚线。

[5] 孔保护线 - 如果需要，删除自动创建的保护线。

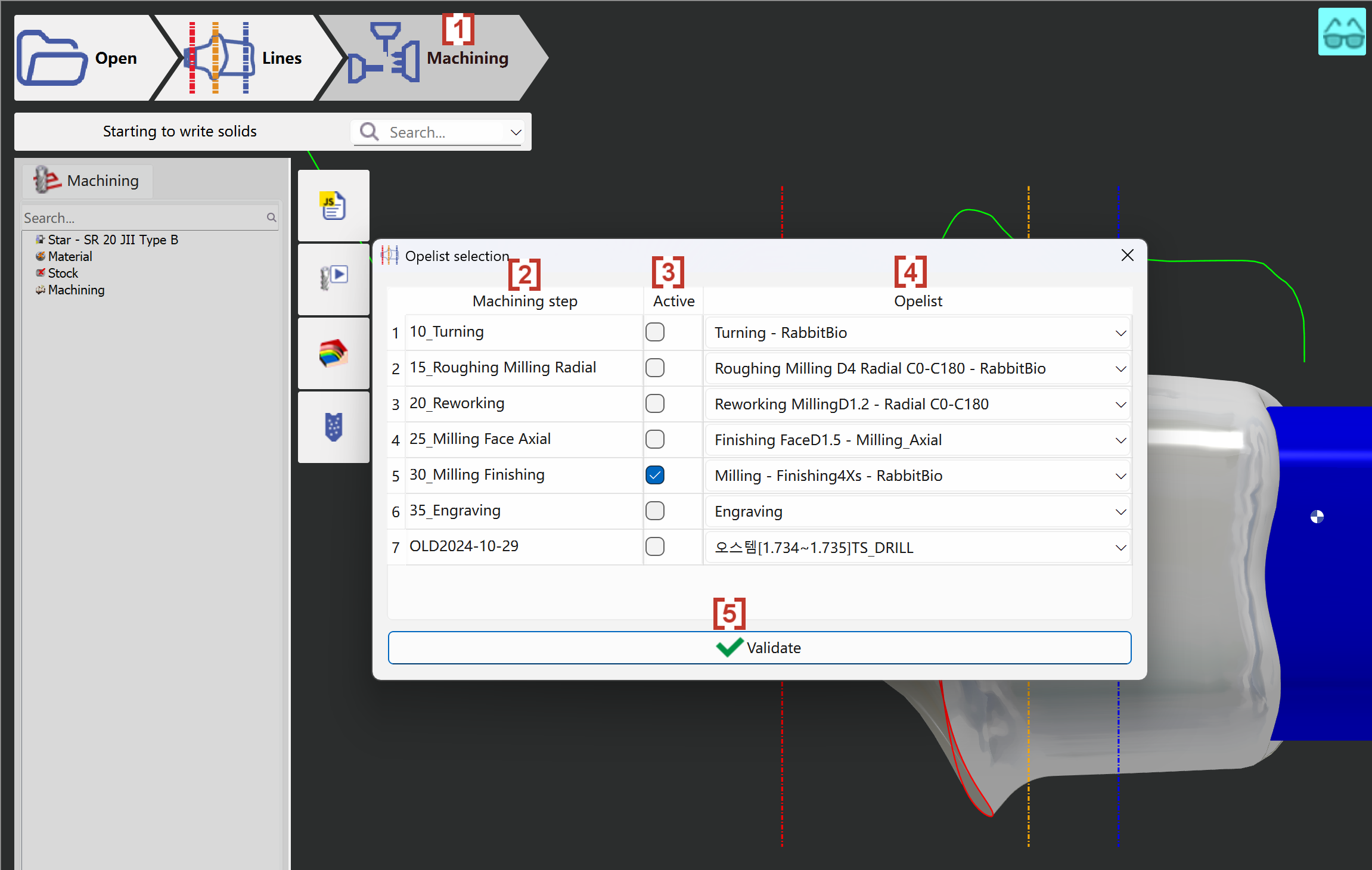

5 - 计算

[1] 设置好手动线后，用户可以进入“加工”选项卡开始刀路计算。

[2] 加工步骤 - 此列显示应用于 STL 的操作。

[3] 活动 - 用户可以根据需要激活或禁用选定的操作。

[4] Opelist - 从可用策略列表中为每个操作选择正确的策略。

[5] 验证 - 验证并开始刀路计算。

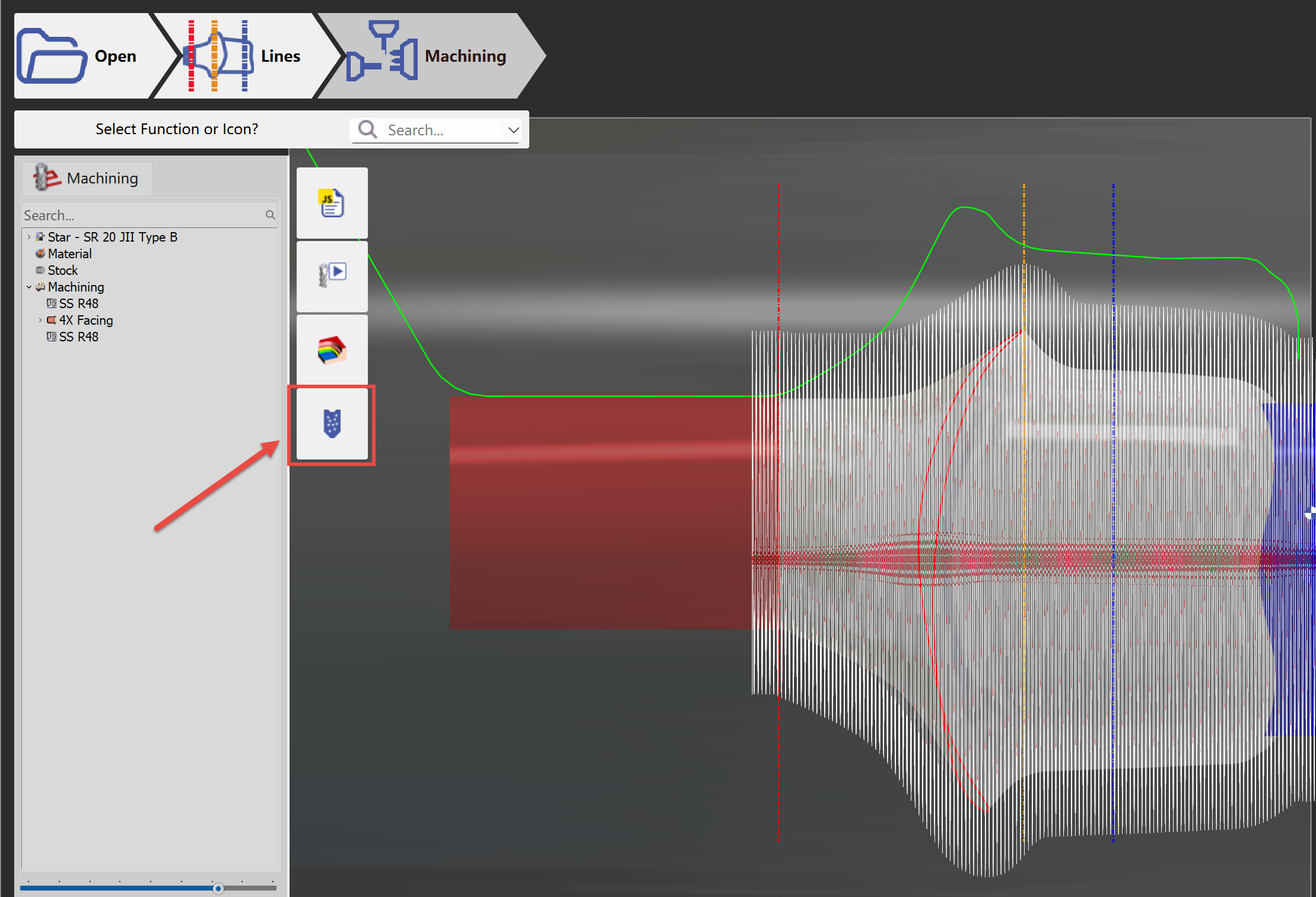

6 - 生成 NC 文件

点击“NC 输出”按钮生成并输出 NC 文件。

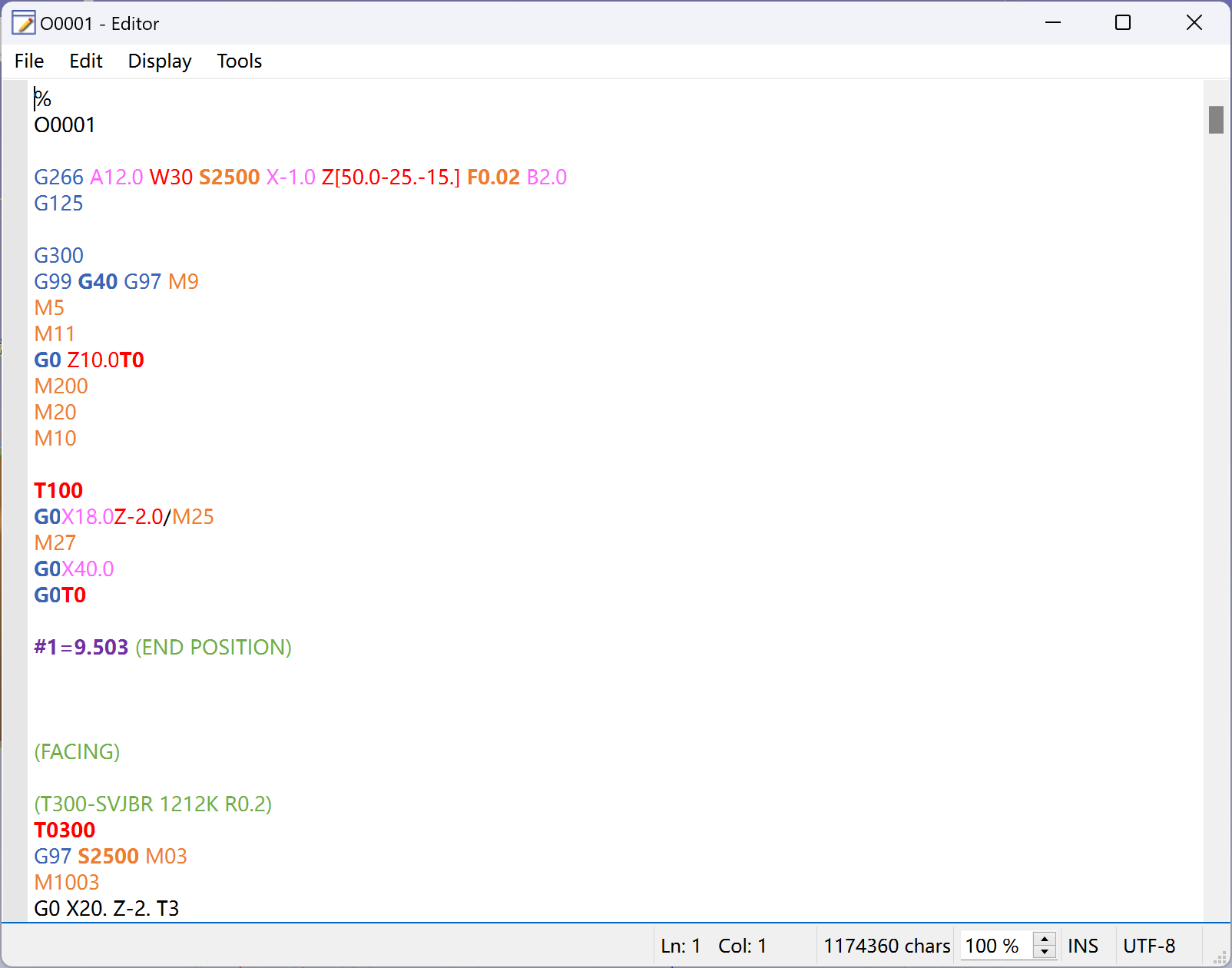

NC 文件将在几秒钟内生成并输出：
