循环 : Finish Contour, Contouring, Chamfering

定义

This option is used to control the finish of outside angles by adding:

  • 轮廓上的圆角（2D或3D实体）

  • 用于断角的倒角

  • 用于保持的圆弧 的 锐利品质 的边缘。

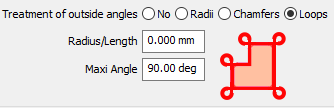

Treatmne tof Outside angles.PNG

设置

  • 圆角

  • 倒角

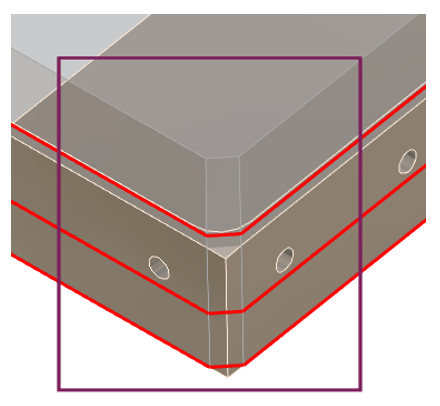

刀具路径可以编程为零件拐角处的圆角或倒角。目的是 通过平滑的角度避免锐边 .

应用此选项后，无需修改几何体本身。修改所有拐角或选定的拐角会是一项更耗时的工作。要不切断拐角，只需勾选此按钮即可 无 并重新计算刀具路径。

  • 圆弧

此处，目的相反： 直线角度需要尽可能精确。 为此，可以定义一个刀具路径，该路径生成进出拐角并再次进入的圆弧，以保护拐角边缘。

此选项仅适用于中心刀具路径。在策略对话框中，设置必须为：

  • 刀具路径设置为左侧或右侧，并且

  • 偏移设置为中心。

如果未遵守这些设置，则选项在对话框中不会被灰色显示，但圆弧不会应用于刀具路径，并会显示警告消息。

▶️ 观看解释策略的视频。

Contouring - outside angles-20240802-075436.png

通用选项：

半径/长度： 插入圆角和圆弧的弧值，或倒角的长度值。

最大角度： 输入零件上的最大角度值以断开拐角。这样，可以根据拐角的大小应用切削，例如：

  • 输入 90°，将避免所有钝角拐角 (>90°)。

  • 输入 60°，将应用于所有小于 60° 的锐角拐角的切削。
