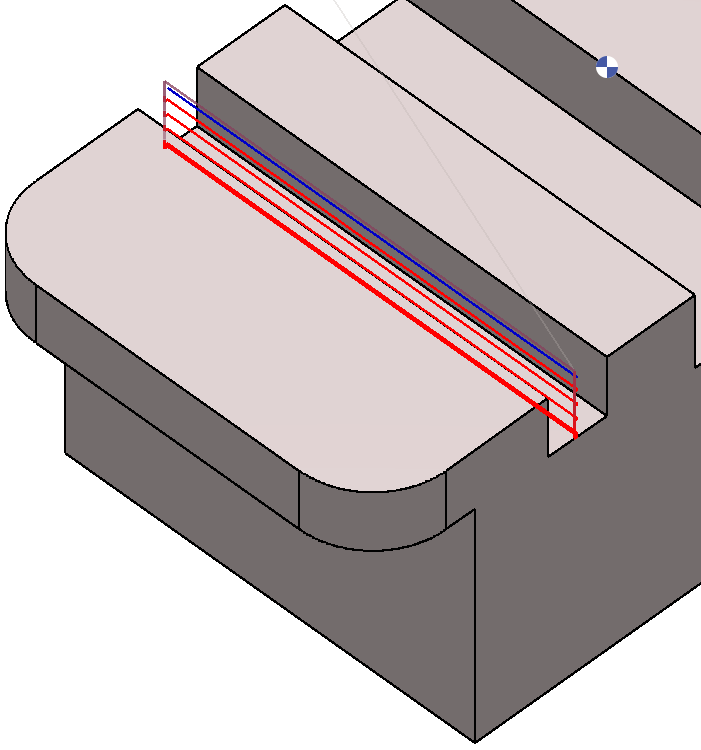

槽不是在实体中设计的，槽的中心有一条线段：

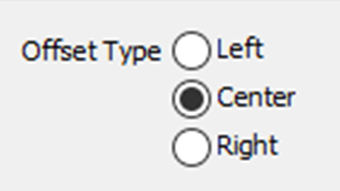

• 设置一个 中心 / 零件 刀具路径,

• 选择的轮廓是“中心”，没有宽度：宽度是刀具直径值。

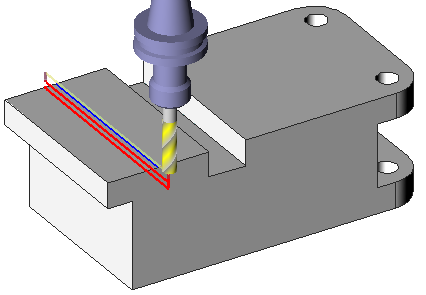

双向路径设置为 否 .

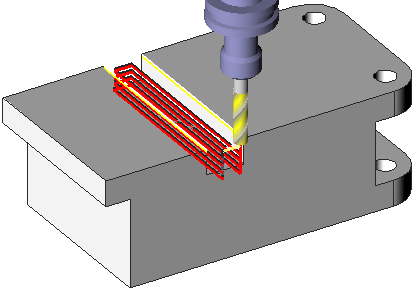

双向设置为 是 并且连续刀具路径设置为 否 .

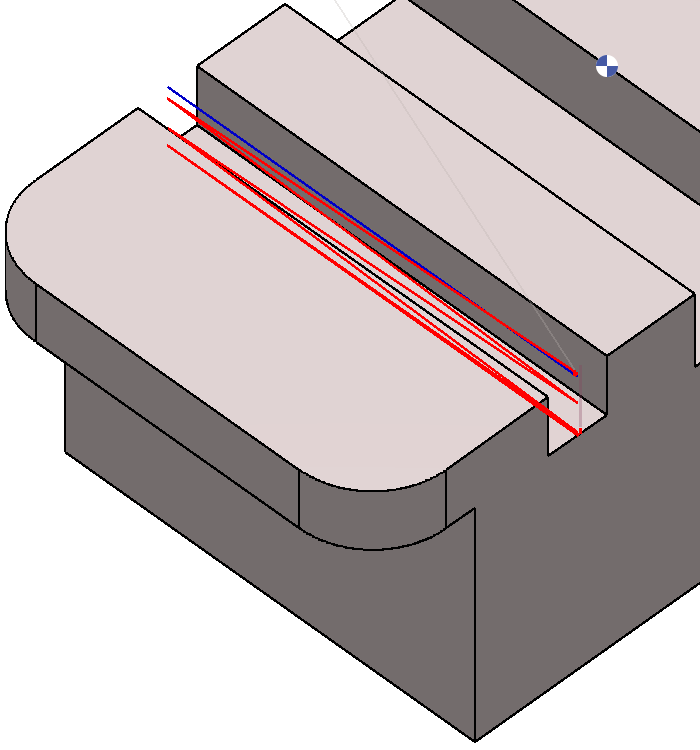

双向设置为 是 并且连续设置为 是 .

没有中心，只有槽的侧边。只需选择线段并定义以下设置：

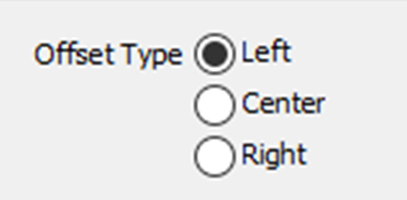

• 补偿类型必须定义 相应地 。在这种情况下，补偿类型是 左 ,

• 选择的轮廓是“ 侧边 ”，并且需要定义槽宽。

在这种情况下， 刀具路径 和 补偿类型 都设置为左。

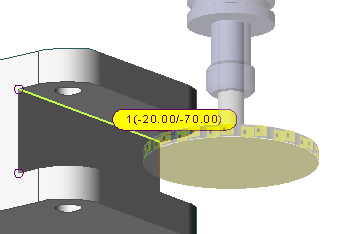

轮廓的选择直接在实体上完成。通过单击实体（-20 和 -70）来选择高度。在策略中，选择 两个引导点 .

槽宽 = 0，因为我们直接选择槽的底部。

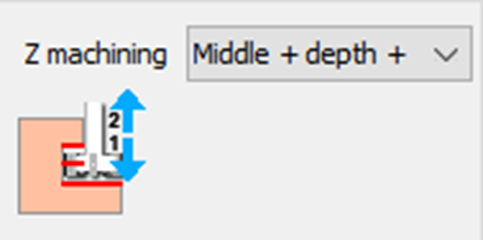

使用 Z向加工 设置为“中间 – 深度 + 高度”，定义过程：

• 开始于 中间 ,

• 向下到 深度 ,

• 然后继续 中间 ,

• 并上升到顶部 高度 .

此行为可以在模拟中检查。

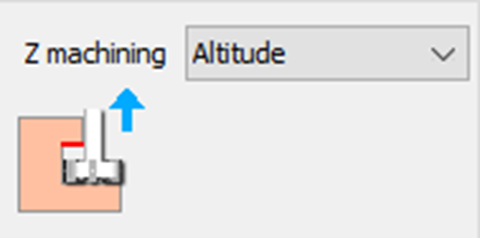

情况与上一个示例非常相似：区别在于 Z向加工 .

的管理。选择高度并通过直接单击实体来定义顶部的高度。

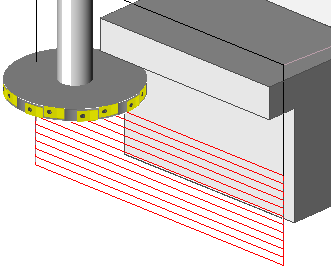

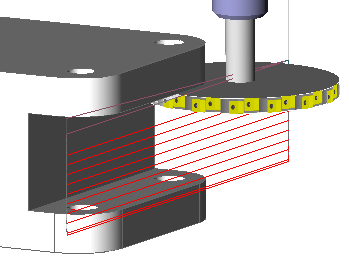

情况与键槽加工中心1路径类似。但是，这里可以直接通过选择底部或轮廓线来完成选择。

这允许制作宽度为刀具侧边的槽

为此策略选择“选择轮廓： 轮廓 ”。
