When planning 5-axis machining cycles, selecting the appropriate surfaces is essential. During the geometry selection process, the chosen faces—referred to as Drive surfaces—are the specific areas where machining takes place. However, this process can become cumbersome, particularly when dealing with multiple surfaces that have varying curvatures.
GO2cam 提供多种面选择模式，以简化此过程。
|
||
|

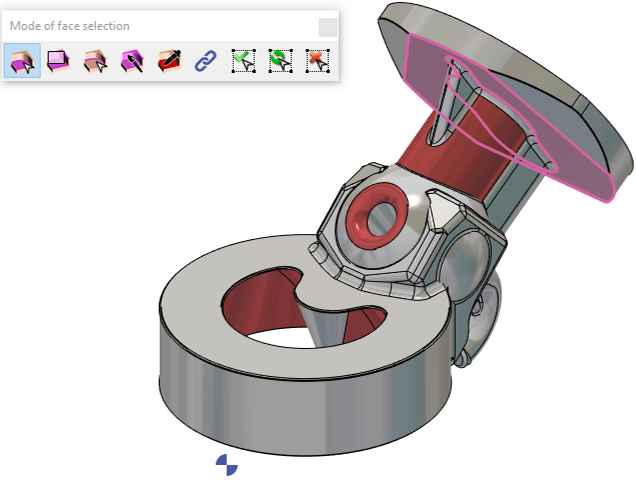

单击选择 单击曲面进行选择。要进行多重选择，请逐个单击曲面。 |
|
|

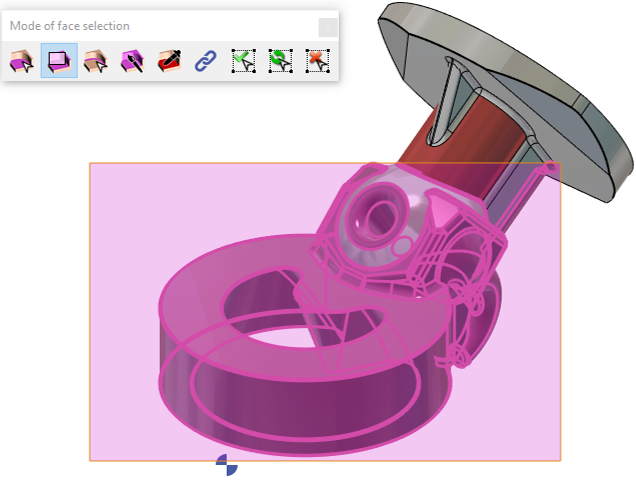

窗口选择 单击并拖动鼠标以创建矩形选择窗口。窗口内的所有完整曲面都将被选中。 |
|
|

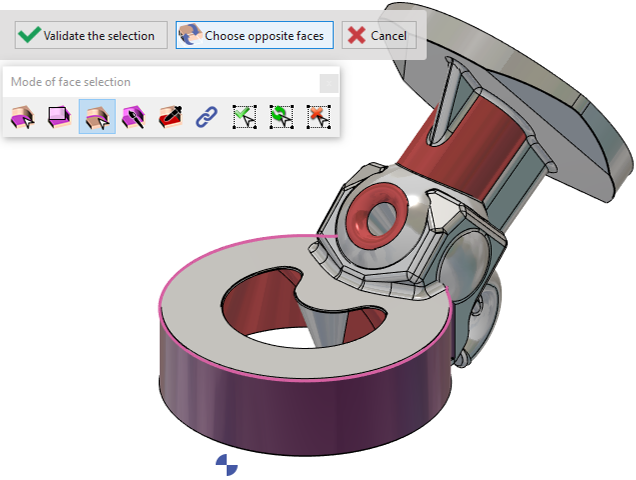

沿边缘路径选择 单击实体的边缘轮廓线，以选择附着在这些边缘上的曲面。 |
|
|

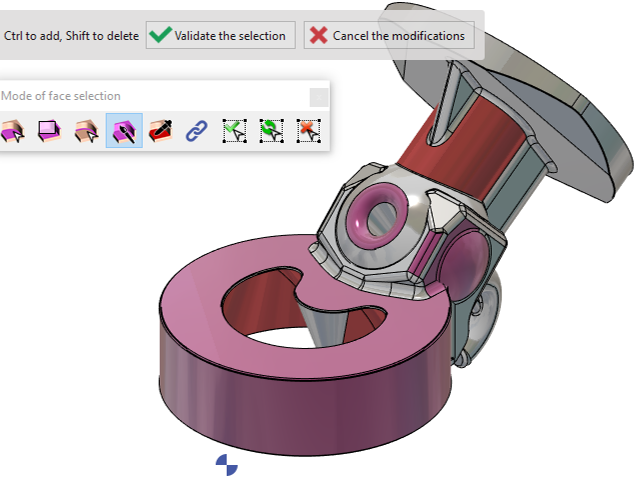

刷选 按住 CTRL 并将鼠标指针悬停在曲面上以自动选择它们。按住 SHIFT 并悬停以取消选择。这对于快速选择多个曲面非常有用。 |
|
|

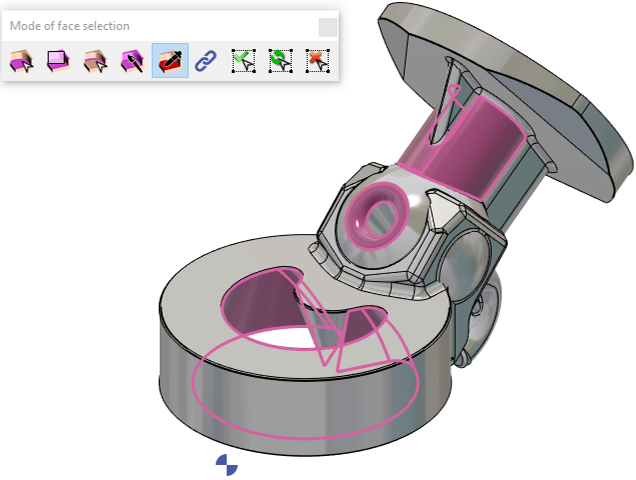

按颜色选择 如果实体零件具有多个面颜色，请单击具有特定颜色的一个面，则所有具有相同颜色的面都将被选中。 |
|
|
链选 单击一个曲面，GO2cam 将尝试关联相关的相邻面并将它们作为一个组进行选择。例如，这对于选择具有可变半径的圆角非常有用。只需单击其中一个曲面，GO2cam 就会识别相关的曲线。 |
|
|

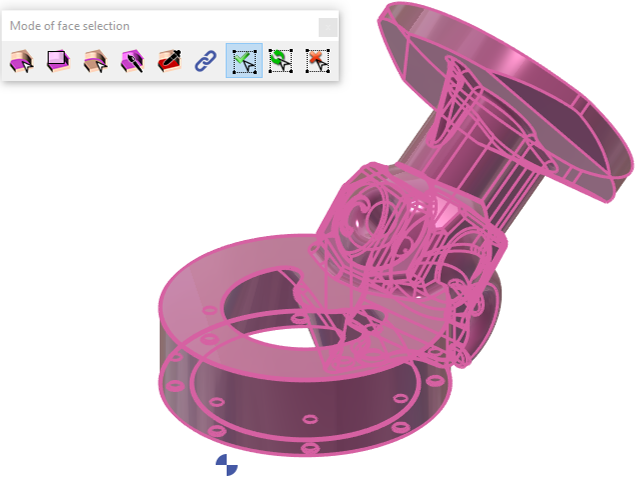

全选 单击任何曲面以选择零件的所有面。 |
|
|

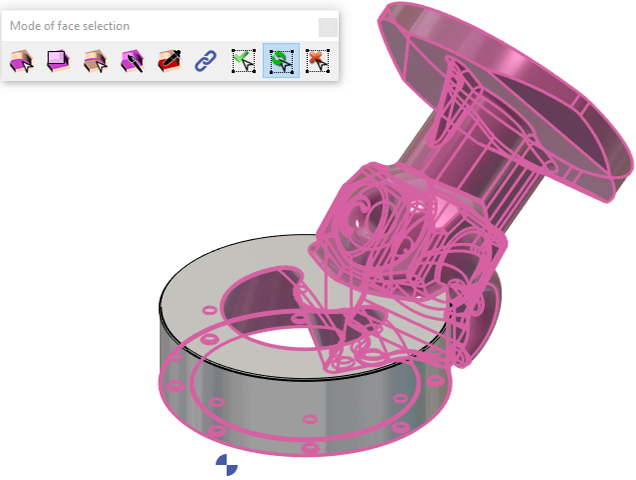

反选 单击零件以反转选择；未选中的面将被选中，已选中的面将被取消选中。 |
|
|

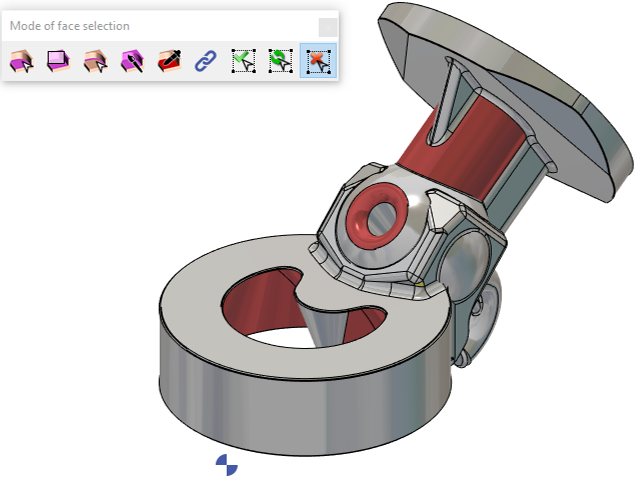

取消选择 单击零件以取消选择所有面。 |
|
|
5X Expert 的选择过程不止于此。如前所述，几何选择步骤仅用于驱动曲面识别。由于该模块的复杂性和基于曲面的计算，有必要定义其他需要检查的曲面以避免碰撞。此外，对于选择的某些曲面路径，需要定义参考面。 因此，选择过程也是循环策略定义中的一个重要方面。这将在后面进一步探讨 在通用 5 轴页面中。 |
|
多段线选择
|
新建 多段线选择 模式为多轴铣削中的几何体管理引入了更直观的方式 新的多段线选择模式允许通过直接在图形区域绘制自定义多段线来选择面。 预览会高亮显示多段线内部或与之相交的面，而编辑工具允许动态调整点以实现精确的选择控制。 |
|
