循环: 直槽加工、等高、之字形、W型、O型槽、精修槽

刀具路径

定义

此命令用于刀具路径的计算。

刀具路径由GO2cam计算，并考虑或不考虑刀具半径。
下拉菜单提供：


  • 零件(刀具中心) : GO2cam 不计算刀具半径补偿刀具路径。ISO 编程遵循几何轮廓。在刀具不通过的情况下，GO2cam 会重新计算新的合适路径并管理碰撞。

仅适用于 精修槽 循环

  • 刀具中心 : GO2cam 计算刀具半径补偿刀具路径。

  • 虚拟刀尖 : P点对应于在X和Z方向上“测量”的点。


  • 零件(虚拟刀尖) : 刀具路径是根据 零件 计算的，并且 快速移动 循环（刀具补偿的拾取和释放）和循环间的移动可以被正确管理，因为我们知道刀具是如何被引导的。

此选项允许使用同一把刀具正确地编程粗加工和精加工操作。（ 粗加工 刀具路径在 虚拟刀尖 , 精加工 在 零件 ）。在这种情况下，建议直接在刀具页面强制使用P点选项，以避免同一把刀具出现两个不同的引导点。

仅适用于 精修槽 循环

刀具显示为从前向后切削。

引导点

定义

此命令允许您选择刀具补偿的类型。
下拉菜单提供：

  • 仅1点

  • 自动2点

  • 强制2点

仅1点

使用1个刀具补偿。

引导类型

左

中心

右

中心P

虚拟点/刀具中心

自动2点

根据轮廓方向使用2个刀具补偿。

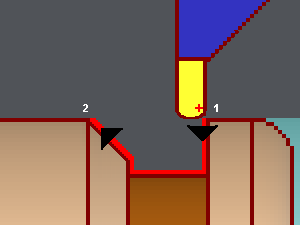

右点被引导，因为轮廓从右侧开始。

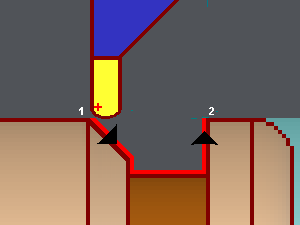

左点被引导，因为轮廓从左侧开始。

强制2点

使用2个刀具补偿，但您可以选择第一个引导点。

引导类型

左

中心

右

中心P

虚拟点/刀具中心

引导类型

定义

此命令用于定义刀具路径的引导点。

它取决于所选的引导点数量。

  • 左 : 补偿在刀具的左侧考虑（列为 ‘左’ on the above tables).

  • 中心 : 补偿在刀具的中心考虑（列为 ‘中心’ on the above tables).

  • 右 : 补偿在刀具的右侧考虑（列为 ‘右’ on the above tables).
