介绍
|
通过应用一个来创建新工件 对称复制 。几何图形和加工被复制到新工件中。 |
|

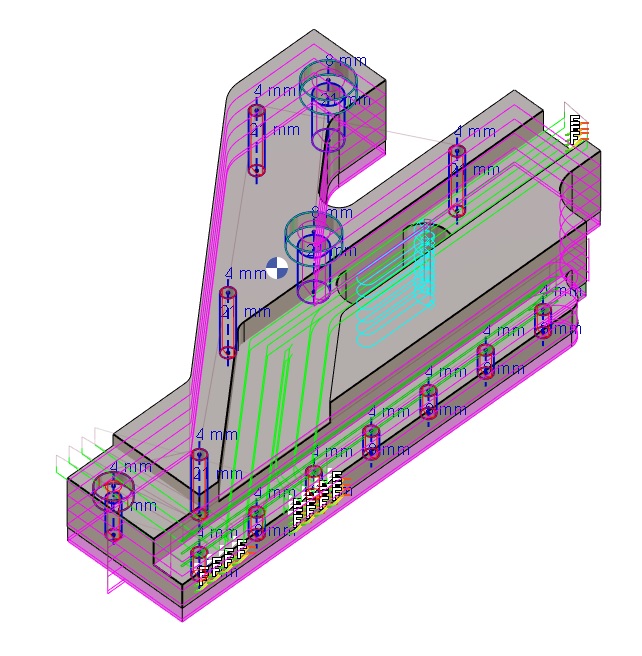

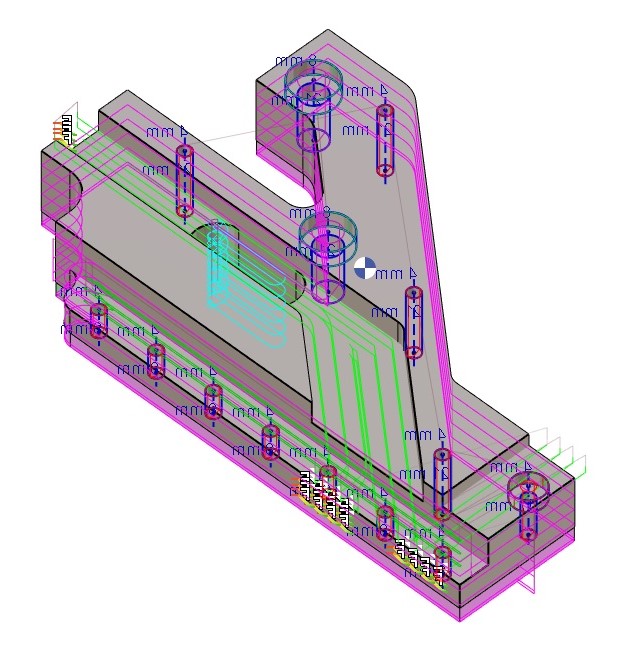

目的是在几次点击中创建对称工件。这在航空航天领域或创建左右零件时非常有用。这些零件可用于多零件加工 (MPM)。 |
|
|
|
创建工件对称
|
第一步是完全加工一个工件并保存它。 如果尚未保存或最近未保存，GO2cam 会自动打开保存工件的对话框。 |
||
|
将出现以下对话区域：
|
||
|
取消此功能 |
|
|
验证并创建新工件。 |
|
|
验证后，GO2cam 默认建议零件名称后加上 _sym，例如 partname_sym.PCE 。如果需要，您可以指定任何其他名称。 |
||
|
您可以在右侧观看有关工件对称完整过程的视频。 |
|
|
一些示例
|
对称轴： X
原点 0, 0 |
|
|
|
|
对称轴： Y / 原点 0, 0 |
|
|
|
|
对称轴： Y / 原点 40, 0 （轴由黑线表示） |
|
|
|
|
角度 = 30° |
|
|
|
