GO2cam 提供了一个功能,允许用户基于2D草图或3D几何体快速创建组件—例如夹具或固定件。这对于在加工环境中集成组件而无需手动定义每个细节非常有用。

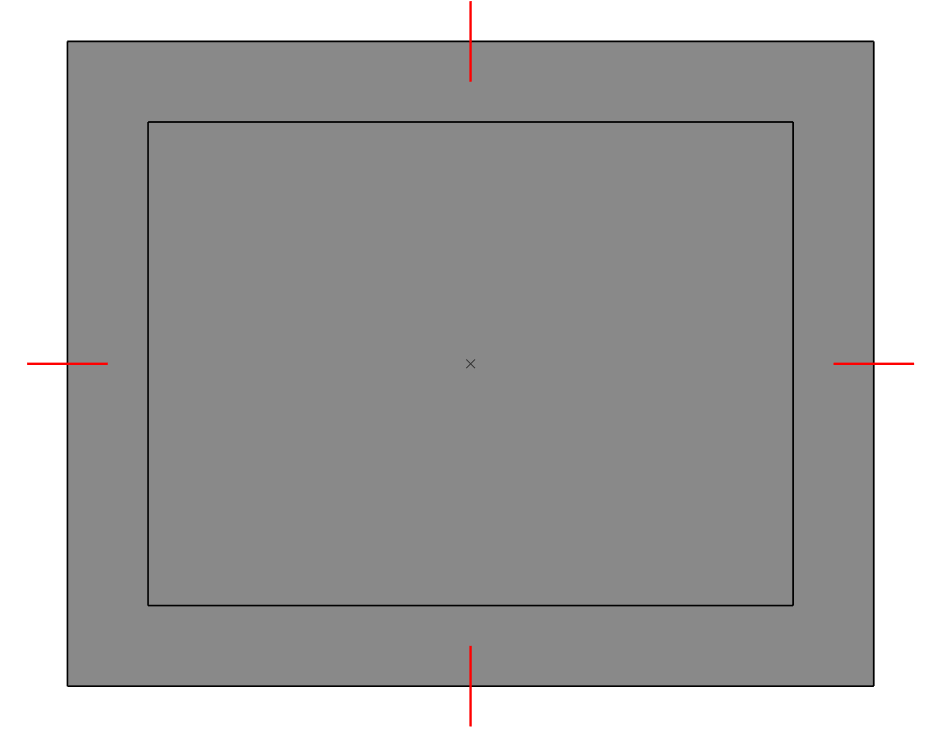

要从2D或3D元素创建组件,首先在预定位置(例如,夹爪将放置的位置)绘制必要的几何体—例如四个2D线段或一个3D实体。

(如 图 1 )

图 1

中所示,然后导航到 铣削>NC 文件 > 从2D或3D元素创建组件 。在对话框( 图 2 )中,指定组件的尺寸,根据需要配置碰撞检测,并选择相关的几何体。

2

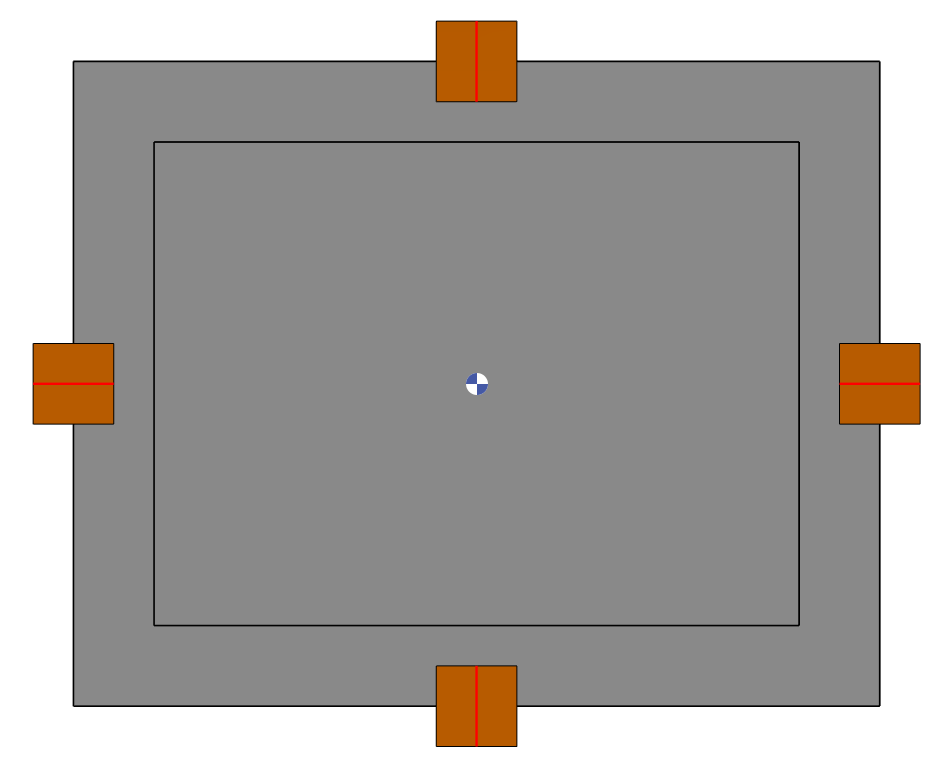

GO2cam 将把选定的线框或实体转换为组件符号。

您可以通过单击显示栏来隐藏或更改符号的透明度。

图 3

Creation of component based on 2d or 3d element.png
