探测毛坯以定义零件原点。当循环运行时，探测器接触曲面以识别中心。刀具路径可在仿真中可视化。 |
也可以单击线架几何图形来定义探测。
|
每种选定的探测类型都会生成一个单独的加工循环。可以使用多种探测类型来定义一个原点（以获得 x、y 和 z 坐标）：
策略中定义的原点名称必须与两个探测循环相同，以便将它们链接在一起。 两个循环的组合将定义控制器中的 WCS 坐标位置。 |
|
|

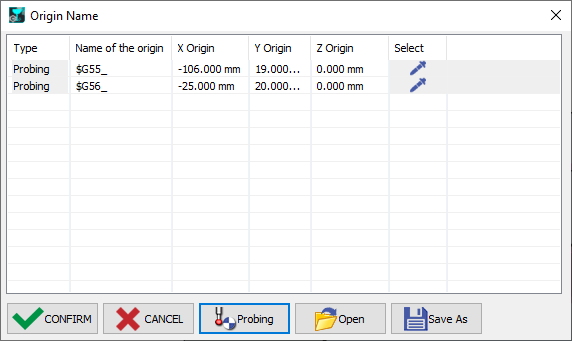

单击探测以生成探测循环的原点列表。 WCS 原点需要并行创建，以便用于编程和输出 NC 代码。 |
|
探测类型
矩形块
定义在矩形中心 |
矩形挖槽
定义在矩形挖槽中心 |
圆柱体
定义在圆柱体中心 |
圆柱体挖槽
定义在圆柱体挖槽中心 |
曲面 Z
在 Z 高度上定义 |
2D 角 2x2
在矩形角上定义 |
2D 角 2x1
在矩形角上定义 |
2D 角 1x2
在矩形角上定义 |
2D 角 1x1
在矩形角上定义 |
矩形块 X
在 X 向矩形中间定义 |
矩形块 Y
在 Y 向矩形中间定义 |
|

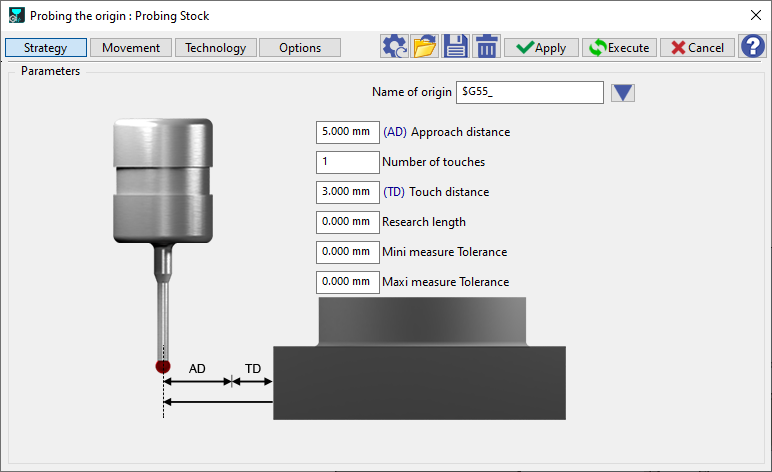

策略参数
移动参数
技术参数
|
对话框区域 |
参数 |
|
|
切削条件 |
进给 |
|
|
刀具编号 |
刀具编号 |
特定编号 |
|
长度补偿号 |
直径补偿号 |
|
|
用户字段 |
注释 |
控制器设备 |
|
铣床设置 |
|
|
