此命令允许在轮廓上定义一个开放的型腔。

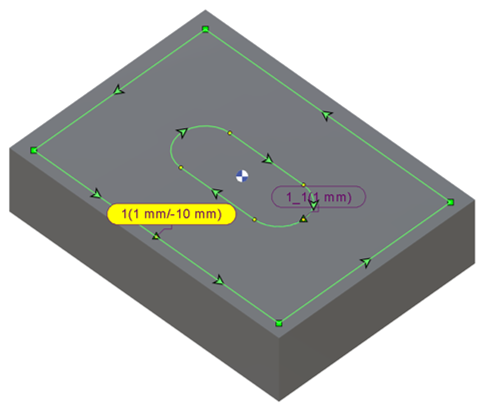

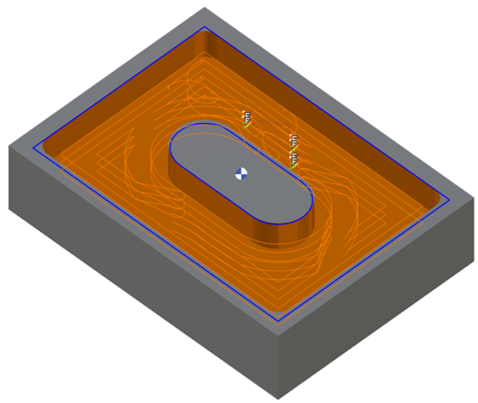

By default, on selecting a profile, that profile is considered closed. As such, any machining carried out will be within or outside the profile. This can be easily detected as the 绿色 color of the profile line.

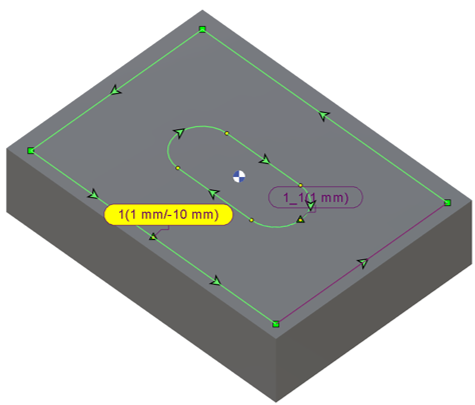

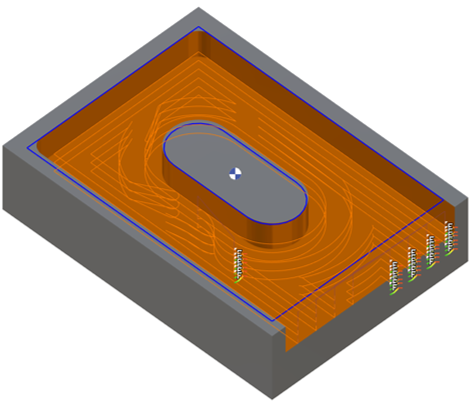

Using the command, the required profile elements can be manually selected one by one. The selected elements will turn 紫色 , indicating that they are considered open sections of the profile. The cutting tool will enter and exit the workpiece at these open sections.

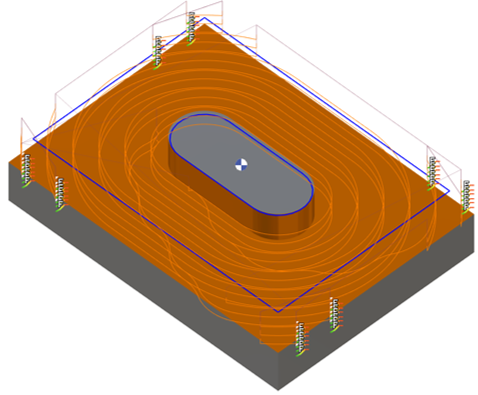

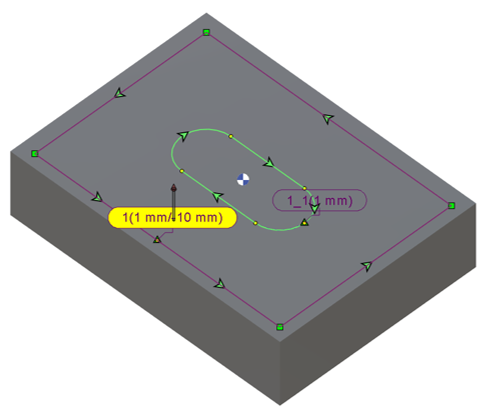

如果需要，可以单击选择气泡将整个轮廓变为紫色，从而将其指定为完全开放的轮廓。

新的可能性，用于关闭（局部或全部）开放型腔特征

“轮廓上的开放区域”功能现在也已纳入特征考虑。

这有助于降低刀具碰撞的风险。

要关闭特征的一个元素，只需单击特征的相应面。

与轮廓线类似，可以在不单独选择每个元素的情况下修改整个区域的状态。

• Shift + 单击两个元素 ：打开/关闭所选元素之间的所有元素。

• 单击气泡 ：切换整个特征。

在此处观看手动关闭开放轮廓的视频。

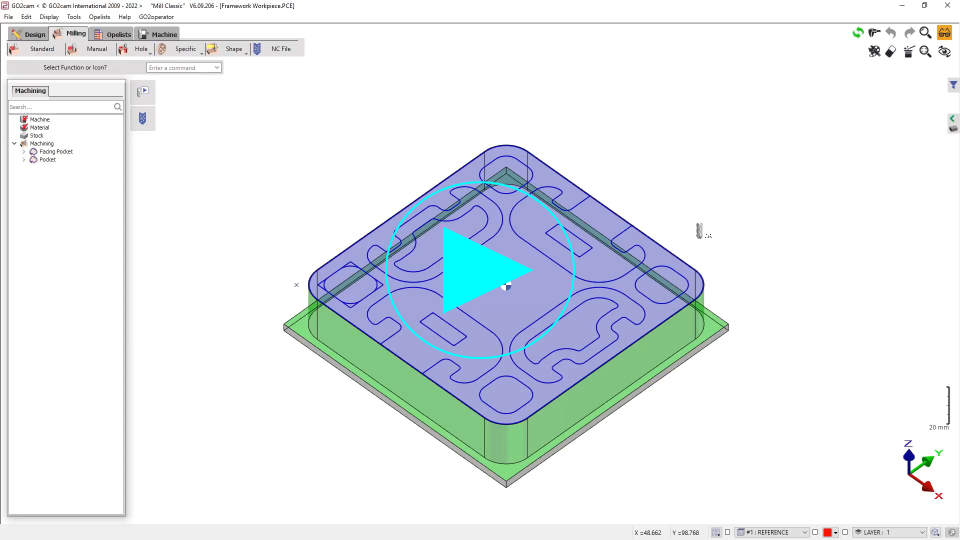

在此处观看视频，展示轮廓上开放元素的定义以及它如何改变加工循环的刀具路径。
