循环 : 面铣 - 形状

该参数控制面铣-形状刀具路径超出实体几何边界的延伸量。启用时，刀具路径沿主要加工方向延伸，直至达到定义的毛坯或用户指定的限制区域，确保完全覆盖材料，同时将宽度路径保持在实体/毛坯内。

此参数通过允许刀具在必要时移除实体边缘以外的材料，为精加工操作提供了灵活性，从而优化表面质量并减少零件末端的未加工区域。

limitation on, extend no.png

限制区域设置为 开 。将加工延伸至设置为 否 .

limitation on, extend yes.png

限制区域设置为 开 。将加工延伸至设置为 是

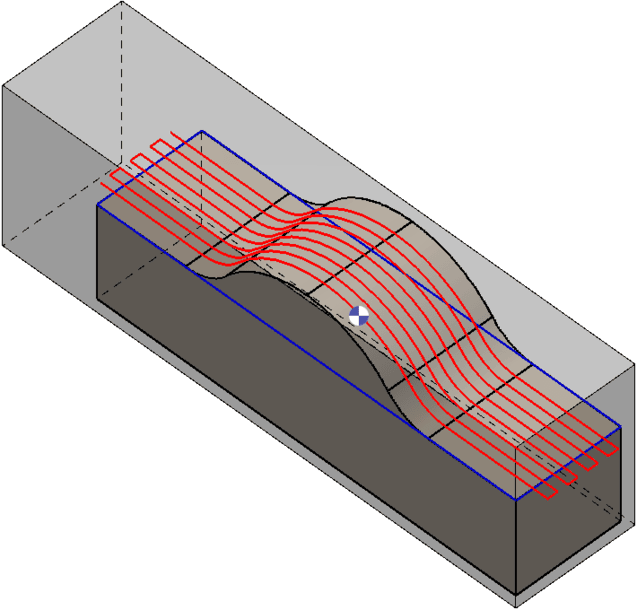

limitation inside, extend no.png

限制区域设置为 内 。将加工延伸至设置为 否 .

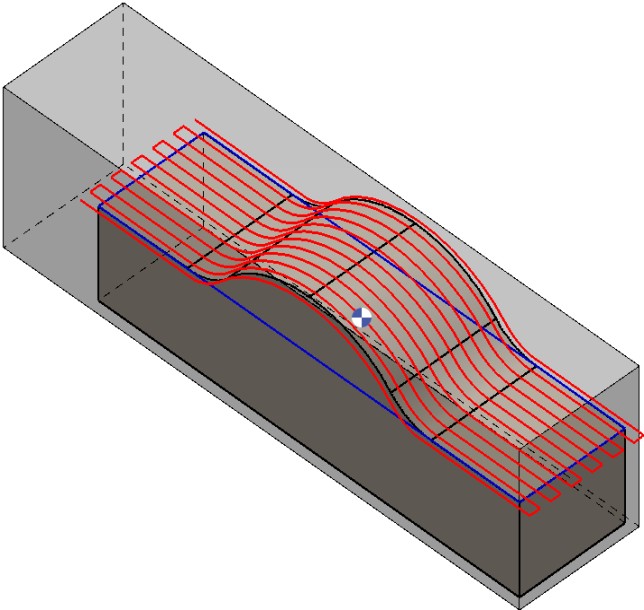

limitation parting line, extend no.jpg

限制区域设置为 分型线 。将加工延伸至设置为 否 .

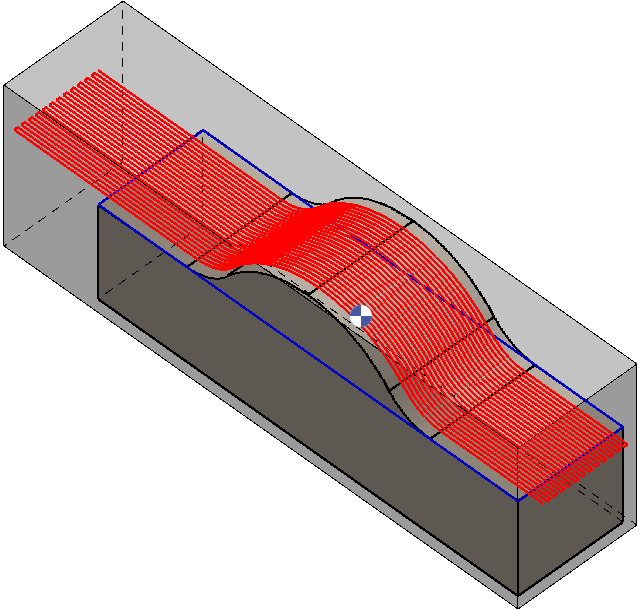

limitation inside, extend yes.png

限制区域设置为 内 。将加工延伸至设置为 是 .

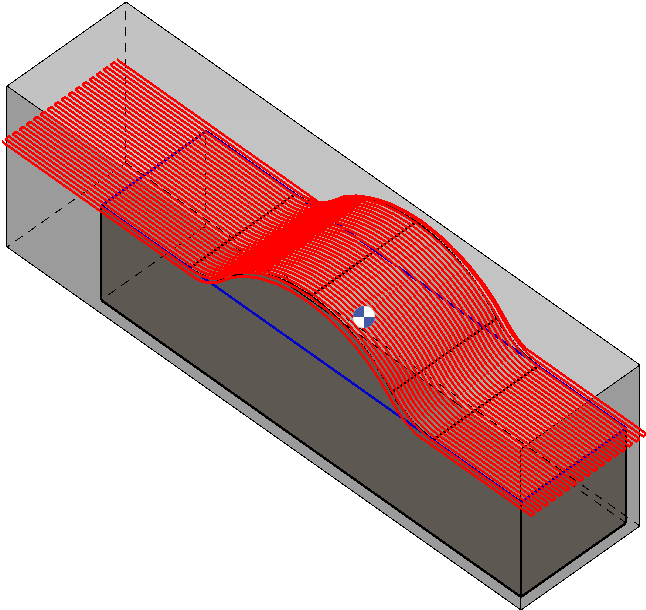

limitation parting line, extend yes.png

限制区域设置为 分型线 。将加工延伸至设置为 是 .

限制区域中的偏移选项定义了应用于刀具路径的横向边界距离。相对于“将加工延伸至限制”策略参数，它决定了刀具路径在限制区域内横向延伸的距离，确保受控的宽度覆盖而不超出定义的限制。

offset 0, extend no.png

限制区域设置为 偏移 0.00 毫米 。将加工延伸至设置为 否 .

offset 0, extend yes.png

限制区域设置为 偏移 0.00 毫米 。将加工延伸至设置为 是 .

offset -5, extend no.png

限制区域设置为 偏移 -5.00 毫米 。将加工延伸至设置为 否 .

offset -5, extend yes.png

限制区域设置为 偏移 -5.00 毫米 。将加工延伸至设置为 是 .

offset 5, extend no.png

限制区域设置为 偏移 5.00 毫米 。将加工延伸至设置为 否 .

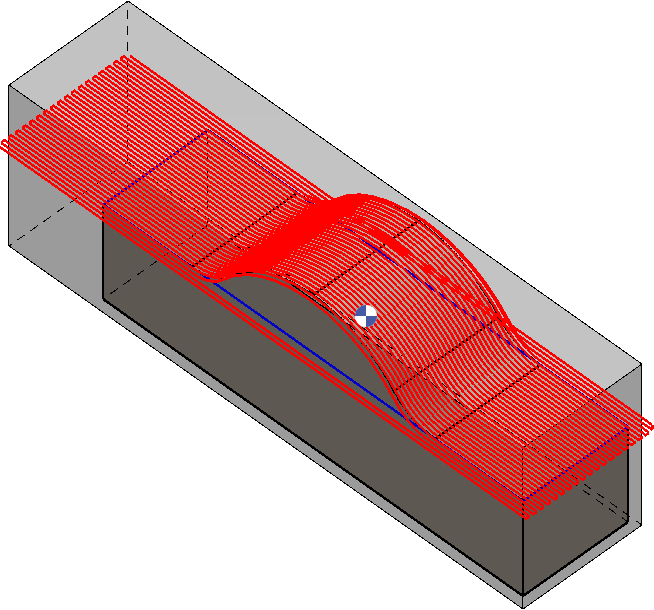

offset 5, extend yes.png

限制区域设置为 偏移 5.00 毫米 。将加工延伸至设置为 是 .
